3G-SDI Video SFP Slot Fiber Optic Converter
Lời giới thiệu
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Loại sợi và khoảng cách | đa chế độ (50/125um) 5Km, (62.5/125um) 2Km chế độ đơn (9/125um) 20Km / 40Km |
| Năng lượng truyền | -5dBm đến -10dBm |
| Nhận được sự nhạy cảm | -26 dBm đến -30 dBm |
| Lợi nhuận mất mát | > 14dB |
| Động cơ. | < 0.2UI |
| Giao diện | LC |
| Video | |
| Loại tín hiệu | HD-SDI, SDI và 3G-SDI tín hiệu video kỹ thuật số |
| Lợi ích | Sự thống nhất |
| Nghị quyết | 8 hoặc 10 bit, tự động |
| Tỷ lệ dữ liệu | 270 Mbps, 1.485 Gbps, 2.970 Gbps |
| Tiêu chuẩn hoạt động | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Khóa tốc độ dữ liệu tự động | Vâng. |
| Nhập video - Máy phát | |
| Số/loại tín hiệu | 2 liên kết đơn SDI, HD-SDI hoặc 3G-SDI thành phần kỹ thuật số video 1 cho Tx, 1 cho xem trước tại địa phương |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Tỷ lệ dữ liệu | 19 Mbps đến 2,97 Gbps |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | ≥15 dB @ 5 MHz đến 1,5 GHz, ≥10 dB @ 1,5 GHz đến 3,0 GHz |
| Phân bằng cáp đầu vào | Tự động cho mất cáp lên đến -30 dB |
| Khả năng phát video - Máy thu | |
| Số/loại tín hiệu | 2 liên kết đơn SDI, HD-SDI hoặc 3G-SDI thành phần kỹ thuật số video 1 cho Rx, 1 cho sao lưu / chia sẻ |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Đặt lại thời gian | Tự động cho 270 Mbps, 1.485 Gbps, 2.97 Gbps, hoặc bỏ qua cho tốc độ không được công nhận |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | <-25 dB @ 100 MHz |
| Điện, môi trường, cơ khí | |
| Điện áp | DC12V1A |
| Tiêu thụ năng lượng | 12W |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -40°C/85°C |
| Độ ẩm | 5~95% không ngưng tụ |
| Cấu trúc | 117 mm L*80 mm W*22 mm |
| Trọng lượng | 0.35kg |
| EMI/RFI | FCC Part 15 Class A, EU EMC Indication |
| MTBF | >100000 giờ |
Ứng dụng
Chi tiết đặt hàng
| OM615-3GSDIWT/R-LC20 | Máy phát và thu video sợi quang 3G-SDI, cho tín hiệu video SDI/HD-SDI/3G-SDI và tín hiệu nhúng, với SFP video 3G, chế độ đơn, đầu nối LC, 20Km |
|
OM615-3GSDIWT/R-LC40 |
Máy phát và thu video sợi quang 3G-SDI, cho tín hiệu video SDI/HD-SDI/3G-SDI và tín hiệu nhúng, với SFP video 3G, chế độ duy nhất, đầu nối LC, 40Km |
Biểu đồ
Câu hỏi thường gặp
1Anh là nhà sản xuất à?
Vâng, chúng tôi có dây chuyền sản xuất và nhóm nghiên cứu và phát triển.
Vui lòng truy cập chúng tôi qua liên kết VR bên dưới để xem văn phòng và khu vực sản xuất của chúng tôi.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2Thời gian bảo hành là bao nhiêu?
A: Một năm cho các sản phẩm thương mại và 3 năm cho các sản phẩm công nghiệp.
3 Bạn có chấp nhận đơn đặt hàng mẫu?
A: Có. Đặt hàng mẫu để kiểm tra dịch vụ và chất lượng của chúng tôi.

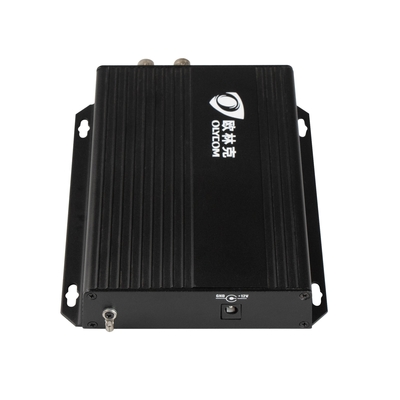

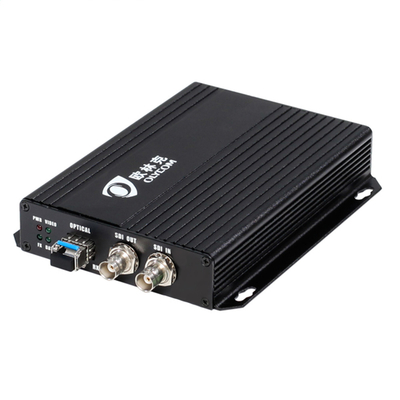

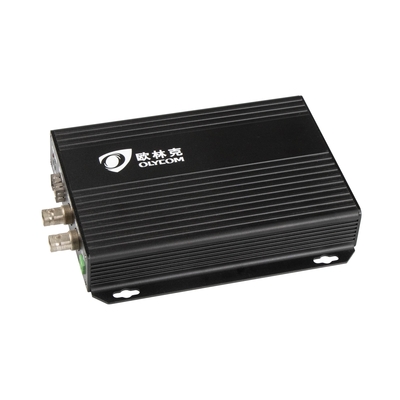

Hình ảnh sản phẩm
