8 kênh Bidi khô kết nối khép kết nối chuyển đổi sợi quang
Lời giới thiệu
Máy phát và thu video quang học, còn được gọi là chuyển đổi sợi, chuyển đổi phương tiện truyền thông, chuyển đổi video quang học,được thiết kế để mở rộng giới hạn đồng trục 500 mét và nhận tín hiệu CCTV kết nối đến 80km tối đa trên cáp sợi quang.
Giao tiếp khô này qua bộ chuyển đổi sợi truyền và nhận tín hiệu đóng liên lạc với sự xáo trộn tối thiểu.
Ngoài ra, bộ chuyển đổi sợi quang của chúng tôi cũng cung cấp truyền tín hiệu video, âm thanh, dữ liệu, điện thoại và Ethernet.
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | FC/ST/SC |
| Khóa liên lạc | |
| Nhập tín hiệu | báo động, đầu vào nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc nút chuyển động thụ động |
| Khả năng phát tín hiệu | Cảnh báo tùy ý, đầu ra nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc đầu ra relé |
| Giao diện | Nhà ga Phoenix |
|
|
|
| Chassis và thẻ | |
| Số lượng khe cắm khung | 18 khe |
| Khả năng tương thích (với thẻ) | Thẻ 1 ~ 4ch ((18pcs); Thẻ 8ch ((9pcs) |
| Sự linh hoạt | Hỗ trợ lắp đặt hỗn hợp của các cấu hình khác nhau |
| Thẻ |
Trong PCB 4ch ((153x100x10mm) hoặc kích thước PCB 8ch (153x100x25mm) cấu hình đòi hỏi kích thước lớn hơn không thể được sử dụng với hệ thống này |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC, thẻ: được cung cấp bởi khung gầm |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng | Đơn lẻ và thẻ: phụ thuộc vào các cấu hình khác nhau, Chassis: 19 ¢ 3U |
Ứng dụng
Chi tiết đặt hàng
| OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Khóa liên lạc Tx |
| OM610-2P1EWT/R | 2ch Điện thoại + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4E WT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
| OM610-2D↓8PWT/R | 2ch dữ liệu RS485 Rx + 8ch Điện thoại |
| OM610-20D↓WT/R | 20ch dữ liệu RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch video bi-di + 1ch dữ liệu RS485 bi-di + 1ch âm thanh bi-di + 1ch kết nối kết nối bi-di |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch âm thanh bi-di + 2ch dữ liệu RS485 bi-di + 1ch Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch video Tx + 2ch dữ liệu RS485 2ch + 3ch âm thanh Tx + 1ch kết nối kết nối 2ch |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet + 1ch Điện thoại + 2ch Khóa liên lạc Tx |
| Mã số mục | |
| OM600 |
OM600-Video Transmitter / Receiver quang học, độc lập trên bàn 610, kiểu thẻ 620 613 mini series, 615 HD series |
| V | Video |
| A | Âm thanh |
| D | Dữ liệu |
| K | Cảnh báo (I/O, kết nối kết nối) |
| P | Điện thoại |
| E | Ethernet |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T - Transmitter, R-Receiver |
| FC,ST,SC,LC | Loại kết nối sợi |
| ↑,↓, ↑↓ | ↑- phía trước (từ TX đến RX), ↓ - ngược (từ RX đến TX), ↑↓- hai chiều |
| 1,2,3... | Các chữ số trước số lượng tín hiệu của kênh cần thiết |
| 0520, 40... | Các chữ số bên cạnh khoảng cách làm việc của đầu nối sợi |

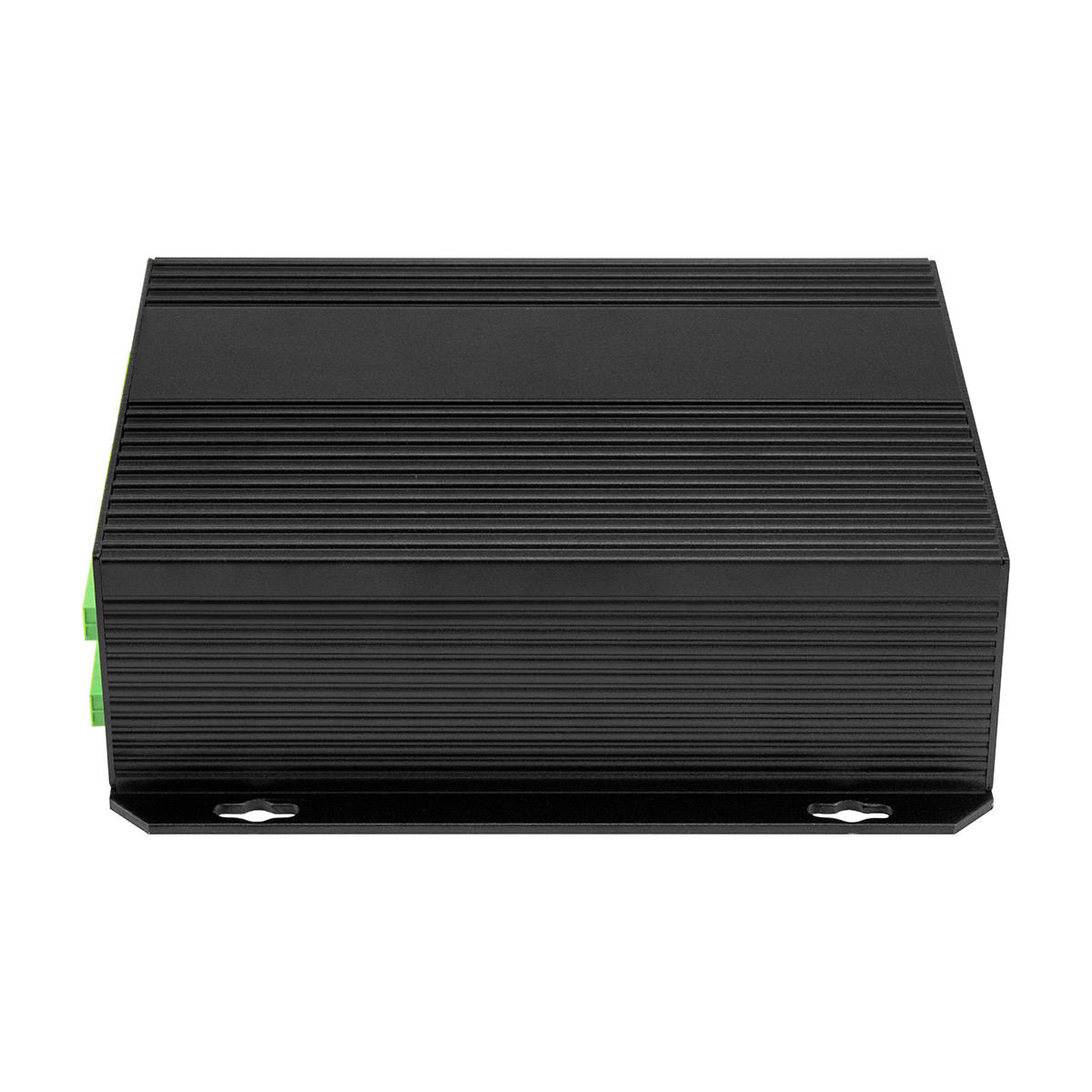

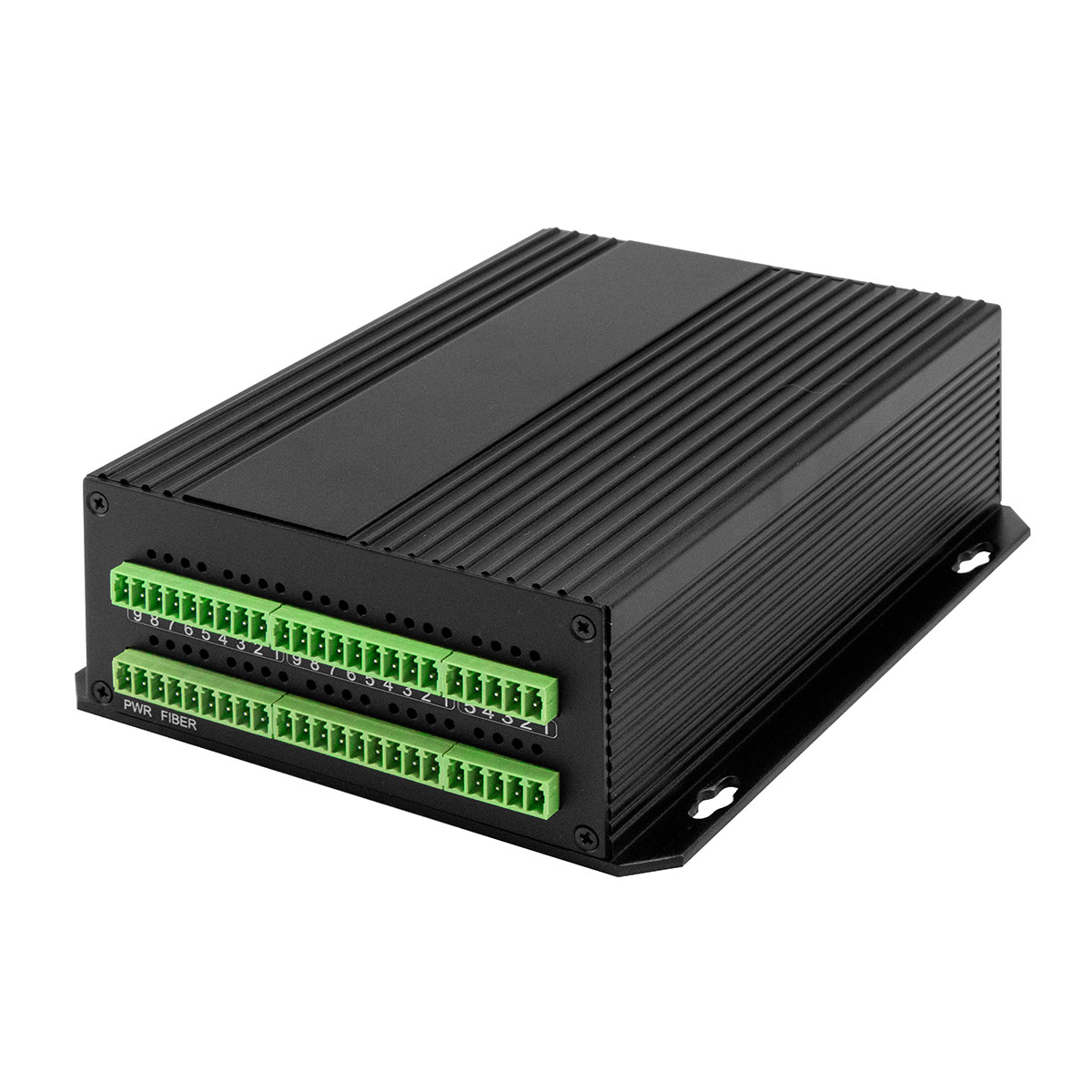

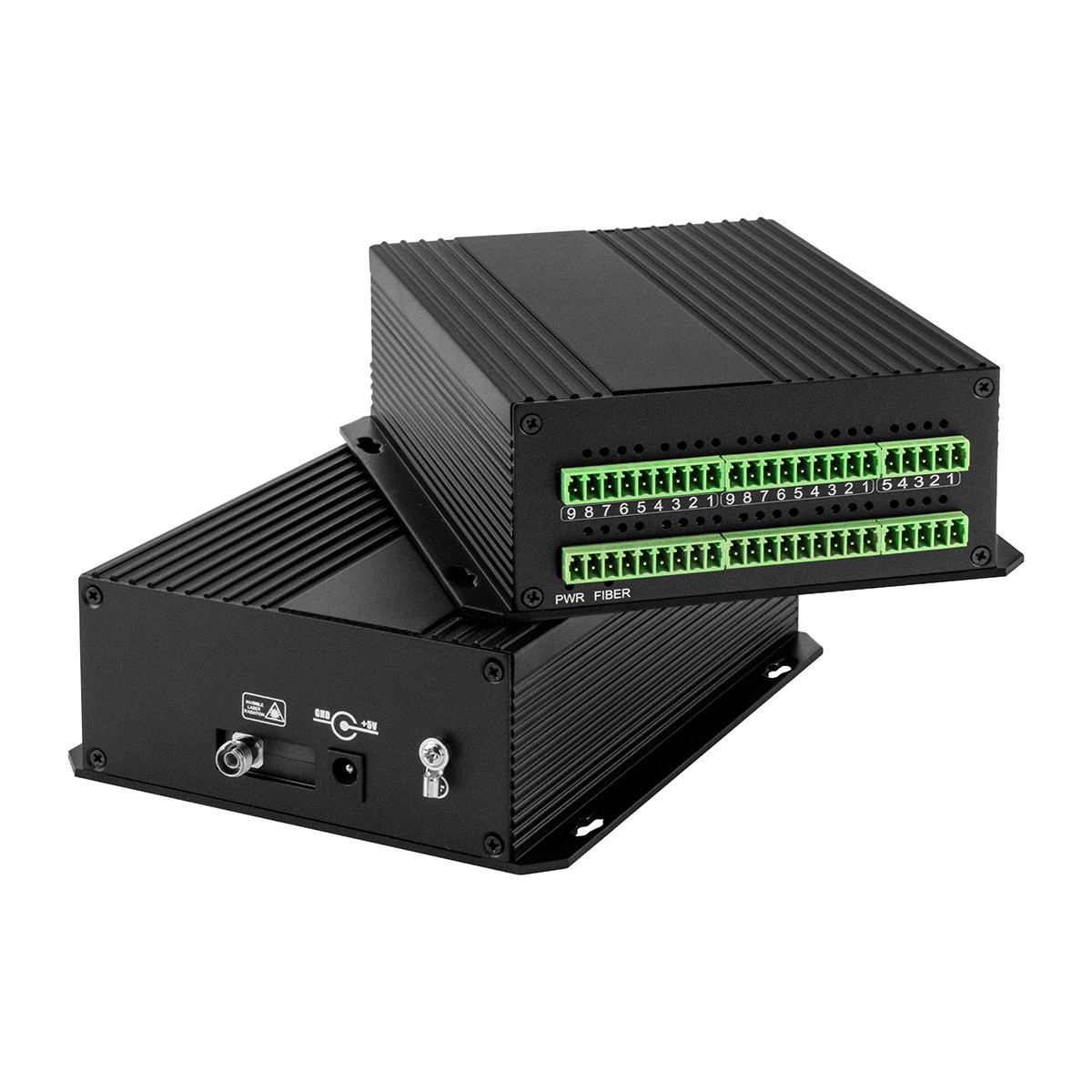

Hình ảnh sản phẩm
