Chuyển đổi sợi Ethernet
Lời giới thiệu

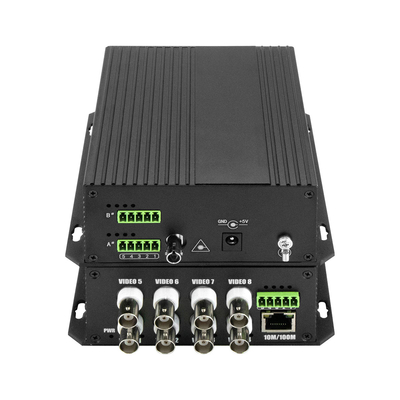

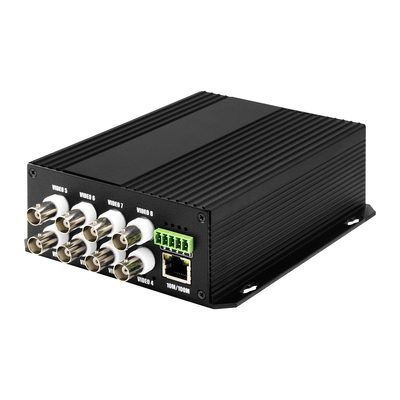

Mô hình sản phẩm: OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
Nó là tốt để sử dụng tên mô hình của bạn và in logo của bạn trên các thiết bị.
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | FC/ST/SC |
| Video | |
| Dải băng thông | 8 MHz |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Kháng trở/điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Lợi nhuận khác nhau | < ± 1% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 60dB ((đánh nặng) ((8 bit) |
| Giao diện | BNC |
| Dữ liệu | |
| Giao thức dữ liệu | Dữ liệu RS232, RS422, RS485, Manchester, BIPHASE |
| Dải băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Nhà ga Phoenix |
| Âm thanh | |
| Kháng trở / điện áp | 600ohm (không cân bằng) / 2.0Vp-p |
| Phản ứng tần số | 10~20kHz |
| Sự biến dạng hài hòa hoàn toàn | < 0,05% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 95dB (đánh nặng) |
| Giao diện | Nhà ga Phoenix |
| Tỷ lệ lấy mẫu | 48k Hz |
| Nghị quyết | 16 bit |
| Khóa liên lạc | |
| Nhập tín hiệu | báo động, đầu vào nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc nút chuyển động thụ động |
| Khả năng phát tín hiệu | Cảnh báo tùy ý, đầu ra nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc đầu ra relé |
| Giao diện | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex / half duplex, tự động cảm nhận |
| Tốc độ mạng | 10/100Mbps, tự động cảm biến |
| Giao diện | RJ45 |
| Chassis và thẻ | |
| Số lượng khe cắm khung | 18 khe |
| Khả năng tương thích (với thẻ) | Thẻ 1 ~ 4ch ((18pcs); Thẻ 8ch ((9pcs) |
| Sự linh hoạt | Hỗ trợ lắp đặt hỗn hợp của các cấu hình khác nhau |
| Thẻ |
Trong PCB 4ch ((153x100x10mm) hoặc kích thước PCB 8ch (153x100x25mm) cấu hình đòi hỏi kích thước lớn hơn không thể được sử dụng với hệ thống này |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC, thẻ: được cung cấp bởi khung gầm |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng | Đơn lẻ và thẻ: phụ thuộc vào các cấu hình khác nhau, Chassis: 19 ¢ 3U |
Ứng dụng
Chi tiết đặt hàng
| OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Khóa liên lạc Tx |
| OM610-2P1EWT/R | 2ch Điện thoại + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-2D↓8PWT/R | 2ch dữ liệu RS485 Rx + 8ch Điện thoại |
| OM610-20D↓WT/R | 20ch dữ liệu RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch video bi-di + 1ch dữ liệu RS485 bi-di + 1ch âm thanh bi-di + 1ch kết nối kết nối bi-di |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch âm thanh bi-di + 2ch dữ liệu RS485 bi-di + 1ch Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch video Tx + 2ch dữ liệu RS485 2ch + 3ch âm thanh Tx + 1ch kết nối kết nối 2ch |
