BNC video Bidi dữ liệu RS232 RS485 chuyển đổi phương tiện truyền thông sợi
Các đặc điểm chính
Vỏ kim loại mạnh mẽ
Không có EMI, RFI và vòng lặp mặt đất
An toàn và miễn nhiễm với sự can thiệp bên ngoài
Thiết kế Plug-and-play
Lời giới thiệu
Mô hình sản phẩm: OM610-4V↑6D↑↓1EWT/R, bạn có thể sử dụng tên mô hình hoặc in logo của mình trên thiết bị.
Ứng dụng: các dự án môi trường chính phủ, quân sự và y tế
Máy phát và thu video quang học, còn được gọi là bộ chuyển đổi truyền thông sợi, bộ chuyển đổi dữ liệu quang Ethernet, bộ chuyển đổi video kỹ thuật số qua sợi,dự kiến sẽ mở rộng giới hạn đồng trục của 500 mét và nhận được tín hiệu CCTV kết nối đến 80km tối đa trên cáp sợi quang.
Nó truyền và nhận tín hiệu CCTV độ trung thực cao của video, dữ liệu và Ethernet
Nó cho phép truyền không mất mát với sự xáo trộn tối thiểu
Nó mở cho tùy chỉnh và ODM để phục vụ các nhu cầu khác nhau
Nó hỗ trợ các thiết bị hệ thống độc lập & khung gầm.
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | FC/ST/SC |
| Video | |
| Dải băng thông | 8 MHz |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Kháng trở/điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Lợi nhuận khác nhau | < ± 1% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 60dB ((đánh nặng) ((8 bit) |
| Giao diện | BNC |
| Dữ liệu | |
| Giao thức dữ liệu | Dữ liệu RS232, RS422, RS485, Manchester, BIPHASE |
| Dải băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex / half duplex, cảm biến tự động |
| Tốc độ mạng | 10/100Mbps, tự động cảm biến |
| Giao diện | RJ45 |
| Chassis và thẻ | |
| Số lượng khe cắm khung | 18 khe |
| Khả năng tương thích (với thẻ) | Thẻ 1 ~ 4ch ((18pcs); Thẻ 8ch ((9pcs) |
| Sự linh hoạt | Hỗ trợ lắp đặt hỗn hợp của các cấu hình khác nhau |
| Thẻ |
Trong PCB 4ch ((153x100x10mm) hoặc kích thước PCB 8ch (153x100x25mm) cấu hình đòi hỏi kích thước lớn hơn không thể được sử dụng với hệ thống này |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động |
Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC Thẻ: được cung cấp bởi khung |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng |
Độc lập và thẻ: phụ thuộc vào các cấu hình khác nhau Chassis: 193U |
Ứng dụng
Sân tập thể dục (đổi trực tiếp video và âm thanh)
Chi tiết đặt hàng
| OM610-2V↑1D↓1P1EWT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1EWT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4EWT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
| OM610-2D↓8PWT/R | 2ch dữ liệu RS485 Rx + 8ch Điện thoại |
Bảo hành
| Nhóm sản phẩm | Thời gian bảo hành |
| Fiber Ethernet Media Converter | 1 năm |
| Chuyển đổi video quang học | 1 năm |
| Chuyển đổi sợi | 1 năm |
| Chuyển đổi Ethernet | 1 năm |
| Chuyển đổi sợi hàng loạt | 1 năm |
| PDH Multiplexer | 1 năm |
| CCTV PoE Switch | 1 năm |
| Chuyển đổi được quản lý thương mại | 1 năm |
| Chuyển đổi quản lý PoE thương mại | 1 năm |
| Din Cung cấp điện | 3 năm |
| Chuyển đổi Ethernet công nghiệp | 3 năm |
| Chuyển đổi PoE công nghiệp | 3 năm |
| Chuyển đổi được quản lý công nghiệp | 3 năm |
| Chuyển đổi quản lý PoE công nghiệp | 3 năm |
| Mô-đun CWDM | 1 năm |
| Thiết bị DWDM/OTN | 1 năm |

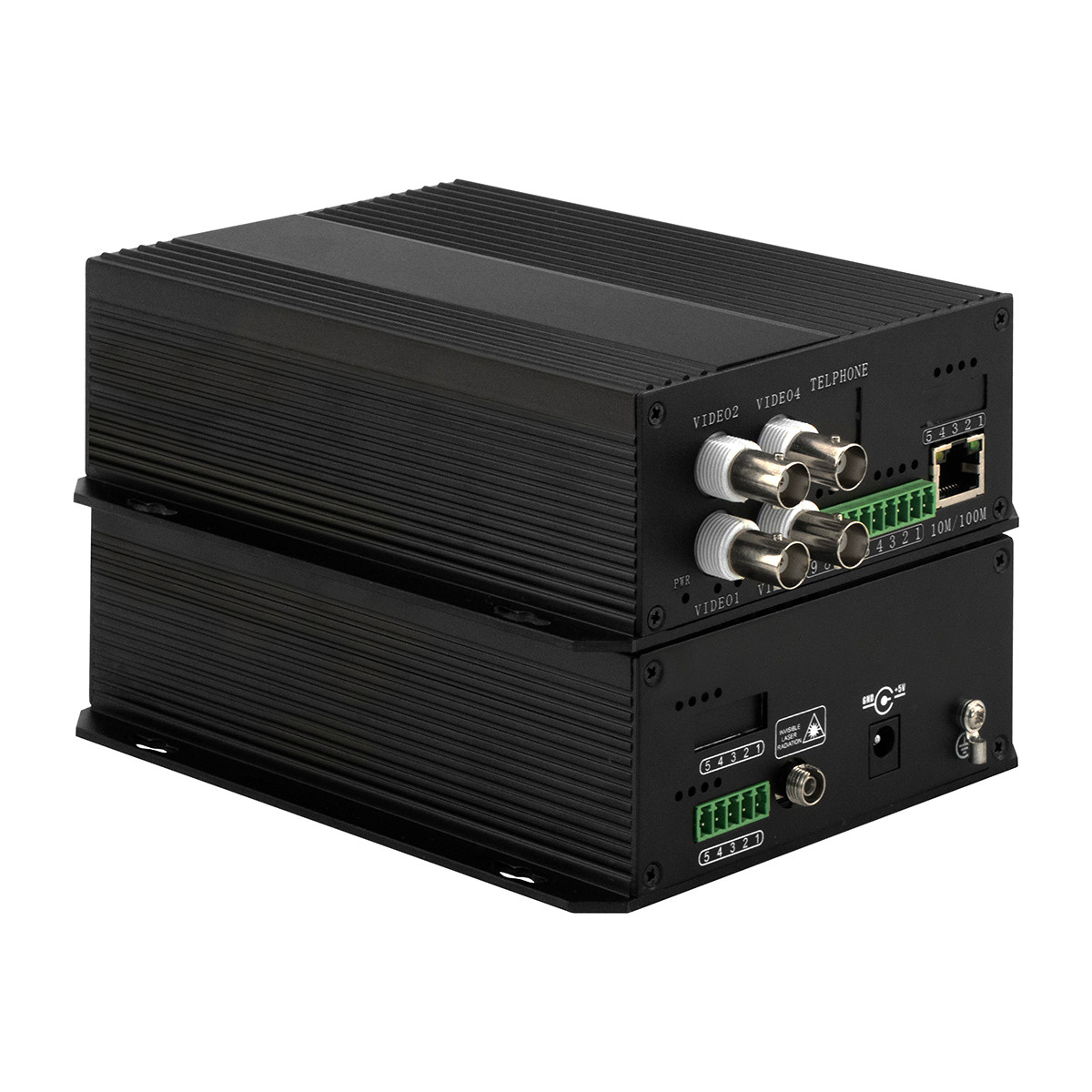

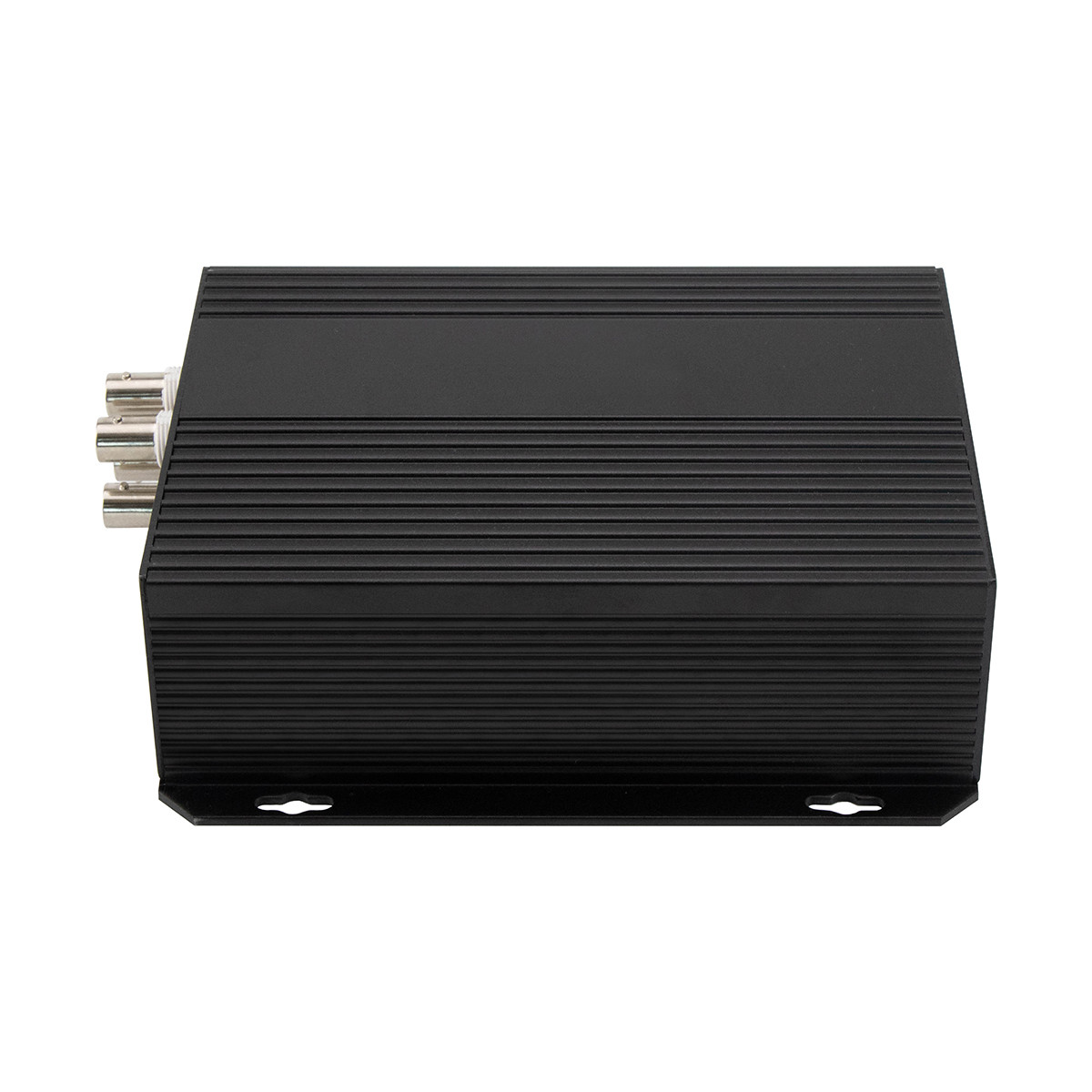

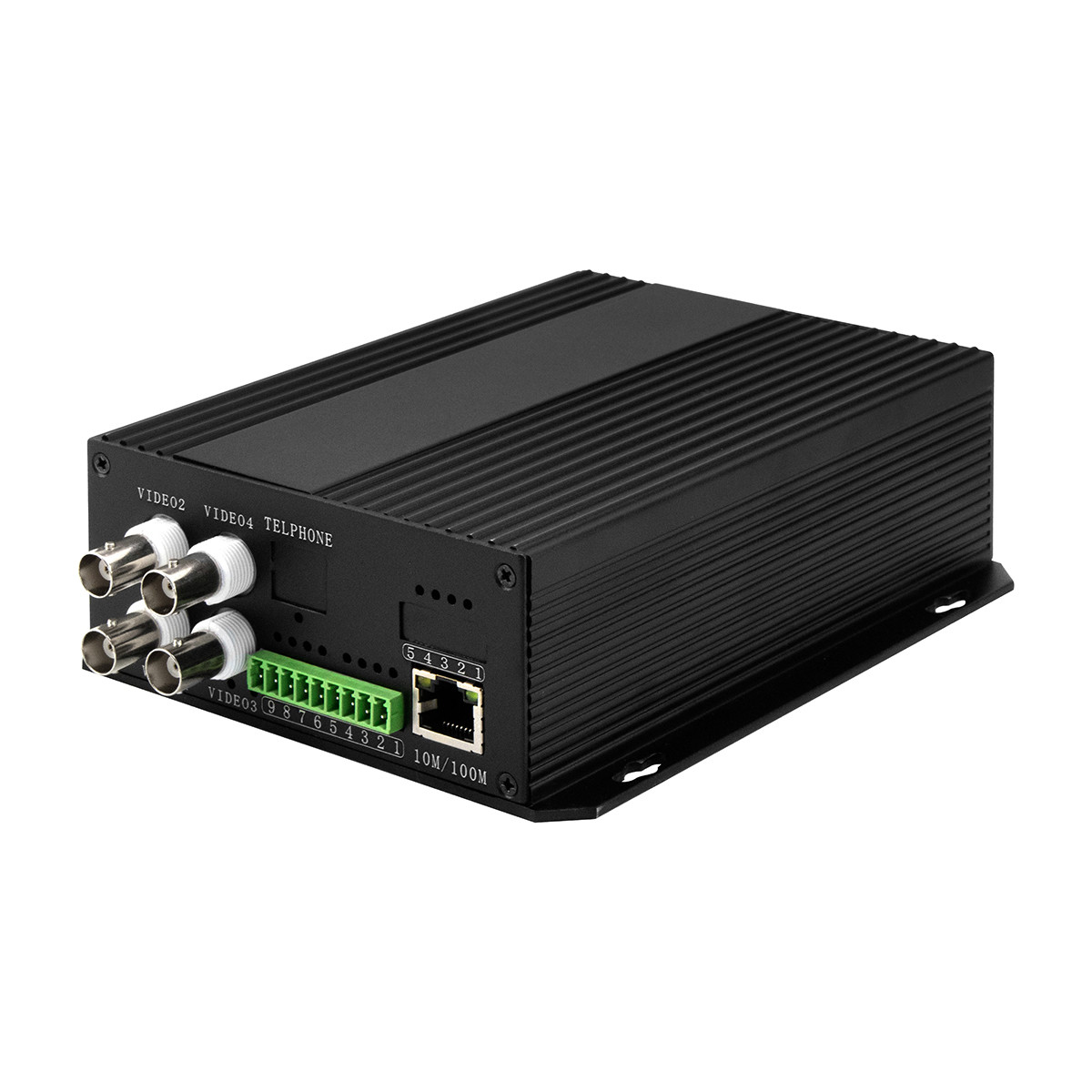

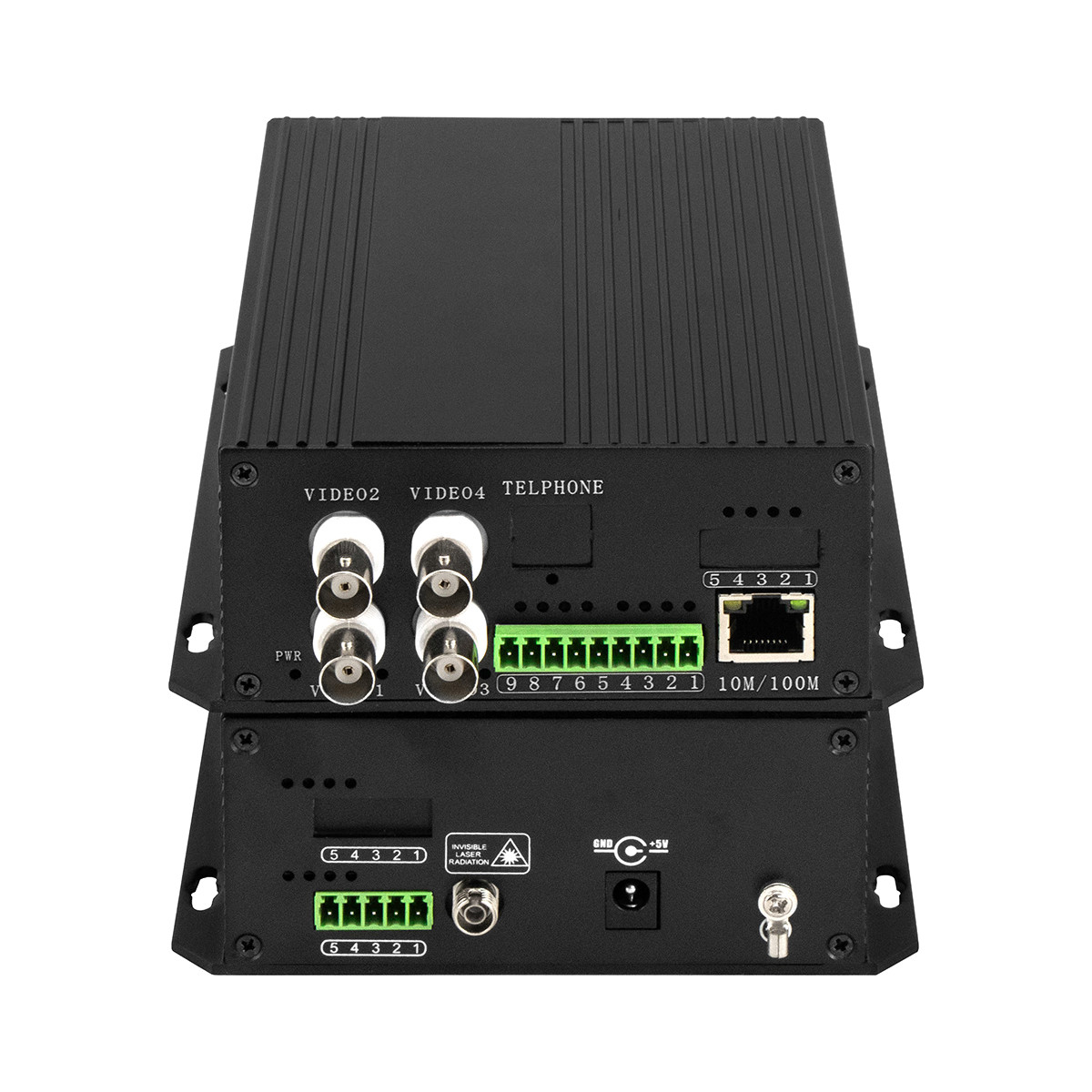

Hình ảnh sản phẩm
