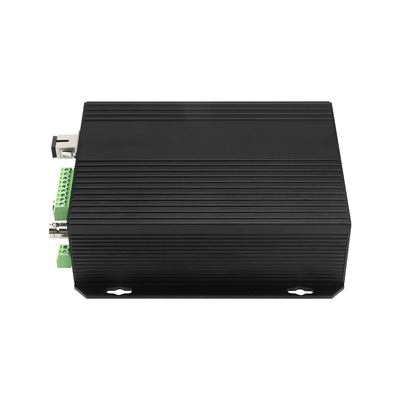

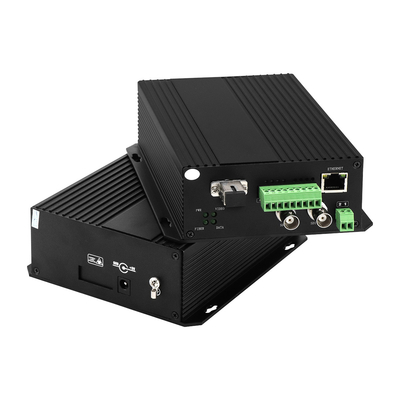

3G SDI video RS485 dữ liệu 10/100M Ethernet fiber optic converter
Lời giới thiệu
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Loại sợi và khoảng cách | đa chế độ (50/125um) 5Km, (62.5/125um) 2Km chế độ đơn (9/125um) 20Km / 40Km |
| Năng lượng truyền | -5dBm đến -10dBm |
| Nhận được sự nhạy cảm | -26 dBm đến -30 dBm |
| Lợi nhuận mất mát | > 14dB |
| Động cơ. | < 0.2UI |
| Giao diện | SC |
| Video | |
| Loại tín hiệu | HD-SDI và tín hiệu video SDI |
| Lợi ích | Sự thống nhất |
| Nghị quyết | 8 hoặc 10 bit, tự động |
| Tỷ lệ dữ liệu | 270 Mbps, 1.485 Gbps |
| Tiêu chuẩn hoạt động | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Khóa tốc độ dữ liệu tự động | Vâng. |
| Nhập video - Máy phát | |
| Số/loại tín hiệu | 2 video SDI liên kết đơn hoặc HD-SDI 1 cho Tx, 1 cho xem trước tại địa phương |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Tỷ lệ dữ liệu | 19 Mbps đến 1.485 Gbps |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | ≥15 dB @ 5 MHz đến 1,5 GHz, ≥10 dB @ 1,5 GHz đến 3,0 GHz |
| Phân bằng cáp đầu vào | Tự động cho mất cáp lên đến -30 dB |
| Khả năng phát video - Máy thu | |
| Số/loại tín hiệu | 2 liên kết đơn SDI hoặc video HD-SDI 1 cho Rx, 1 cho sao lưu / chia sẻ |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Đặt lại thời gian | Tự động cho 270 Mbps, 1.485 Gbps hoặc bỏ qua cho tốc độ không được công nhận |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | <-25 dB @ 100 MHz |
| Dữ liệu | |
| Giao thức dữ liệu | RS485, Manchester, dữ liệu BIPHASE |
| Dải băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex / half duplex, tự động cảm nhận |
| Tốc độ mạng | 10/100Mbps, tự động cảm biến |
| Giao diện | RJ45 |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động |
Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC Thẻ: được cung cấp bởi khung |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng |
Độc lập và thẻ: phụ thuộc vào các cấu hình khác nhau Chassis: 193U |
Ứng dụng
Chi tiết đặt hàng
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4E WT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
| OM610-2D↓8PWT/R | 2ch dữ liệu RS485 Rx + 8ch Điện thoại |
| OM610-20D↓WT/R | 20ch dữ liệu RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch video bi-di + 1ch dữ liệu RS485 bi-di + 1ch âm thanh bi-di + 1ch kết nối kết nối bi-di |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch âm thanh bi-di + 2ch dữ liệu RS485 bi-di + 1ch Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch video Tx + 2ch dữ liệu RS485 2ch + 3ch âm thanh Tx + 1ch kết nối kết nối 2ch |
