3G-SDI video Ethernet Bidi RS485 RS422 dữ liệu qua bộ mở rộng sợi
Vỏ kim loại mạnh mẽ
Mất liên kết quang thấp ≈ tối đa 30dB
Giải pháp chống sét
Không có EMI, RFI và vòng lặp mặt đất
Truyền Bi-di trên 1 sợi với WDM
Mức định lượng cao 8 BIT
Điện thoại cắm nóng với nguồn cung cấp điện chuyển đổi
Có sẵn trong các hệ thống độc lập và tủ
|
Hình ảnh |
|
|
Độ dài sóng |
1310nm/1550nm |
|
Loại sợi và khoảng cách |
đa chế độ (50/125um) 5Km, (62.5/125um) 2Km chế độ đơn (9/125um) 20Km / 40Km |
|
Năng lượng truyền |
-5dBm đến -10dBm |
|
Nhận được sự nhạy cảm |
-26 dBm đến -30 dBm |
|
Lợi nhuận mất mát |
> 14dB |
|
Động cơ. |
< 0.2UI |
|
Giao diện |
SC |
|
Video |
|
|
Loại tín hiệu |
HD-SDI, SDI và 3G-SDI tín hiệu video kỹ thuật số |
|
Lợi ích |
Sự thống nhất |
|
Nghị quyết |
8 hoặc 10 bit, tự động |
|
Tỷ lệ dữ liệu |
270 Mbps, 1.485 Gbps, 2.970 Gbps |
|
Tiêu chuẩn hoạt động |
SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
|
Khóa tốc độ dữ liệu tự động |
Vâng. |
|
Dữ liệu |
|
|
Giao thức dữ liệu |
Dữ liệu RS232, RS485, Manchester, BIPHASE |
|
Dải băng thông |
0~300kbps |
|
Tỷ lệ lỗi |
10-9 |
|
Giao diện |
Nhà ga Phoenix |
|
Âm thanh |
|
|
Kháng trở / điện áp |
600ohm (không cân bằng) / 2.0Vp-p |
|
Phản ứng tần số |
10~20kHz |
|
Sự biến dạng hài hòa hoàn toàn |
< 0,05% |
|
Giai đoạn khác biệt |
< ± 1 |
|
Tỷ lệ S/N |
> 95dB (đánh nặng) |
|
Giao diện |
Nhà ga Phoenix |
|
Tỷ lệ lấy mẫu |
48k Hz |
|
Nghị quyết |
16 bit |
|
Khóa liên lạc |
|
|
Nhập tín hiệu |
báo động, đầu vào nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc nút chuyển động thụ động |
|
Khả năng phát tín hiệu |
Cảnh báo tùy ý, đầu ra nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc đầu ra relé |
|
Giao diện |
Nhà ga Phoenix |
|
Ethernet |
|
|
Chế độ làm việc |
Full duplex / half duplex, tự động cảm nhận |
|
Tốc độ mạng |
10/100Mbps, tự động cảm biến |
|
Giao diện |
RJ45 |
|
Điện, môi trường, cơ khí |
|
|
Điện áp hoạt động |
Rack: hai 11 ~ 240V AC |
|
Nhiệt độ hoạt động |
-35°C+75°C |
|
Nhiệt độ lưu trữ |
-45°C+85°C |
|
Độ ẩm |
0 ~ 95% không ngưng tụ |
Ứng dụng
Hệ thống bảo vệ an ninh đường cao tốc và trạm thu phí
CCTV HD
Studio truyền hình
Hệ thống giám sát giao thông thành phố
Truyền hình trực tiếp
Chi tiết đặt hàng
Olycom OM610 series of optical transmitter and receiver cung cấp một lựa chọn rộng các cấu hình,từ một thiết lập đơn giản với một kênh của một loại tín hiệu cụ thể đến các giải pháp phức tạp (video, âm thanh, dữ liệu, điện thoại, báo động và Ethernet).
Các cấu hình linh hoạt mở cho tùy chỉnh và ODM để đáp ứng các nhu cầu khác nhau.
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Khóa liên lạc Tx |
| OM610-2P1EWT/R | 2ch Điện thoại + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4E WT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
Câu hỏi thường gặp
1 Q: Bạn có chấp nhận đơn đặt hàng mẫu?
A: Có. Đặt hàng mẫu để kiểm tra dịch vụ và chất lượng của chúng tôi.
2 Q: Tôi có thể có bất kỳ giảm giá?
A: Giảm giá sẽ được cung cấp cho các đơn đặt hàng lặp lại, khách hàng thường xuyên và sản phẩm giảm giá.
3 Q: Nói cho tôi nghe về việc đóng gói của bạn.
A: Đó là đóng gói trung lập. Nếu bạn có hộp đóng gói của riêng bạn, chúng tôi hỗ trợ nó.

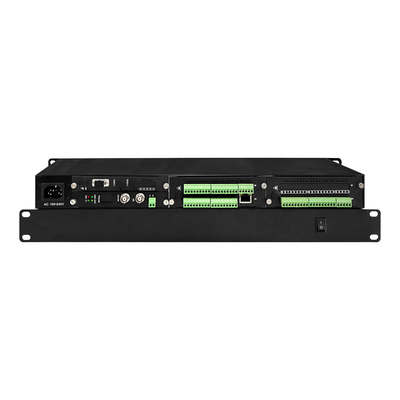

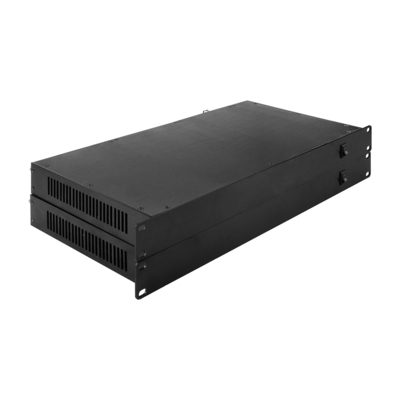

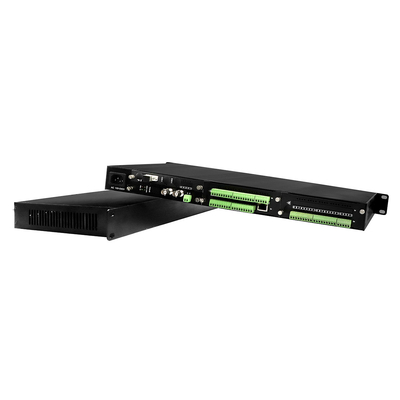

Nhiều hình ảnh sản phẩm
