DC24V 1x2 2x2 4x4 MM Fiber Optic Bypass switch

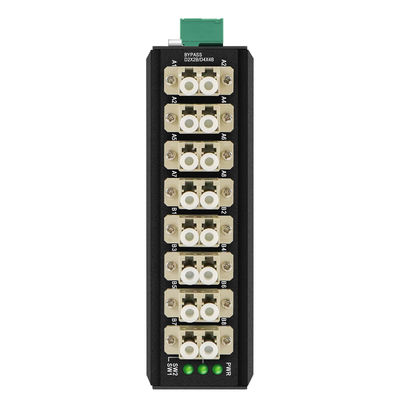

Việc giới thiệu 8 kênh Bypass Switch
OM-FBS-44-MLC là một đơn vị bỏ qua sợi ngoài cho các nút quang quan trọng trong hệ thống mạng quang học.
Đặc điểm sản phẩm của hệ thống bỏ qua sợi quang
Thông số kỹ thuật của đơn vị Bypass quang học
| Tên sản phẩm | Chuyển đổi bỏ qua sợi quang |
| Giao diện điện | Khung đầu cuối công nghiệp tiêu chuẩn. |
| Bảo vệ cực | Hỗ trợ |
| Giao diện sợi quang | LC |
| Phạm vi bước sóng | 850±40/1300±40nm; 1260~1650nm |
| Độ dài sóng thử nghiệm | 850/1300nm; 1310/1550nm |
| Thêm Loss | Loại:0.6 dB tối đa:1.0 dB; kiểu:0.6dB tối đa:1.0 dB |
| Lợi nhuận mất mát | MM≥30 dB SM≥50 dB |
| Truyền thông qua kênh | MM≥35 dB SM≥55 dB |
| Mất phân cực | ≤ 0,05 dB |
| Mất bước sóng | ≤ 0,05 dB |
| Mất nhiệt độ | ≤ 0,05 dB |
| Khả năng lặp lại | ≤ 0,05 dB |
| Điện áp hoạt động | DC9V-52V |
| Thời gian sử dụng | ≥100000000 lần |
| Thời gian chuyển đổi | ≤ 10 ms |
| Năng lượng quang truyền | ≤ 500 MW |
Sơ đồ ứng dụng của bộ chuyển mạch bypass sợi
Chuyển mạch bypass là gì?
Đơn vị hoặc mô-đun bỏ qua thường được sử dụng để bảo vệ hệ thống mạng (bỏ qua thiết bị nó kết nối) khi nguồn điện đột ngột tắt.
Trong một hệ thống mạng tuyến tính (như biểu đồ dưới đây), việc truyền là tốt nếu dữ liệu / SFP / sức mạnh là bình thường.
Điều gì sẽ xảy ra nếu bất kỳ nguồn cung cấp điện nào bị tắt (như sóng điện, tấn công, thiệt hại do con người gây ra...)
Toàn bộ hệ thống mạng sẽ bị hỏng.
Một tình huống khác là, sức mạnh đại tu / bảo trì là cần thiết cho chuyển đổi 2 ((nhà giữa một) khu vực, hãy nói trong 12 giờ, toàn bộ hệ thống đã phải dừng lại.
Với một mô-đun bypass / công tắc, nó giống như đưa vào một cơ chế bảo vệ trong toàn bộ hệ thống.
Một công tắc bypass giúp bảo vệ toàn bộ hệ thống nếu một hoặc nhiều công tắc thất bại cùng một lúc.
Danh sách bao bì
Tổng quan về kiểm soát chất lượng
Đối với các sản phẩm kết nối mạng và truyền thông quang học, độ tin cậy phụ thuộc vào một hệ thống chất lượng có cấu trúc tốt hơn là các bước thử nghiệm cô lập.
Tại OLYCOM, kiểm soát chất lượng được thực hiện trên toàn bộ vòng đời sản phẩm từ nguồn cung cấp thành phần đến giao hàng cuối cùng để đảm bảo hiệu suất nhất quán trong môi trường triển khai thực tế.
Tất cả các vật liệu được kiểm tra trước khi sản xuất, bao gồm các mô-đun quang học, các thành phần điện tử và các cấu trúc cơ học.Các hệ thống kiểm tra tự động được sử dụng để duy trì độ chính xác trong lắp ráp và giảm sự biến đổi.
Mỗi sản phẩm được xác nhận chức năng, bao gồm hiệu suất truyền dữ liệu, hoạt động tính năng và cung cấp năng lượng khi áp dụng.các thông số như độ chính xác bước sóng, chất lượng tín hiệu, và sự ổn định truyền được đánh giá cẩn thận.
Để đảm bảo độ tin cậy lâu dài, các thiết bị được thử nghiệm trong điều kiện khắc nghiệt, bao gồm biến đổi nhiệt độ, phơi nhiễm độ ẩm và căng thẳng cơ học.thử nghiệm thời gian chạy mở rộng được thực hiện để xác định các lỗi sớm tiềm ẩn.
Mỗi đơn vị phải được kiểm tra cuối cùng trước khi vận chuyển, với khả năng truy xuất hoàn toàn được hỗ trợ bởi hồ sơ thử nghiệm và dữ liệu tuân thủ được ghi lại.
Bằng cách kết hợp các quy trình tiêu chuẩn hóa với cải tiến liên tục, OLYCOM đảm bảo các giải pháp mạng ổn định, bền và sẵn sàng thực tế.
