1.25G SFP Module Đơn chế độ 1310nm/1550nm 20km Simplex Optical Transceiver

1PCS
MOQ
có thể đàm phán
giá bán
1.25G SFP Module Đơn chế độ 1310nm/1550nm 20km Simplex Optical Transceiver
Đặc trưng Bộ sưu tập Mô tả sản phẩm Nói Chuyện Ngay
Đặc trưng
Thông số kỹ thuật
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Hàng hiệu: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Làm nổi bật:

SMF 1.25 G SFP Module

,

LC Connector 1.25 G SFP Module

,

20km Single Fiber Transceiver

Thông tin cơ bản
Nguồn gốc: Shenzhen, Trung Quốc
Hàng hiệu: Olycom
Chứng nhận: CE RoHS FCC
Số mô hình: OSBL1G20D-35
Tài liệu: IM-WS080GE.pdf
Thanh toán
chi tiết đóng gói: 1 miếng trong 1 thùng carton. 0.2KG/phần
Thời gian giao hàng: 3~7 ngày làm việc
Điều khoản thanh toán: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Khả năng cung cấp: 3000 CÁI mỗi tuần
Mô tả sản phẩm

Cisco phù hợp với 20KM 1.25G SFP Module



Đặc điểm



  • Tối đa 1,25Gb/s Liên kết dữ liệu
  • Có thể cắm nóng
  • Bộ kết nối LC đơn
  • Tối đa 20 km trên SMF 9/125μm
  • Máy phát laser DFB 1550nm
  • Máy dò ảnh PIN 1310nm
  • Cung cấp điện đơn +3,3V
  • Giao diện giám sát phù hợp với SFF-8472
  • Năng lượng tối đa < 1W
  • Các sản phẩm công nghiệp / mở rộng / phạm vi nhiệt độ hoạt động thương mại: -40 °C đến 85 °C / -5 °C đến 85 °C / -0 °C đến 70 °C Phiên bản có sẵn
  • Phù hợp với RoHS và không có chì



Lời giới thiệu



  • OSBL1G20D-53 của OLYCOM là một sự kết hợp không thể đánh bại của chức năng hiệu suất cao và giá cả phải chăng.chúng hoàn toàn phù hợp với Hiệp định đa nguồn cung ứng cắm (MSA) về yếu tố hình thức nhỏ.
  • Khả năng chẩn đoán kỹ thuật số của chúng có thể dễ dàng truy cập thông qua bus hàng loạt 2 dây như được chỉ định trong SFF-8472.
  • Phần thu được được thiết kế với một máy thu PIN, trong khi máy phát sử dụng laser DFB 1550 nm.
  • Với ngân sách liên kết đáng chú ý lên đến 14dB, mô-đun này vượt trội trong các ứng dụng Ethernet 1000Base-LX 20km mà không thất bại.



Ứng dụng



  • 1000Base-LX Ethernet

  • Métro/Mạng truy cập

  • 1 × kênh sợi
  • Các liên kết quang học khác



Đánh giá tối đa tuyệt đối



Parameter Biểu tượng Chưa lâu. Thông thường Max. Đơn vị
Nhiệt độ lưu trữ TS -40   +85 °C
Điện áp cung cấp VCC - 0.5   4 V
Độ ẩm tương đối RH 0   85 %


Môi trường hoạt động khuyến cáo



Parameter Biểu tượng Chưa lâu. Thông thường Max. Đơn vị
Nhiệt độ vận hành trường hợp Công nghiệp TC -40   85 °C
Được mở rộng - 5   85 °C
Thương mại 0   +70 °C
Điện áp cung cấp VCC 3.135   3.465 V
Dòng cung cấp Icc     300 mA
Dòng điện thâm nhập Sản xuất     Icc+30 mA
Năng lượng tối đa Pmax     1 W


Đặc điểm điện



Parameter Biểu tượng Chưa lâu. Thông thường Max. Đơn vị Lưu ý
Phần phát tín hiệu:
Kháng tỏa khác biệt đầu vào Rin 90 100 110 W 1
Đổi nhập dữ liệu kết thúc duy nhất Vin PP 250   1200 mVp-p
Giao truyền điện áp tắt VD Vcc 13   Vcc V 2
truyền điện áp kích hoạt VEN   Vee + 0.8 V
Giao thông Khóa thời gian khẳng định Tráng miệng     10 chúng ta
Phần tiếp nhận:
Đổi đầu ra dữ liệu kết thúc duy nhất Vout,pp. 300   800 mv 3
Lỗi của LOS Vlosfault Vcc ¢ 0.5   VCC_host V 5
LOS bình thường Vlos chuẩn mực   Vee+0.5 V 5
Phản ứng điện từ chối PSR 100     mVpp 6

Các thông số quang học

Parameter Biểu tượng Chưa lâu. Thông thường Max. Đơn vị Lưu ý
Phần phát tín hiệu:
Độ dài sóng trung tâm λc 1530 1550 1570 nm
Chiều rộng quang phổ σ     1 nm
Tỷ lệ áp lực bên SSRmin 30     dB
Năng lượng đầu ra quang học Đồ đẻ - 9   -3 dBm 1
Tỷ lệ tuyệt chủng Phòng cấp cứu 9     dB
Thời gian tăng / giảm quang học tr / tf     260 ps 2
Tiếng ồn tương đối RIN     -120 dB/Hz
Tổng đóng góp của Jitter TX Δ TJ     0.284 UI 3
Mặt nạ mắt cho đầu ra quang học Phù hợp với IEEE802.3 z (lớp 1 an toàn laser)
Phần tiếp nhận:
Độ dài sóng đầu vào quang học λc 1270 1310 1600 nm
Nạp quá tải máy thu Pol -3     dBm 4
Nhạy cảm RX Sen     - 24 dBm 4
RX_LOS Assert LOS A -40     dBm
RX_LOS Loại bỏ khẳng định LOS D     - 25 dBm
RX_LOS Hysteresis LOS H 0.5     dB
Thông số kỹ thuật chung:
Tỷ lệ dữ liệu BR   1.25   Gb/s
Tỷ lệ lỗi bit BER     10-12
Max. Supported Link Length on 9/125μm SMF@1.25Gb/s LMAX   20   km
Tổng ngân sách hệ thống LB 14     dB


Đặt pin

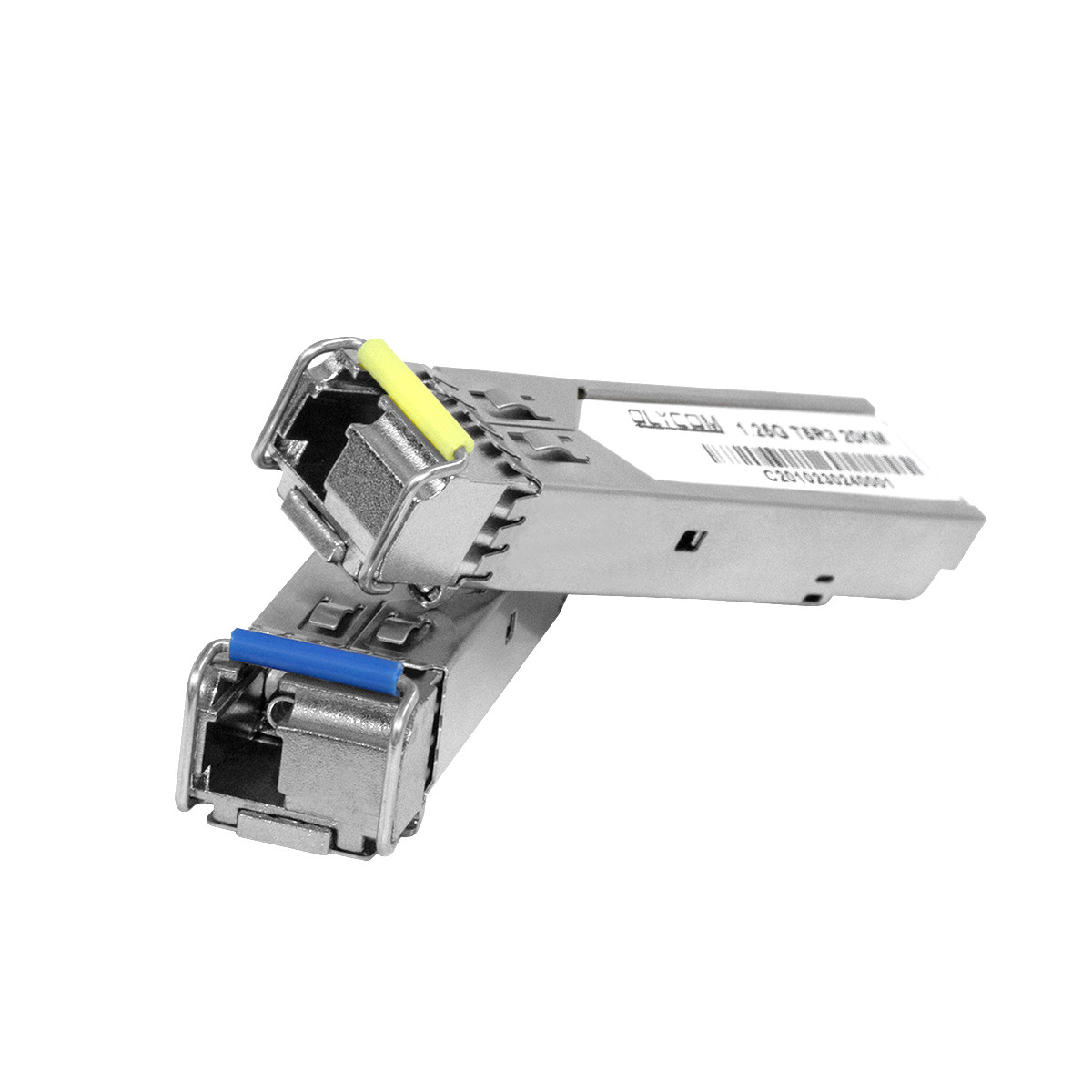

1.25G SFP Module Đơn chế độ 1310nm/1550nm 20km Simplex Optical Transceiver 0

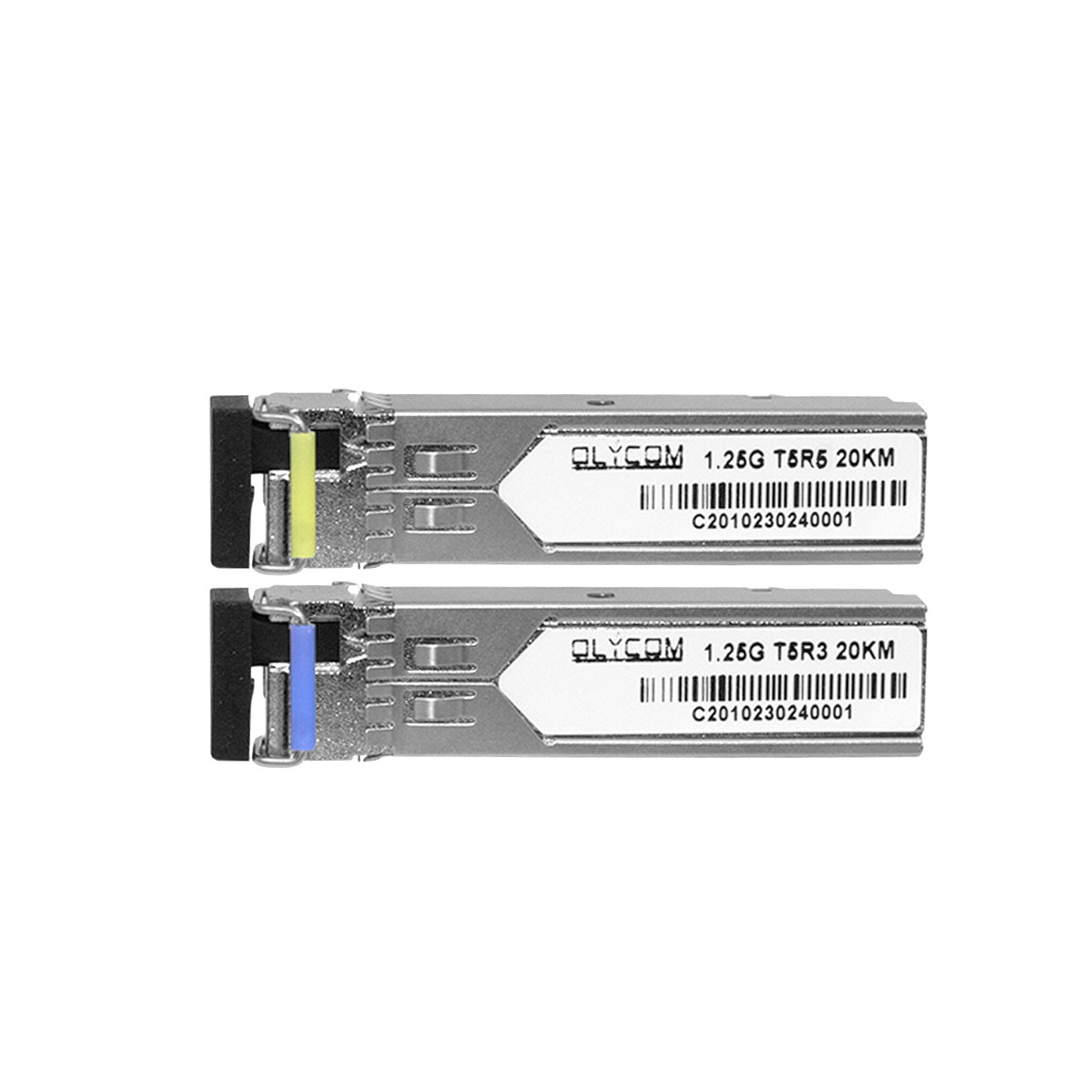

1.25G SFP Module Đơn chế độ 1310nm/1550nm 20km Simplex Optical Transceiver 1

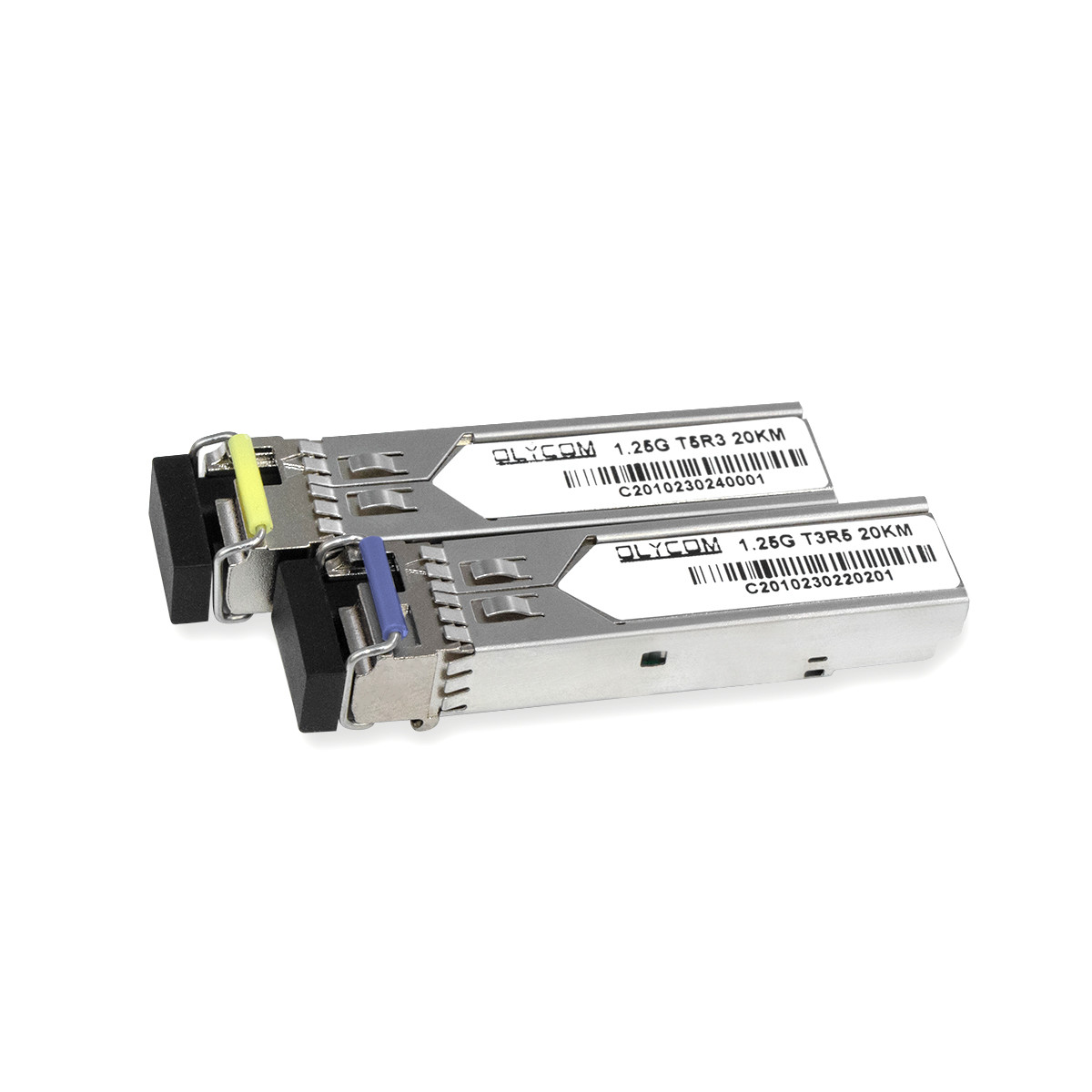

1.25G SFP Module Đơn chế độ 1310nm/1550nm 20km Simplex Optical Transceiver 2
