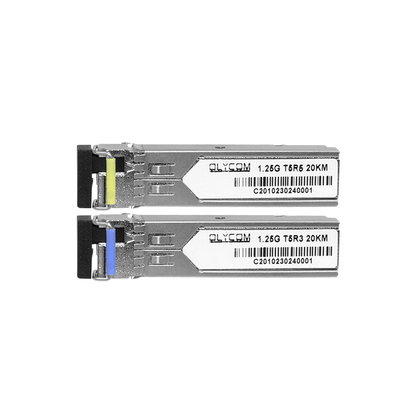

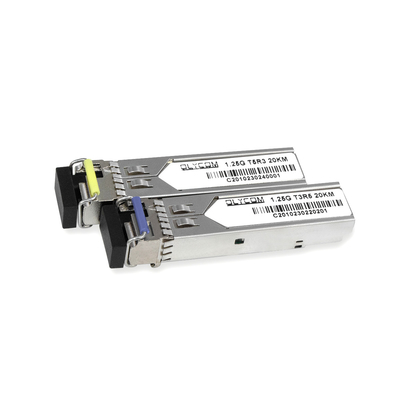

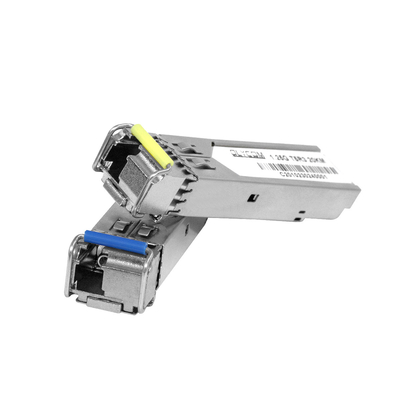

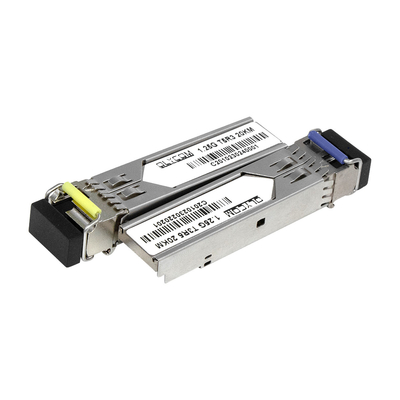

Olycom 20KM 1.25G WDM SFP Module
Giới thiệu về BIDI Optical Module
Tính năng của máy thu 20KM SFP
giới thiệu sản phẩm cao cấp của chúng tôi, được phát triển bởi công ty công nghệ Shenzhen Olycom, để giúp nâng cao trải nghiệm truyền dữ liệu của bạn.
Với công nghệ liên kết dữ liệu lên đến 1,25Gb / s, bạn có thể tận hưởng kết nối nhanh hơn và liền mạch.
Sản phẩm của chúng tôi đi kèm với một tính năng Hot-Pluggable, nó dễ sử dụng và cài đặt.
Bộ kết nối LC đơn của nó đảm bảo kết nối an toàn và ổn định trong khi sản phẩm được xây dựng để truyền đường dài lên đến 20 km trên SMF 9/125μm.
Máy phát laser FP 1310nm của chúng tôi được thiết kế để cung cấp truyền dữ liệu chất lượng cao trong khi máy dò ảnh PIN 1550nm của chúng tôi đảm bảo nhận dữ liệu an toàn.
Với một nguồn cung cấp điện +3.3V duy nhất, sản phẩm Data Links của chúng tôi hiệu quả và dễ bảo trì.
Giao diện giám sát của chúng tôi phù hợp với SFF-8472 đảm bảo giám sát từ xa dễ dàng và đơn giản cho sự tiện lợi của bạn.
Nó cũng tiết kiệm năng lượng với công suất tối đa <1W
Sản phẩm của chúng tôi thân thiện với môi trường và tuân thủ RoHS và không có chì.
Phạm vi nhiệt độ hoạt động không phải là vấn đề, vì nó được thiết kế để chịu được phạm vi nhiệt độ hoạt động thương mại: -0 ° C đến 70 ° C.
Ứng dụng
1000Base-LX Ethernet
Métro/Mạng truy cập
Đặc điểm điện
| Parameter | Biểu tượng | Chưa lâu. | Thông thường | Max. | Đơn vị | Lưu ý |
| Phần phát tín hiệu: | ||||||
| Kháng tỏa khác biệt đầu vào | Rin | 90 | 100 | 110 | W | 1 |
| Đổi nhập dữ liệu kết thúc duy nhất | Vin PP | 250 | 1200 | mVp-p | ||
| Giao truyền điện áp tắt | VD | Vcc 13 | Vcc | V | 2 | |
| truyền điện áp kích hoạt | VEN | Bò | Vee + 0.8 | V | ||
| Giao thông Khóa thời gian khẳng định | Tráng miệng | 10 | chúng ta | |||
| Phần tiếp nhận: | ||||||
| Đổi đầu ra dữ liệu kết thúc duy nhất | Vout,pp. | 300 | 800 | mv | 3 | |
| Lỗi của LOS | Vlosfault | Vcc ¢ 0.5 | VCC_host | V | 5 | |
| LOS bình thường | Vlos chuẩn mực | Bò | Vee+0.5 | V | 5 | |
| Phản ứng điện từ chối | PSR | 100 | mVpp | 6 | ||
Các thông số quang học
| Parameter | Biểu tượng | Chưa lâu. | Thông thường | Max. | Đơn vị | Lưu ý |
| Phần phát tín hiệu: | ||||||
| Độ dài sóng trung tâm | λc | 1270 | 1310 | 1600 | nm | |
| Phạm vi quang phổ (RMS) | σRMS | 4 | nm | |||
| Năng lượng đầu ra quang học | Đồ đẻ | - 9 | -3 | dBm | 1 | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||
| Thời gian tăng / giảm quang học | tr / tf | 260 | ps | 2 | ||
| Tiếng ồn tương đối | RIN | -120 | dB/Hz | |||
| Tổng đóng góp của Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| Mặt nạ mắt cho đầu ra quang học | Phù hợp với IEEE802.3 z (lớp 1 an toàn laser) | |||||
| Phần tiếp nhận: | ||||||
| Độ dài sóng đầu vào quang học | λc | 1530 | 1550 | 1570 | nm | |
| Nạp quá tải máy thu | Pol | -3 | dBm | 4 | ||
| Nhạy cảm RX | Sen | - 24 | dBm | 4 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS Loại bỏ khẳng định | LOS D | - 25 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0.5 | dB | |||
| Thông số kỹ thuật chung: | ||||||
| Tỷ lệ dữ liệu | BR | 1.25 | Gb/s | |||
| Tỷ lệ lỗi bit | BER | 10-12 | ||||
| Max. Supported Link Length on 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| Tổng ngân sách hệ thống | LB | 14 | dB | |||
