1G RJ45 Copper Transceiver
Tính năng của Gigabit Copper Module
Thông tin tổng quan về sản phẩm của máy thu Olycom RJ45
Các thông số
| Đinh | Tên tín hiệu | Mô tả | Ghi chú MSA |
| 1 | VEET | Địa điểm phát (cùng với địa điểm thu) | |
| 2 | TÂM VÀO | Không hỗ trợ. | Lưu ý 1 |
| 3 | TDIS | PHY vô hiệu hóa ở mức cao hoặc mở | Lưu ý 2 |
| 4 | MOD_DEF(2) | Định nghĩa mô-đun 2. | Lưu ý 3 |
| 5 | MOD_DEF(1) | Định nghĩa mô-đun 1. | Lưu ý 3 |
| 6 | MOD_DEF(0) | Định nghĩa mô-đun 0. | Lưu ý 3 |
| 7 | Chọn tỷ lệ | Không cần kết nối | |
| 8 | LOS | Mất tín hiệu - cao chỉ ra mất tín hiệu | |
| 9 | VEER | Địa điểm tiếp nhận (cùng với địa điểm phát sóng) | |
| 10 | VEER | Địa điểm tiếp nhận (cùng với địa điểm phát sóng) | |
| 11 | VEER | Địa điểm tiếp nhận ((cùng với địa điểm phát) | |
| 12 | RD- | Máy thu dữ liệu ngược ra. | Lưu ý 5 |
| 13 | RD+ | Máy thu không đảo ngược dữ liệu ra. | Lưu ý 5 |
| 14 | VEER | Địa điểm tiếp nhận (cùng với địa điểm phát sóng) | |
| 15 | VCCR | Nguồn cung cấp điện cho máy thu | Lưu ý 6 |
| 16 | VCCT | Nguồn cung cấp điện cho máy phát | Lưu ý 6 |
| 17 | VEET | Địa điểm phát (Cùng với địa điểm nhận) | |
| 18 | TD+ | Máy phát không đảo ngược dữ liệu. | Lưu ý 7 |
| 19 | TD- | Máy phát dữ liệu đảo ngược. | Lưu ý 7 |
| 20 | VEET | Địa điểm phát điện (cùng với địa điểm thu điện) |
Đặt hàng máy thu SFP
| Phần không. | Tỷ lệ dữ liệu ((Mbps) | Dải bay (km) | Nhiệt độ |
| OST01 | 10/100/1000Mbps, với giao diện SGMII, cho phép mặc định đàm phán tự động, hỗ trợ Rx_LOS như chức năng chỉ dẫn liên kết | 0.1 | -40°C~75°C |
| OST01N | 10/100/1000Mbps, với giao diện SGMII, cho phép mặc định tự động đàm phán, không có tính năng chỉ dẫn liên kết (RX_LOS được nối đất bên trong) | 0.1 | -40°C~75°C |

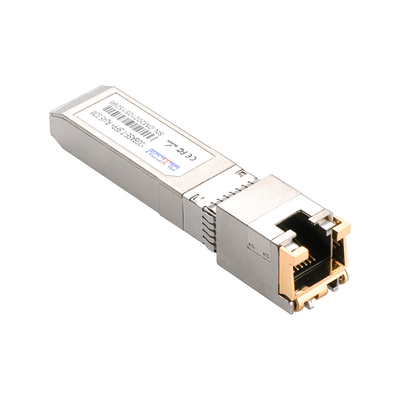

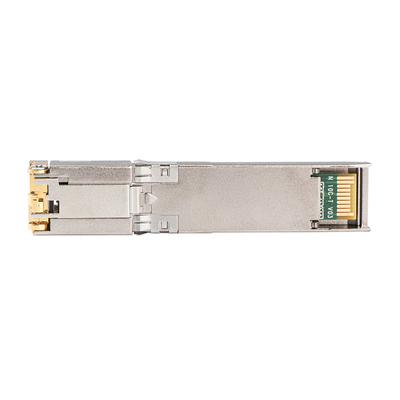

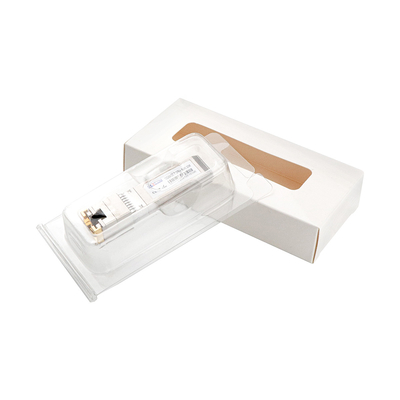

Hình ảnh sản phẩm
