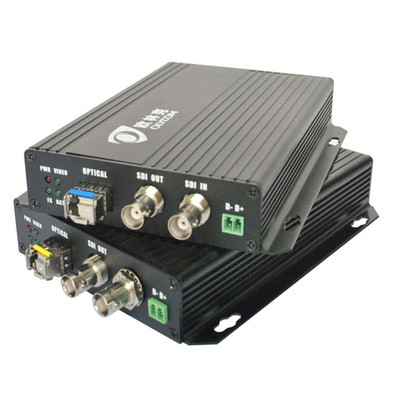

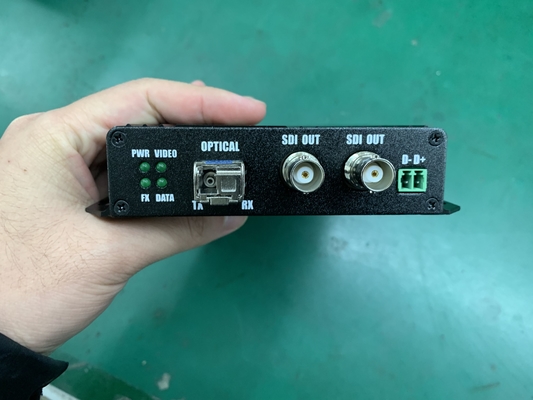

1 CH 3G SDI đến LC Fiber Optic Converter lên đến 20km SM singer fiber
Lời giới thiệu
Có tính năng truyền nội dung độ phân giải cao với chất lượng cao nhất,OLYCOM OM615-1S3GWT/R 3G-SDI fiber optic video extender cung cấp khả năng truyền đường dài trên khoảng cách cực kỳ dài lên đến 40kmBộ mở rộng quang học 3G-SDI tự động nhận ra và truyền tín hiệu SDI, HD-SDI, 3G-SDI, với âm thanh và siêu dữ liệu nhúng và hoàn toàn phù hợp với SMPTE 259M, 292M,Tiêu chuẩn video kỹ thuật số 424M và ITU.
Để tối ưu hóa truyền tín hiệu SDI, các tín hiệu đầu vào được tự động cân bằng và đồng hồ lại.phát sóngVà truyền quang sợi, vốn được bảo mật và miễn nhiễm với sự can thiệp bên ngoài, được ưa chuộng trong môi trường chính phủ, quân sự và y tế.
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Loại sợi và khoảng cách | đa chế độ (50/125um) 5Km, (62.5/125um) 2Km chế độ duy nhất (9/125um) 20Km / 40Km |
| Năng lượng truyền | -5dBm đến -10dBm |
| Nhận được sự nhạy cảm | -26 dBm đến -30 dBm |
| Lợi nhuận mất mát | > 14dB |
| Động cơ. | < 0.2UI |
| Giao diện | LC |
| Video | |
| Loại tín hiệu | HD-SDI, SDI và 3G-SDI tín hiệu video kỹ thuật số |
| Lợi ích | Sự thống nhất |
| Nghị quyết | 8 hoặc 10 bit, tự động |
| Tỷ lệ dữ liệu | 270 Mbps, 1.485 Gbps, 2.970 Gbps |
| Tiêu chuẩn hoạt động | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Khóa tốc độ dữ liệu tự động | Vâng. |
| Nhập video - Máy phát | |
| Số/loại tín hiệu | 2 liên kết đơn SDI, HD-SDI hoặc 3G-SDI thành phần kỹ thuật số video 1 cho Tx, 1 cho xem trước tại địa phương |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Tỷ lệ dữ liệu | 19 Mbps đến 2,97 Gbps |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | ≥15 dB @ 5 MHz đến 1,5 GHz, ≥10 dB @ 1,5 GHz đến 3,0 GHz |
| Phân bằng cáp đầu vào | Tự động cho mất cáp lên đến -30 dB |
| Khả năng phát video - Máy thu | |
| Số/loại tín hiệu | 2 liên kết đơn SDI, HD-SDI hoặc 3G-SDI thành phần kỹ thuật số video 1 cho Rx, 1 cho sao lưu / chia sẻ |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Đặt lại thời gian | Tự động cho 270 Mbps, 1.485 Gbps, 2.97 Gbps, hoặc bỏ qua cho tốc độ không được công nhận |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | <-25 dB @ 100 MHz |
| Điện, môi trường, cơ khí | |
| Điện áp | DC5V1A |
| Tiêu thụ năng lượng | 12W |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -40°C/85°C |
| Độ ẩm | 5~95% không ngưng tụ |
| Cấu trúc | 117 mm L x 80 mm W x 22 mm |
| Trọng lượng | 0.5kg |
| EMI/RFI | FCC Part 15 Class A, EU EMC Indication |
| MTBF | >100000 giờ |
Chi tiết đặt hàng
| OM615-1S3GWT/R-LC20 | Máy phát và thu video sợi quang 3G-SDI, cho tín hiệu video SDI/HD-SDI/3G-SDI và tín hiệu nhúng, với 3G video SFP, chế độ duy nhất, đầu nối LC, 20Km |
|
OM615-1S3GWT/R-LC40 |
Máy phát và thu video quang sợi 3G-SDI, cho tín hiệu video SDI/HD-SDI/3G-SDI và tín hiệu nhúng, với SFP video 3G, chế độ duy nhất, đầu nối LC, 40Km |
Ứng dụng
