8 Port Layer 2 Managed Gigabit 90W PoE Switch
Thông số kỹ thuật của bộ chuyển đổi sợi công nghiệp
| Cảng |

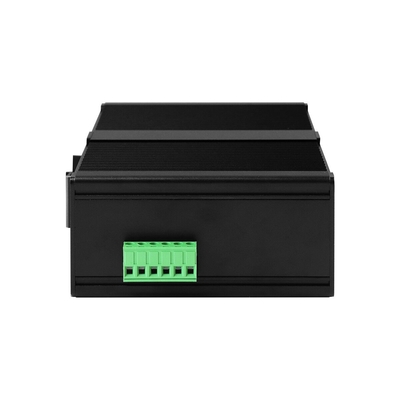

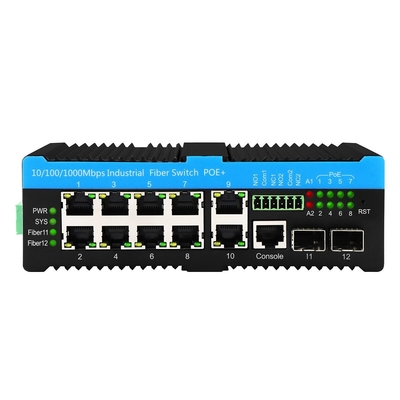

2*100/1000/2500Mpbs cổng SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 8*UTP PoE Downlink ((PoE af/at/bt) 1*Cổng máy điều khiển Khối đầu cuối điện 1*6-PIN 2*Sản lượng báo động |
| Nghị định thư |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 36Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC 8K Jumbo Frame: 9.6KB |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
| Đèn LED |
Điện, Hệ thống, Mạng, PoE, Sợi, báo động PWR: Điện, màu đỏ. SYS: Hệ thống, màu đỏ Liên kết mạng/Hoạt động: Đèn LED xanh Tỷ lệ dữ liệu mạng: Orange LED (ON cho 1G) PoE: Green Active Liên kết sợi: Xanh Cảnh báo LED: Nhấp đèn đỏ |
| Cung cấp điện |
Điện áp đầu vào: 48V (tối đa 57V) Điện áp đầu ra PoE: 48V Sức mạnh đầu ra PoE duy nhất: 15.4W/30W/60W/90W ((cổng 1~8) Nhiệt độ làm việc: -40 °C đến +75 °C ((ở 240W PoE Output) Nhiệt độ làm việc: -40 °C đến +55 °C ((ở 480W PoE Output) Ngân sách tối đa: 720W ((Không được đề nghị xem xét tuổi thọ và tiêu tan) Kết nối ngược: hỗ trợ |
| PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-) |
| Môi trường |
Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
| Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân đoạn B (Class B) ANSI C63.4: 2014 |
| Thông tin cơ khí |

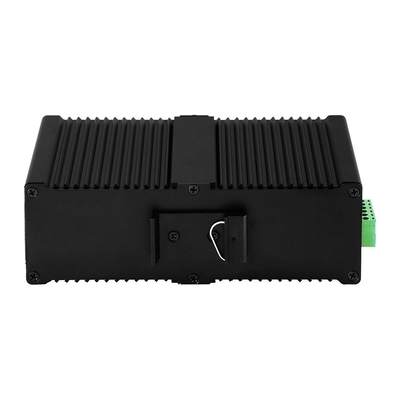

Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 165*112*45.5mm Phương pháp lắp đặt: Lắp đặt trên đường sắt Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
| Bảo hành | 3 năm, hỗ trợ kỹ thuật suốt đời |
GUI web
Giới thiệu về L2 Managed Switch
IM-FP21008GW thiết lập một tiêu chuẩn mới cho Industrial Network Switches ((INS) với tốc độ dữ liệu lên đến 2,5G * để xử lý các cổng kết nối lên bằng sợi quang.
Nó hoạt động ở nhiệt độ từ -40oC đến +75oC và có thể theo dõi và báo cáo nhiệt độ cảng cá nhân.
Nó chấp nhận 57VDC điện lên đến 495W để cung cấp IEEE 802.3bt phù hợp với 90W điện PoE trên 8 cổng đồng với tổng công suất 480W.Điều này cho phép nó cung cấp năng lượng cho các ứng dụng PoE đòi hỏi nhất cho PTZ domes, đèn LED và các sản phẩm không dây.
Nó phù hợp với giao thức G.8032V1/V2 Rapid Ring.
Nó được thử nghiệm cho các ứng dụng giao thông và vận tải quan trọng. Quản lý PoE thông minh của nó phân bổ ưu tiên năng lượng tối đa bắt đầu từ cổng 1.Các liên kết lên bằng đồng và sợi kép cho phép thả và chèn cho các cấu hình Ring Network được sử dụng cho đường bộ và kịch bản an ninh chu vi.
Nó được thiết kế độc đáo cho các ứng dụng ngoài trời với khung tháp nhiệt độ rải rác, bảo vệ sóng 6KV,và bảo vệ nhiệt cổng có thể lập trình bởi người dùng của nhiệt độ quá cao tắt để ngăn ngừa thiệt hại từ nhiệt quá mức.
Nó là một giải pháp lý tưởng cho một loạt các dự án đặc biệt là cho các ứng dụng IDF đến MDF.
Ứng dụng của CCTV PoE Switch
Câu hỏi thường gặp
1Nó dựa trên con chip nào?
Olycom: Vitesse
2Tôi có thể tùy chỉnh nó không?
Olycom:
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên mô hình, nhãn, mặt nạ PVC và các bộ phận sản phẩm ((bộ lắp đặt, khối đầu cuối điện vv)
3Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom:
Đối với các cổng LAN, chúng là 10/100/1000M tự động phát hiện
Đối với cổng Sợi, vui lòng cấu hình tốc độ 100Mbps thông qua Web GUI hoặc CLI
4, Tôi có thể tắt chức năng PoE cho một số cổng khi cần thiết?
A: Có
Tất cả các công tắc quản lý PoE trong loạt này hỗ trợ quản lý PoE
Vui lòng chỉ thiết lập trạng thái PoE qua GUI hoặc CLI
5Anh có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã đối phó với điều này nhiều lần.
