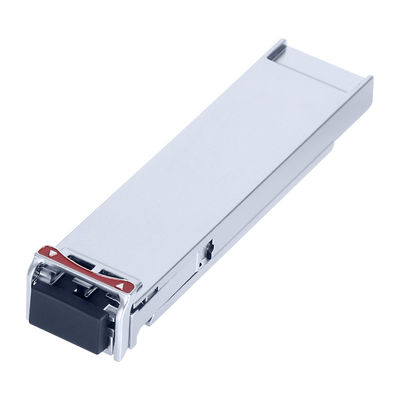

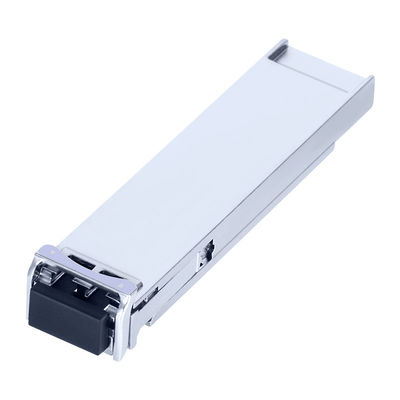

40KM Reach 10G DWDM XFP
Mô tả
Mô-đun XFP phù hợp với Thỏa thuận đa nguồn (MSA) 10G Small Form-Factor Pluggable (XFP), hỗ trợ tốc độ dữ liệu 9,953 ~ 11,1Gbps và khoảng cách truyền lên đến 40km trên SMF.
Mô-đun thu phát bao gồm một máy phát với băng tần C 100GHz 1528.77 ~ 1563.05nm DWDM Cooled EML laser và một máy thu với pin photodiode.Máy phát và máy thu được tách biệt trong một phạm vi nhiệt độ rộng và cung cấp tiêu hao nhiệt tối ưu và màn chắn điện từ xuất sắc do đó cho phép mật độ cổng cao cho các hệ thống 10 GbE.
Đặc điểm quang học và điện
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | 1528.77 | 1563.05 | nm | ||||
| Độ rộng quang phổ ((-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | |||||
| Khoảng cách bước sóng trung tâm | 100 | GHz | ||||||
| Công suất đầu ra trung bình | Đồ đẻ | -1 | +2 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | |||||
| Data Input Swing Differential | Số VIN | 180 | 950 | mV | 2 | |||
| Kháng tần phân số đầu vào | Đơn số ZIN | 90 | 100 | 110 | Ω | |||
| Khóa TX | Khóa | 2.0 | Vcc | V | ||||
| Khả năng | 0 | 0.8 | V | |||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1450 | 1620 | nm | ||||
| Độ nhạy của máy thu | - 16 | dBm | 3 | |||||
| Nạp quá tải máy thu | 0.5 | dBm | 3 | |||||
| Mức đầu tư | LOSD | - 17 | dBm | |||||
| LOS khẳng định | LOSA | -26 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
| Dữ liệu đầu ra dao động khác biệt | Vout | 400 | 600 | 800 | mV | 2 | ||
| LOS | Cao | 2.0 | Vcc | V | ||||
| Mức thấp | 0.8 | V | ||||||
Tính năng sản phẩm
Ứng dụng
Hình vẽ cơ khí
Thông tin đặt hàng
| Số phần | Mô tả sản phẩm |
| OXSPLXG40D-Dxx | 9.953 ~ 11.1Gbps, 1528.77 ~ 1563.05nm DWDM, chế độ đơn, 40km, 0 ~ + 70oC |
| Hướng dẫn bước sóng λC | |||||
|
Kênh ITU Mã sản phẩm |
Tần số ((THz) | Độ dài sóng |
Kênh ITU Mã sản phẩm |
Tần số ((THz) | Độ dài sóng |
| 17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
| 18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
| 19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
| 20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
| 21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
| 22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
| 23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
| 24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
| 25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
| 26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
| 27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
| 28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
| 29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
| 30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
| 31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
| 32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
| 33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
| 34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
| 35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
| 36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
| 37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
| 38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
| 39 | 193.9 | 1546.12 | - | - | - |
