Hệ thống WDM OADM Optical Add Drop Multiplexing Card
Các đặc điểm chính củaOADM
* Hỗ trợ 2/4/8 kênh addand drop
* Chơi PlugIn: không yêu cầu cấu hình
* Sản phẩm xanh: hoàn toàn thụ động, không cần điện và không cần làm mát
* Mất thấp khi chèn
* Phân cách kênh cao
Chi tiết củaThẻ Multiplexing Optical Add Drop
| Parameter | Kỹ thuậtTôi...các bộ chỉ số | Unit | |||
| Độ dài sóng kênh | Mạng lưới ITU | nm | |||
| Khoảng cách kênh | 100GHz | Ghz | |||
| Kênh | 2 | 4 | 8 | ||
| Dải băng thông kênh | > 0.3 | nm | |||
| Mất chỗ chèn | <0.5 | dB | |||
| Mất tích nhập | In-Drop/Add-Out | <0.9 | <1.5 | <3 | (dB) |
| Trong-- ra | <1.5 | <3.0 | <4.5 | (dB) | |
| Cách hóa kênh | Gần nhau | 25 | dB | ||
| Không liền kề | 35 | dB | |||
| Mất phụ thuộc phân cực | <0.1 | dB | |||
| Chỉ thị | >50 | dB | |||
| Lợi nhuận mất mát | >45 | dBm | |||
| Khả năng xử lý tối đa | 26 | mw | |||
| Cấu trúc | 191 (W) x 253 (D) x 20 (H) | mm | |||
|
Môi trường |
Nhiệt độ hoạt động | -10°C+60 | °C | ||
| Nhiệt độ lưu trữ | -40°C+85 | °C | |||
| Độ ẩm tương đối | 5% ~ 95% Không ngưng tụ | ||||
Lời giới thiệu
OADM board là một phần quan trọng của hệ thống WDM. Nó có thể nhận ra sự cấu hình lại năng động của kênh bước sóng quang học bằng mô-đun OADM.nó có thể điều chỉnh năng động nguồn bước sóng và đường dẫn sợi trongLớp đường quang theo sự thay đổi của lưu lượng truy cập và nhu cầu trong mạng truyền tải Việc phân bổ tài nguyên đường dẫn làm cho việc sử dụng tài nguyên mạng hiệu quả nhất.

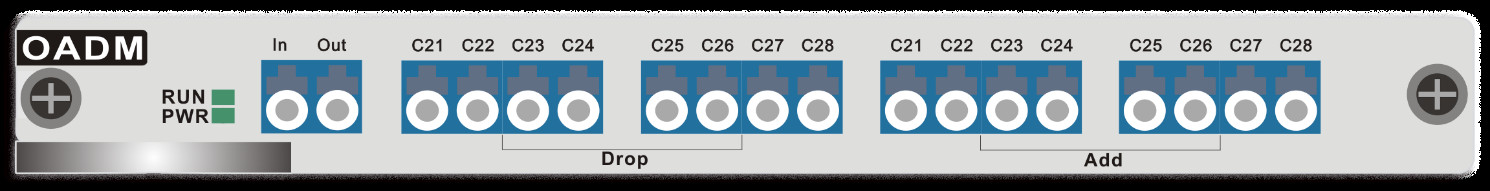

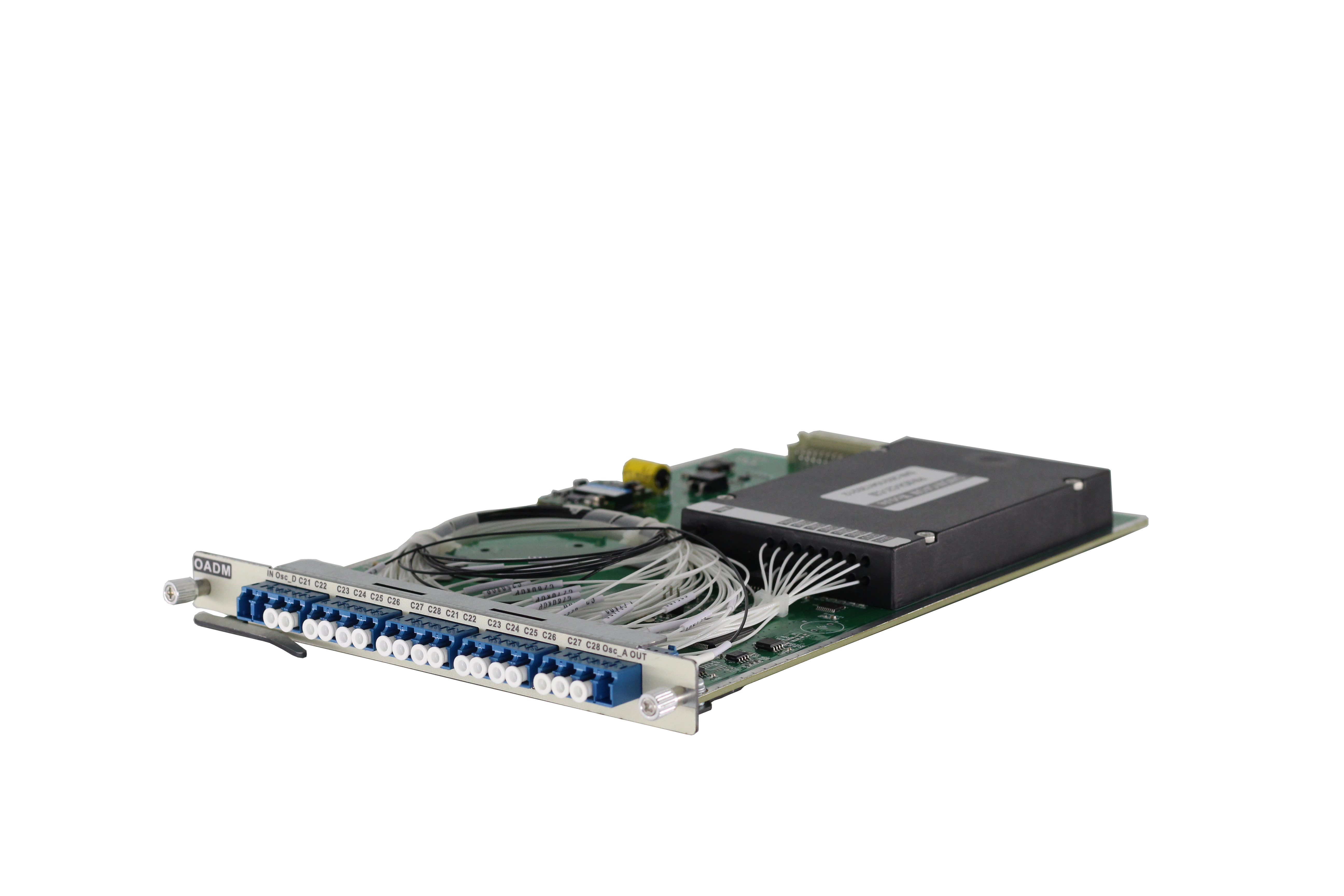

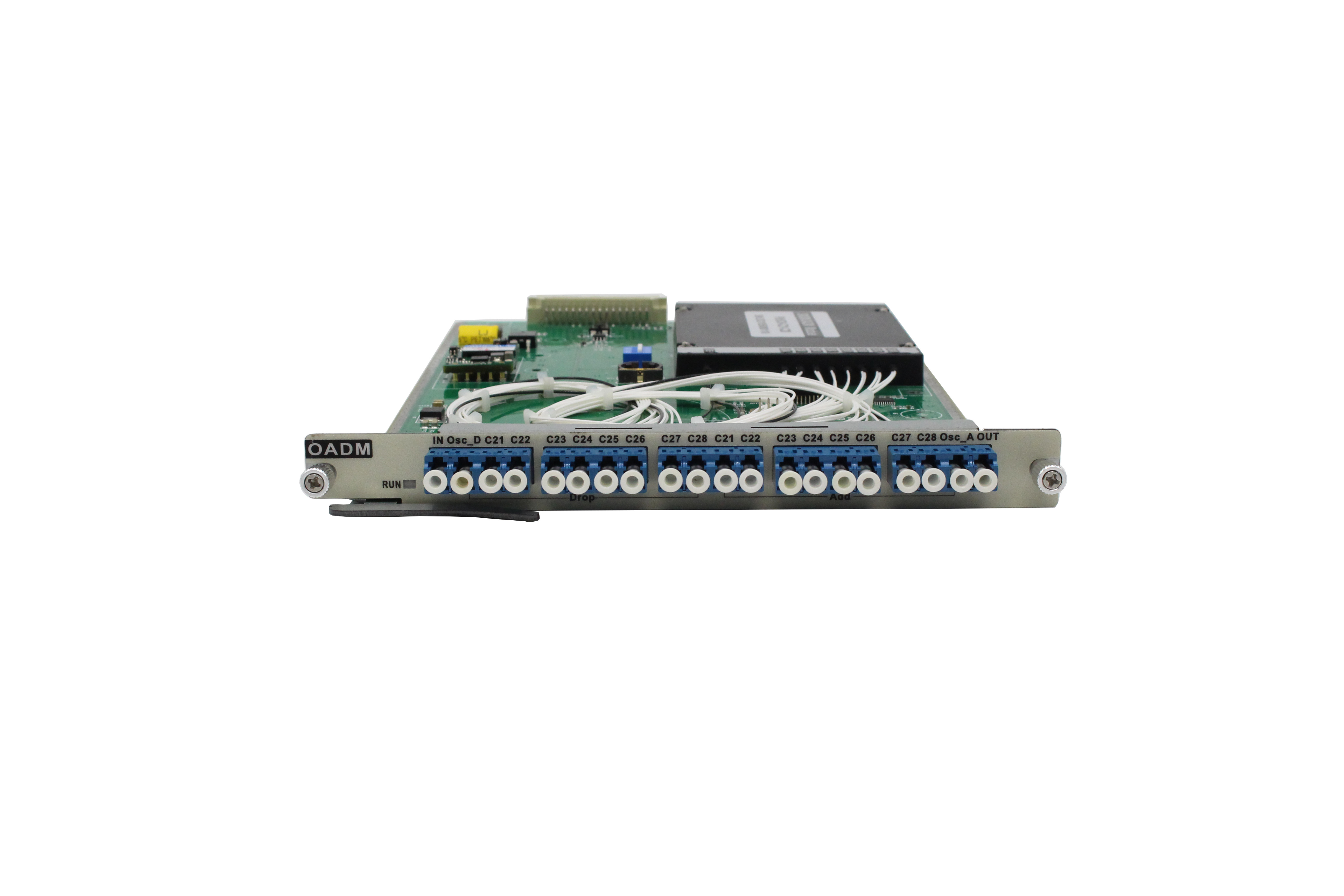

Sơ đồ sản phẩm
Cấu trúc chức năng
Hàng hải
Ưu điểm:
1. sản xuất: Chúng tôi là một nhà máy mạnh mẽ và đã được trong ngành công nghiệp này khoảng 20 năm
2. Trung tâm R & D chuyên nghiệp: Chúng tôi có một nhóm R & D chuyên nghiệp và độc lập. Hầu hết các kỹ sư của chúng tôi có hơn 5 năm kinh nghiệm.
3. Giao hàng nhanh: Hầu hết các sản phẩm đều có trong kho. Dưới 10pcs có thể sắp xếp giao hàng với 3 ngày.
4. Đơn đặt hàng nhỏ được chấp nhận: MOQ thấp được chấp nhận. 1pcs có sẵn.
5Bảo hiểm: tất cả các sản phẩm 3 năm bảo hành.
