Cisco tương thích 1.25G 80KM

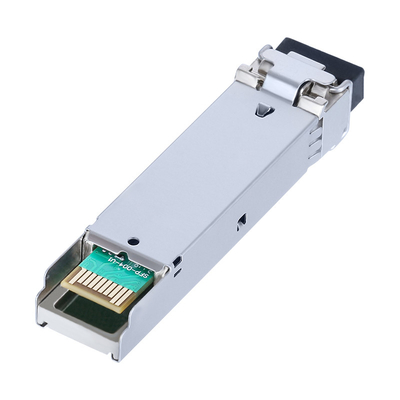

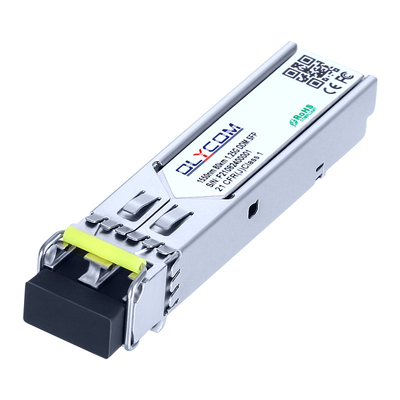

SFP TransceiverSM 1550nm Duplex Gigabit Optical SFP Module
Lời giới thiệu
Các máy thu SFP là các mô-đun hiệu suất cao, chi phí hiệu quả hỗ trợ tốc độ dữ liệu 1,25Gbps và khoảng cách truyền 80km với SMF.
Máy thu bao gồm ba phần: một bộ phát laser DFB, một pin photodiode tích hợp với một bộ khuếch đại chuyển trở (TIA) và đơn vị điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser lớp I.
Các máy thu phát tương thích với SFP Multi-Source Agreement và chức năng chẩn đoán kỹ thuật số SFF-8472.
Sản phẩmĐặc điểm
Ứng dụng
Đánh giá tối đa tuyệt đối
| Parameter | Biểu tượng | Khoảng phút | Tối đa | Đơn vị |
| Điện áp cung cấp | Vcc | - 0.5 | 4.5 | V |
| Nhiệt độ lưu trữ | T | -40 | +85 | °C |
| Độ ẩm hoạt động | - | 5 | 85 | % |
Điều kiện vận hành khuyến cáo
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | |
| Nhiệt độ khoang hoạt động | Tiêu chuẩn | Tc | 0 | +70 | °C | |
| Được mở rộng | - 20 | +80 | °C | |||
| Công nghiệp | -40 | +85 | °C | |||
| Điện áp cung cấp điện | Vcc | 3.135 | 3.30 | 3.465 | V | |
| Dòng điện | Icc | 300 | mA | |||
| Tỷ lệ dữ liệu | 0.1 | 1.25 | Gbps | |||
Đặc điểm quang học và điện
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | 1530 | 1550 | 1570 | nm | |||
| Độ rộng quang phổ ((-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | |||
| Công suất đầu ra trung bình | Pra ngoài | 0 | +5 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9.0 | dB | |||||
| Data Input Swing Differential | VIN | 180 | 1200 | mV | 2 | |||
| Kháng tần phân số đầu vào | ZIN | 90 | 100 | 110 | Ω | |||
| Khóa TX | Khóa | 2.0 | Vcc | V | ||||
| Khả năng | 0 | 0.8 | V | |||||
| TX lỗi | Phạm vi lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0.8 | V | |||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1260 | 1610 | nm | ||||
| Độ nhạy của máy thu | -26 | dBm | 3 | |||||
| Nạp quá tải máy thu | -1 | dBm | 3 | |||||
| Mức đầu tư | LOSD | -27 | dBm | |||||
| LOS khẳng định | LOSA | - 38 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
| Dữ liệu đầu ra dao động khác biệt | Vra ngoài | 600 | 800 | 1000 | mV | 4 | ||
| LOS | Cao | 2.0 | Vcc | V | ||||
| Mức thấp | 0.8 | V | ||||||
Kích thước cơ khí
