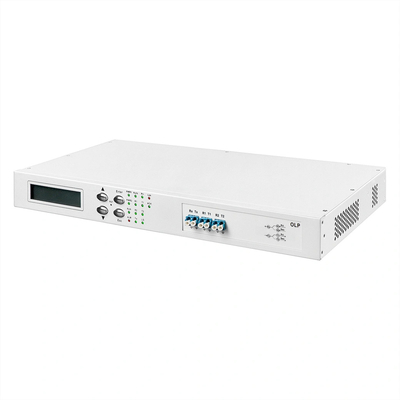

Hệ thống bảo vệ đường dây sợi quang OLP Olycom
Parameter
| Chassis | Chassis 1U độc lập |
| Nhiệt độ hoạt động | -5°C+55°C |
| Độ ẩm tương đối | 5%~95% không ngưng tụ |
| Nhiệt độ lưu trữ | -20°C75°C |
| Nguồn cung cấp điện | Nguồn cung cấp điện kép AC 220V / 50 ′′ 60Hz, DC ((-36 ′′-72) V |
| Cấu trúc | Thang 19' tiêu chuẩn 1U (483*249*44mm) |
| Tiêu thụ năng lượng tối đa | 40W |

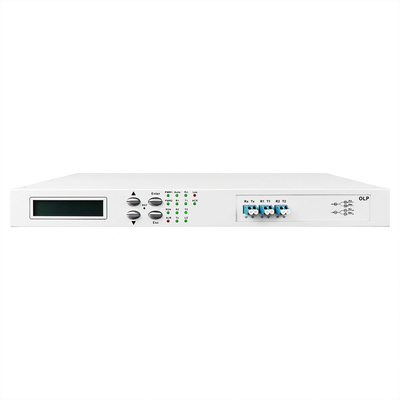

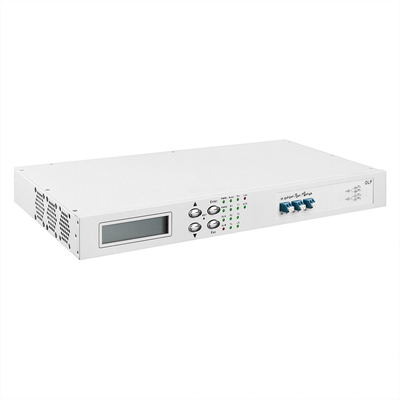

Bảng phía trước
Mô tả
1) Mô tả giao diện quang học: Vòng kẹp trên bảng điều khiển thiết bị là giao diện tín hiệu.
2) Khi tháo cáp kết nối sợi quang, hãy che nó bằng nắp bụi để ngăn chặn các vật cứng, bụi hoặc bụi bẩn khác chạm vào, làm hỏng và gây ô nhiễm cổng đầu ra quang học.
3) Màn hình LCD: hiển thị công suất quang đầu vào và đầu ra và thông tin liên quan khác.
4) ▲ Ứng phím; ▼ Ứng phím xuống; Enter Ứng phím; Esc Ứng phím hủy.
5) RST: Hỗ trợ thiết lập lại phần cứng và khởi tạo phần cứng bằng các nút điều khiển.
Bảng phía sau
Mô tả
1) khe cắm nguồn cấp điện (PIU) nằm ở mặt sau của thiết bị, hỗ trợ AC (APU) / DC (DPU) tùy chọn, và 1 + 1 dự phòng nóng của nguồn cấp điện.
2) Đèn chỉ số: PWR: bật: nguồn điện bình thường; tắt: không có nguồn điện hoặc bất thường.
3) Giao diện Ethernet RJ45, cổng serial RS-232: giao diện truyền thông cho thông tin dữ liệu giám sát thiết bị.
Các đặc điểm chính
OLP: 1+1
Biểu đồ
Thông số kỹ thuật
| Chức năng | Thông số kỹ thuật | |
| Phạm vi bước sóng làm việc | 1260nm~1650nm | |
| Loại OLP | OLP-1+1 (cấp độ truyền và tiếp nhận chọn lọc) | |
| Thời gian chuyển đổi | < 15 ms | |
| Đưa ra tổn thất | Con đường làm việc | < 4dB |
| Đường thay thế | < 1,2dB | |
| Phạm vi năng lượng quang giám sát | -50 dBm ~ +25 dBm | |
| Giao diện quang học | LC/UPC (Tự chọn) | |
| Tiêu thụ năng lượng tối đa | 5W | |
| MTBF | >100.000 giờ | |
Định nghĩa giao diện
| Giao diện | Mô tả | Chức năng / Kết nối |
| Rx | Giao diện đầu ra địa phương OLP | Kết nối với cổng RX thiết bị địa phương |
| Tiêu chuẩn | Giao diện nhận OLP địa phương | Kết nối với cổng TX thiết bị địa phương |
| R1 | Giao diện nhận tuyến chính | Kết nối với peer T1 |
| T1 | Giao diện đầu ra tuyến đường chính | Kết nối với peer R1 |
| R2 | Giao diện nhận đường sao lưu | Kết nối với peer T2 |
| T2 | Giao diện đầu ra đường sao lưu | Kết nối với peer R2 |
Định nghĩa chỉ số
| Giao diện | Mô tả | Chức năng |
| PWR1/PWR2 | Chỉ số công suất OLP |
ON, nguồn cung cấp điện OLP bình thường Ngắt, nguồn điện bị hỏng |
| RUN | Chỉ số hệ thống OLP |
ON, OLP đang hoạt động bình thường Tắt, có lỗi hoạt động. |
| ACK | Chỉ báo trả lại lệnh OLP |
Trên, có một hướng dẫn để trở lại Off, không có hướng dẫn để quay lại. |
| LOS | Chỉ báo tín hiệu OLP |
Mở, tín hiệu quang học bị mất. Tắt, tín hiệu mất rồi. |
| ALM | Chỉ báo báo động OLP | Không có tín hiệu quang hoặc đầu vào và đầu ra bất thường |
| Ô tô | Chỉ báo chế độ hoạt động của OLP |
Khởi động, hoạt động theo chế độ tự động Tắt: làm việc trong chế độ thủ công |
| R1 | Chỉ số nhận đường chính OLP |
Được rồi, nhận được bình thường. Tắt, tín hiệu không bình thường. |
| R2 | Chỉ số nhận đường dự phòng OLP |
Được rồi, nhận được bình thường. Tắt, tín hiệu không bình thường. |
| T1 | Chỉ số đầu ra đường chính OLP |
Khởi động, đầu ra bình thường Tắt, đầu ra không bình thường. |
| T2 | Chỉ số đầu ra tuyến đường dự phòng OLP |
Khởi động, đầu ra bình thường Tắt, đầu ra không bình thường. |
| Pri | Chỉ số hoạt động tuyến đường chính | Làm việc trên tuyến đường chính |
Cài đặt
1.Cài đặt chế độ làm việc
Thiết bị cung cấp hai chế độ hoạt động: chế độ thủ công và chế độ tự động.
Chế độ thủ công được sử dụng để khởi động thiết bị và chuyển đổi bắt buộc.
(1) Chọn tự động và thủ công thông qua quản lý mạng;
(2) Chọn qua nút thiết bị, nhấn lâu nút bảng điều khiển thiết bị cho đến khi đèn tự động tắt (làm việc theo hướng dẫn) hoặc đèn lên (làm việc theo tự động)
Sau khi người vận hành hoàn thành hoạt động, thiết bị nên được đặt vào chế độ hoạt động tự động, nếu không có thể xảy ra tai nạn thất bại bảo vệ.
Lưu ý: Thiết bị hỗ trợ tự động quay trở lại từ chế độ thủ công sang chế độ tự động, và thời gian quay trở lại là 5 phút theo cài đặt mặc định của nhà máy.
2- Chọn đường chính.
Thiết bị cung cấp các thiết lập tuyến đường chính. Khách hàng có thể chọn R1 hoặc R2 là tuyến đường chính theo nhu cầu; mặc định của nhà máy là R1 là tuyến đường chính
3.Cài đặt tuyến đường làm việc
mặc định của nhà máy R1 là tuyến đường làm việc chính (Pri), và R2 là tuyến đường làm việc dự phòng (Sec).
Khi thiết bị ở chế độ hoạt động tự động, thiết bị sẽ tự động chọn một tuyến đường hoạt động dựa trên điều kiện đường dây:
(1) Khi chỉ có một tuyến có sẵn: làm việc trên kênh tương ứng với tuyến có sẵn;
(2) Khi cả hai tuyến có sẵn: tuyến đường tương ứng với tuyến đường hoạt động đầu tiên trong thời gian (nếu làm việc trên kênh dự phòng,thiết bị sẽ tự động chuyển sang kênh chính sau 5 phút, miễn là thiết bị được khởi động chức năng chuyển đổi).
Khi chọn một tuyến đường thủ công, thiết lập thiết bị để chế độ thủ công và thiết lập tuyến đường làm việc thông qua các nút bảng hoặc quản lý mạng
4Đặt giá trị công suất ngưỡng
Giá trị công suất ngưỡng chuyển đổi ban đầu của thiết bị là -30dBm. Người dùng có thể thực hiện các cài đặt tương ứng theo loại thiết bị và tình hình thực tế của đường dây của bên kia.
Nguyên tắc cơ bản: Giá trị công suất ngưỡng chuyển đổi lớn hơn một chút so với giá trị công suất nhận được tối thiểu của thiết bị truyền quang, và sự khác biệt là 0,5 ~ 1dB.(Giá trị điện năng nhận được tối thiểu phải đảm bảo truyền thông bình thường của toàn bộ dịch vụ hệ thống).
5.Switchback chế độ cài đặt
Định nghĩa về chuyển đổi: Trong chế độ tự động, thiết bị chuyển đổi từ trạng thái dự phòng sang trạng thái chính. Có thể được đặt thành "chuyển đổi tự động" hoặc "không chuyển đổi tự động".Trong chế độ "tự động không chuyển ngược", ngay cả khi các điều kiện chuyển đổi trở lại được đáp ứng (cả tuyến đường chính và dự phòng đều bình thường), tuyến đường dự phòng sẽ không tự động chuyển sang tuyến đường chính.
6.Switchback cài đặt thời gian
Khi thiết bị ở chế độ "chuyển đổi tự động", đường quang ở trạng thái dự phòng và thiết bị hoạt động trong chế độ tự động,thiết bị sẽ thực hiện phát hiện ánh sáng trên đường chính và dự phòng trong thời gian thựcNếu nó phát hiện ra rằng sức mạnh quang học của đường chính và đường dự phòng nằm trong thời gian M (0 ~ 999 phút), thiết bị sẽ tự động chuyển trở lại trạng thái đường chính (Pri).
Ứng dụng
Mô tả
OLP TX được kết nối với cổng phát sáng TX của thiết bị của khách hàng
RX được kết nối với cổng nhận ánh sáng RX của thiết bị khách hàng
R1 được kết nối với các thiết bị OLP đối diện T1 thông qua cáp quang
R2 được kết nối với thiết bị OLP đối diện T2
T1 được kết nối với thiết bị OLP đối diện R1
T2 được kết nối với đầu đối diện. thiết bị OLP R2 cổng
