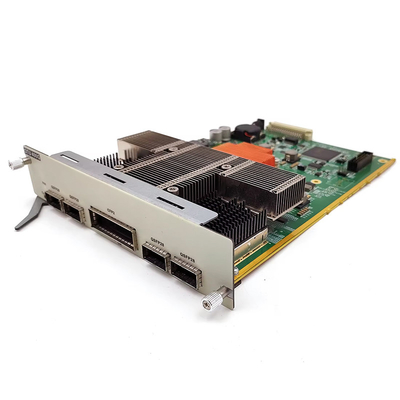

Bộ truyền tải quang Olycom 400G Muxponder CFP2 DWDM
Giới thiệu
Thông số sản phẩm
| Chức năng | Sự miêu tả |
| Giao diện |
1. Giao diện phía máy khách: 4, có thể cắm được dựa trên QSFP28 2. Giao diện bên đường dây: 1, dựa trên PDM-QPSK mạch lạc, có thể cắm CFP2 |
| Chế độ dòng | Hỗ trợ truyền trong suốt 1 dịch vụ 400G, có thể chuyển đổi 4 kênh tín hiệu quang dịch vụ 100G ở phía máy khách thành 1 kênh tín hiệu quang bước sóng tiêu chuẩn DWDM tốc độ 400G |
| Chế độ lặp lại | Hỗ trợ rơle điện bước sóng 400G |
| Hỗ trợ loại hình kinh doanh |
100GE OTU4 |
| công nghệ WDM | Hỗ trợ DWDM: Băng tần C 50GHz 96 sóng có thể điều chỉnh |
| Công nghệ FEC | Hỗ trợ SDFEC |
| Số lượng vị trí đã sử dụng | Hỗ trợ khung máy full series OM3800, chiếm 2 khe cắm, (1U) |
| Chức năng quản lý mạng |
l Hỗ trợ giám sát thời gian thực trạng thái làm việc của cổng, bao gồm: truyền công suất quang, nhận công suất quang, nhiệt độ, v.v. l Hỗ trợ chức năng loopback cổng và chức năng tắt cổng |
| Tiêu thụ điện năng tối đa | 50W (bao gồm mô-đun quang học) |
| MTBF | ＞100.000 giờ |

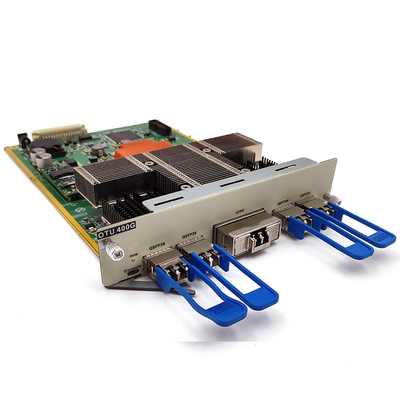

Giao diện sản phẩm
| Mục | Giao diện | Sự miêu tả |
| Giao diện CFP2 | Tx | Giao diện quang đầu ra mô-đun |
| Rx | Giao diện quang đầu vào mô-đun | |
| Giao diện QSFP28 | QSFP28 | Giao diện quang đầu vào và đầu ra mô-đun |
| Giao diện | Mục | Sự miêu tả |
| CHẠY | Chỉ báo hoạt động của thẻ OTU |
Bật, OTU hoạt động bình thường Tắt, lỗi vận hành OTU |
| QR1 | Đèn báo nhận phía mô-đun nhánh 1 |
Bật thì nhận ánh sáng bình thường Tắt, nhận ánh sáng bất thường |
| QR2 | Đèn báo nhận phía mô-đun nhánh 2 |
Bật thì nhận ánh sáng bình thường Tắt, nhận ánh sáng bất thường |
| QR3 | Đèn báo nhận ánh sáng bên mô-đun nhánh 3 |
Bật thì nhận ánh sáng bình thường Tắt, nhận ánh sáng bất thường |
| QR4 | Đèn báo nhận ánh sáng bên mô-đun nhánh 4 |
Bật thì nhận ánh sáng bình thường Tắt, nhận ánh sáng bất thường |
| CR | Chỉ báo nhận ánh sáng mô-đun bên đường |
Bật thì nhận ánh sáng bình thường Tắt, nhận ánh sáng bất thường |
Sơ đồ
Giao diện quản lý thẻ OTU
Thiết lập thẻ OTU
1. Thiết bị nhận cài đặt ngưỡng cảnh báo nguồn điện
Ngưỡng cảnh báo nguồn nhận của mô-đun quang có thể được đặt thông qua quản lý mạng. Khi nguồn nhận thấp hơn ngưỡng, thiết bị sẽ nhắc nhở báo động và thông báo cho nhân viên bảo trì chú ý để không ảnh hưởng đến hoạt động kinh doanh
2. Cài đặt chế độ ALS
Chức năng ALS có thể được thiết lập thông qua hệ thống quản lý mạng. Khi chức năng ALS được bật, bản thân mô-đun quang không thể nhận ánh sáng và bản thân mô-đun quang bên cạnh không phát ra ánh sáng.
Tổng quan về kiểm soát chất lượng
Đối với các sản phẩm mạng và truyền thông quang học, độ tin cậy phụ thuộc vào hệ thống chất lượng có cấu trúc tốt hơn là các bước thử nghiệm riêng biệt.
Tại OLYCOM, kiểm soát chất lượng được triển khai trong toàn bộ vòng đời sản phẩm—từ tìm nguồn cung ứng linh kiện đến phân phối cuối cùng—để đảm bảo hiệu suất nhất quán trong môi trường triển khai thực tế.
Tất cả các vật liệu đều được xác minh trước khi sản xuất, bao gồm mô-đun quang học, linh kiện điện tử và kết cấu cơ khí. Trong quá trình sản xuất, hệ thống kiểm tra tự động được sử dụng để duy trì độ chính xác trong lắp ráp và giảm độ biến thiên.
Mỗi sản phẩm đều trải qua quá trình xác thực chức năng, bao gồm hiệu suất truyền dữ liệu, vận hành tính năng và cung cấp năng lượng nếu có. Đối với hệ thống quang học, các thông số như độ chính xác bước sóng, chất lượng tín hiệu và độ ổn định truyền dẫn được đánh giá cẩn thận.
Để đảm bảo độ tin cậy lâu dài, các thiết bị được thử nghiệm trong các điều kiện khắc nghiệt, bao gồm sự thay đổi nhiệt độ, tiếp xúc với độ ẩm và ứng suất cơ học. Ngoài ra, việc thử nghiệm thời gian chạy kéo dài được tiến hành để xác định các lỗi sớm có thể xảy ra.
Mọi đơn vị đều phải được kiểm tra lần cuối trước khi giao hàng, với khả năng truy xuất nguồn gốc đầy đủ được hỗ trợ bởi hồ sơ kiểm tra được ghi lại và dữ liệu tuân thủ.
Bằng cách kết hợp các quy trình được tiêu chuẩn hóa với sự cải tiến liên tục, OLYCOM đảm bảo các giải pháp mạng ổn định, bền bỉ và sẵn sàng sử dụng tại hiện trường.
