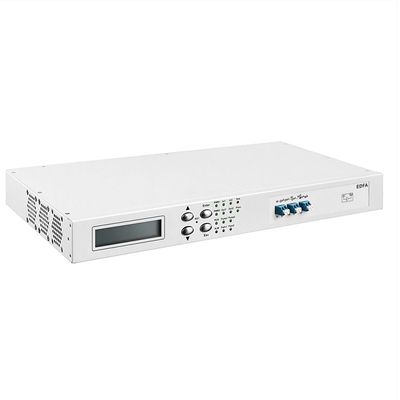

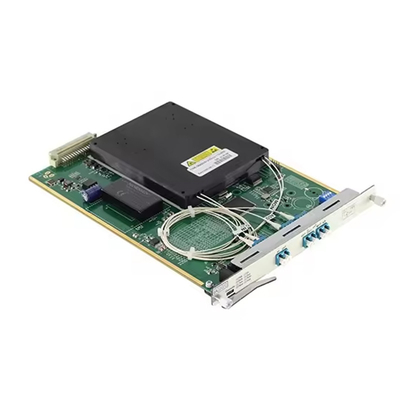

EDFA 1U Rack or Card loại tấm khuếch đại sợi Erbium
| Chức năng | Mô tả | |
| Phạm vi bước sóng làm việc | Loại tiêu chuẩn: 1529nm ~ 1561nm Loại mở rộng: 1528nm ~ 1568nm | |
| Loại EDFA | Tăng cường năng lượng OBA | Tăng cường điện OPA |
| Lượng điện quang đầu vào tối thiểu | -22dBm | -32dBm |
| Công suất quang đầu ra tối đa | +20dBm | +16dBm |
| Lợi nhuận tối đa | 17dB | 20dB |
| Con số tiếng ồn | < 5,5dB | |
| Tăng độ phẳng | < 1,5dB | |
| Công nghệ độc quyền | Hỗ trợ khóa tăng cường, tăng cường điều chỉnh, công nghệ điều khiển tạm thời, tự động tắt năng lượng quang đầu ra | |
| Chức năng quản lý mạng |
Hỗ trợ giám sát thời gian thực về tình trạng hoạt động của EDFA, bao gồm: năng lượng quang học, bơm, nhiệt độ, v.v. Mức ngưỡng tắt bơm hỗ trợ và chức năng thiết lập thời gian phục hồi tự động |
|
| Số lượng khe trống được sử dụng | Hỗ trợ OSP3800 khung xe toàn bộ, chiếm 1 khe, (0.5U) | |
| Giao diện quang học | LC/UPC | |
| Tiêu thụ năng lượng tối đa | 15W | |
| MTBF | >100.000 giờ | |
Tính năng sản phẩm
(1) hỗ trợ C-band DWDM hệ thống tăng cường quang học
(2) hỗ trợ chức năng khuếch đại đầu vào tín hiệu OSC tùy chọn
(3) hỗ trợ khuếch đại công suất, khuếch đại đường dây (chuếch đại quang học thứ cấp), khuếch đại trước
(4) hỗ trợ quản lý mạng SNMP dựa trên IP, phương pháp quản lý mạng CLI, Web
(5) có thể theo dõi: dòng truyền bơm, công suất đầu ra bơm, công tắc bơm, nhiệt độ bơm, công suất quang vào, công suất quang ra, nhiệt độ mô-đun
(6) hỗ trợ công tắc bơm có thể cấu hình, chế độ AGC và chế độ APC (năng lượng quang đầu vào và đầu ra có thể điều chỉnh)
(7) hỗ trợ cổng giám sát quang học (MON).
Định nghĩa giao diện
| Giao diện | Điểm | Chức năng / Mô tả |
| Trong | Giao diện đầu vào EDFA | Cổng đầu vào điện quang tín hiệu nhỏ |
| Ra ngoài. | Giao diện đầu ra EDFA | Cổng quang đầu ra EDFA Amplification. |
| OSC_IN | Cổng đầu vào kênh giám sát | Liên kết với thẻ quản lý mạng SFP TX để truyền thông tin quản lý mạng. |
| OSC_Out | Cổng đầu ra kênh giám sát | Liên kết với thẻ quản lý mạng SFP RX để truyền thông tin quản lý mạng. |
| MON | Cảng giám sát | Giao diện giám sát hiệu suất EDFA, OPM liên kết hoặc quang phổ. |
Mô tả chỉ số
| Giao diện | Điểm | Mô tả |
| PWR | Chỉ số công suất EDFA | Mở, nguồn điện EDFA bình thường; tắt, nguồn điện bị hỏng. |
| RUN | Chỉ số hoạt động của EDFA | ON, EDFA hoạt động bình thường; off, hoạt động bị lỗi. |
| Trong | Chỉ báo báo động đầu vào EDFA | On, input là bất thường; off, input là bình thường. |
| Ra ngoài. | Chỉ báo báo động đầu ra EDFA | Mở, đầu ra là bất thường; tắt, đầu ra là bình thường. |
| Thêm | Chỉ số báo động nhiệt độ của mô-đun EDFA | On, nhiệt độ của module EDFA là bất thường; off, nhiệt độ của module là bình thường. |
| Ptem | Chỉ báo nhiệt độ bơm | On, nhiệt độ bơm là bất thường; off, nhiệt độ bơm là bình thường. |
| Bơm | Chỉ báo cảnh báo bơm | Bơm đang hoạt động; tắt, bơm đang hoạt động. |
| Pam. | Chỉ báo báo động lượng bơm | Mở, dòng máy bơm là bất thường; tắt: dòng máy bơm là bình thường. |
