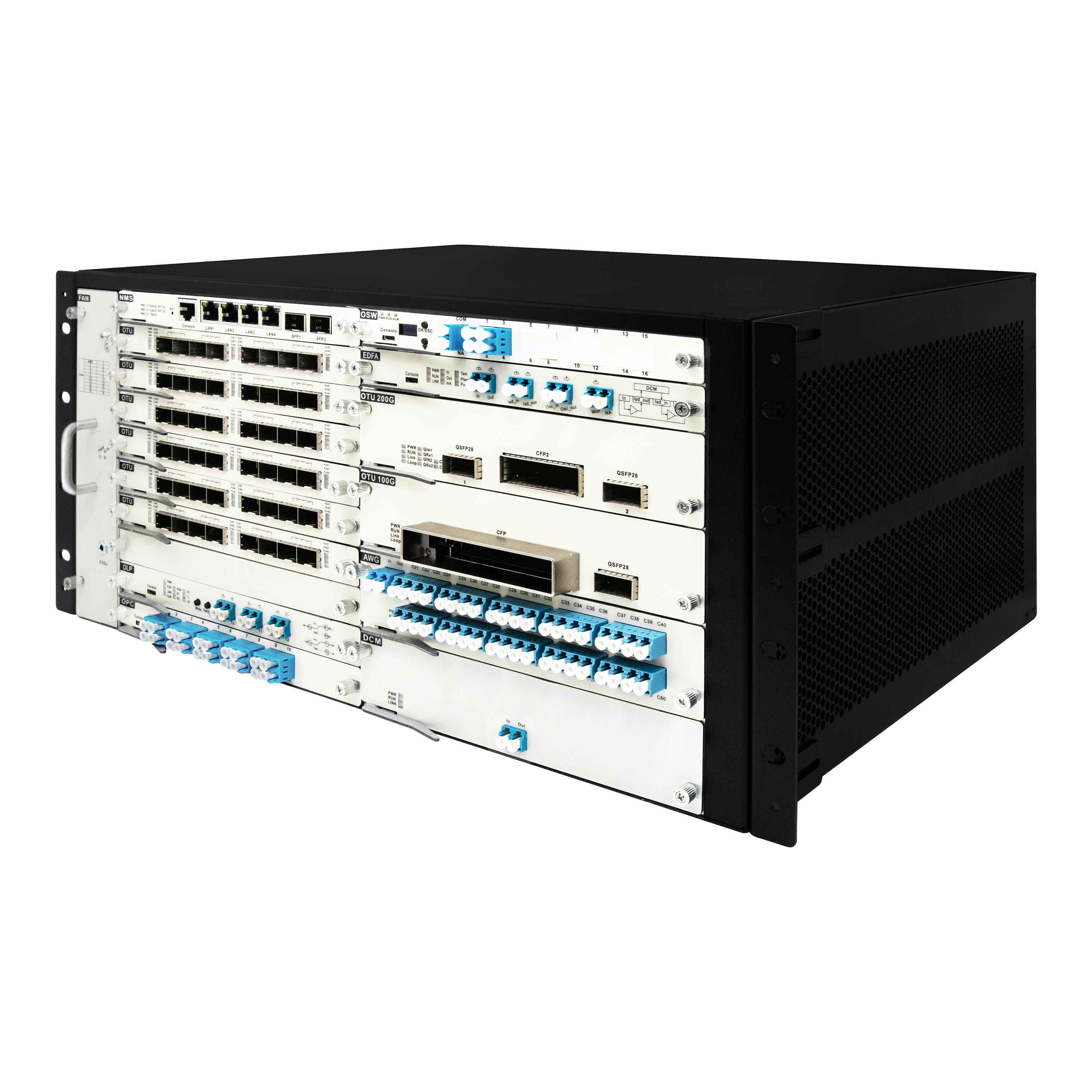

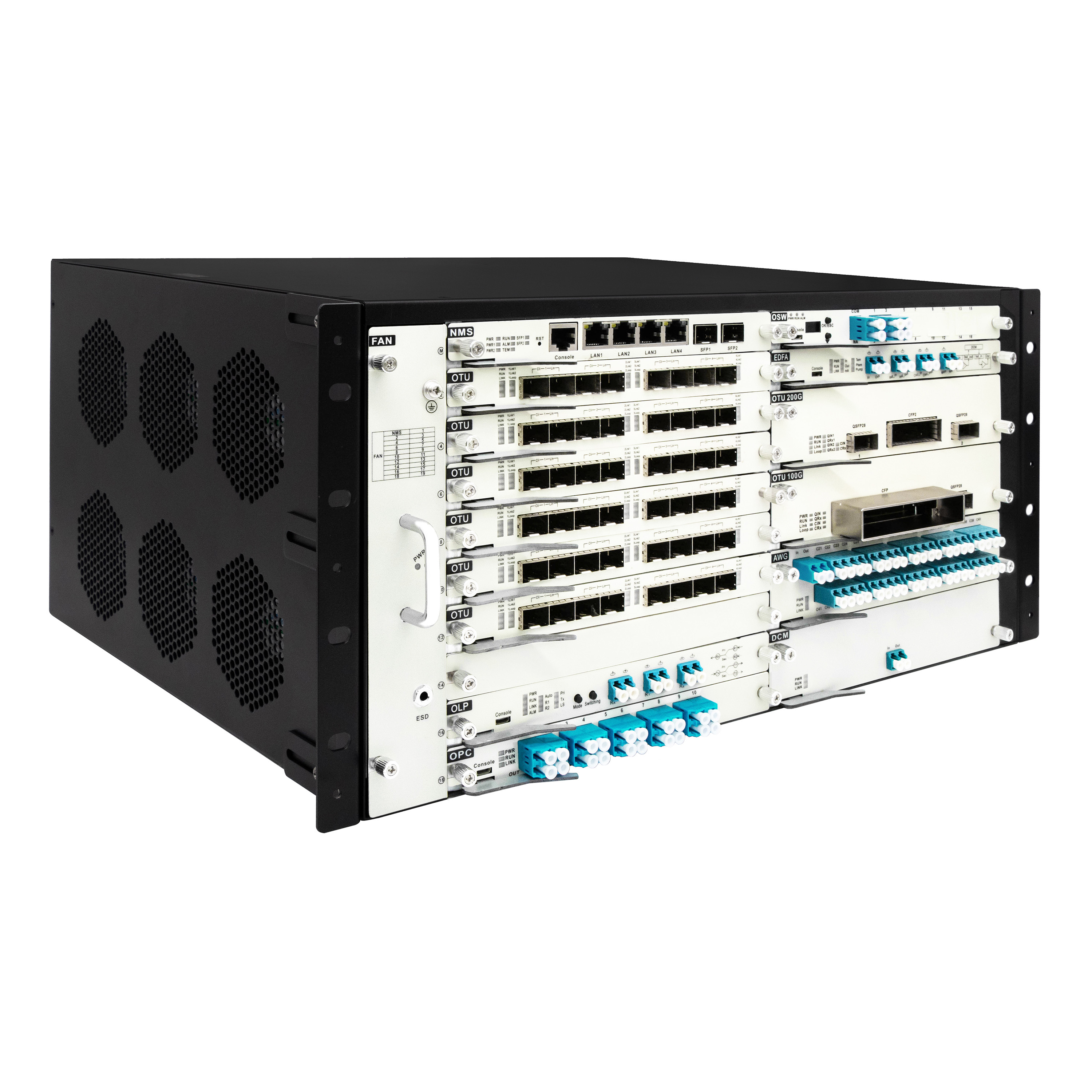

Hệ thống thiết bị truyền quang DWDM 5U
Giới thiệuNền tảng truyền DWDM / OTN
OM3800-5U được thiết kế với một cấu trúc thả thẻ 5U gắn trên kệ 19 inch tiêu chuẩn, khung gầm duy nhất cung cấp 20 khe cắm module chức năng, 2 khe cắm nguồn và 1 khe cắm quạt.Nó áp dụng một thiết kế đầu ra sợi phanh phía trước, đặt tất cả các giao diện quang học và giao diện quản lý mạng ở phía trước..Không khí lạnh được hút vào khung do đơn vị quạt làm mát, và sau đó thải ra từ phía bên trái của khung.

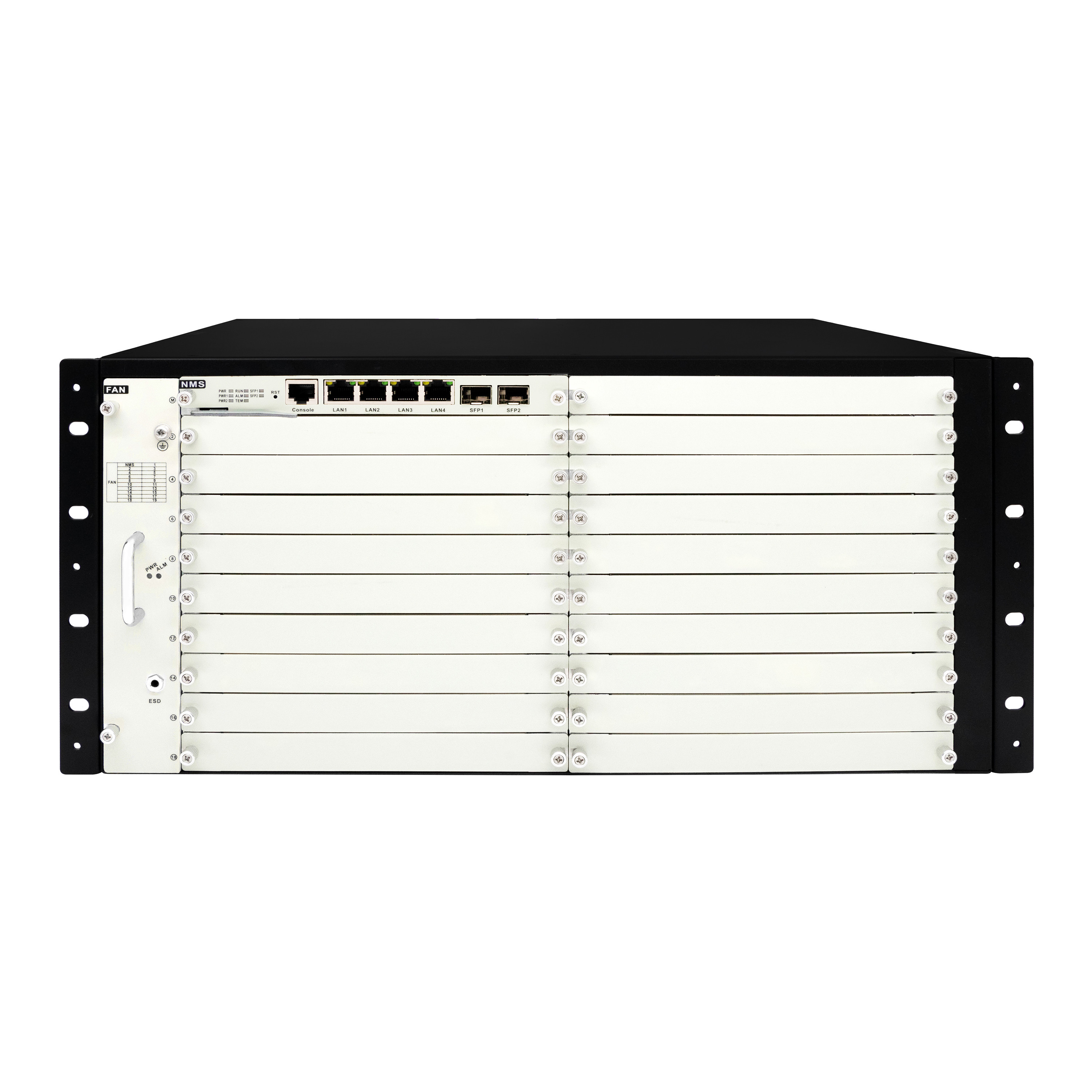

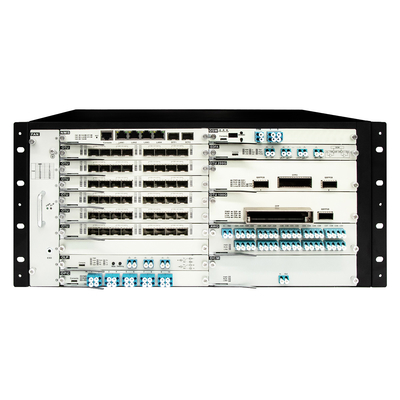

Bảng phía trước
Lưu ý:
1. SLOT1 là để chèn thẻ điều khiển NMS (Hệ thống quản lý mạng), trong khi SLOT2 đến 19 có thể chứa nhiều loại danh thiếp khác nhau.
2. FAN Slot: Được sử dụng để làm mát khung xe. Chỉ báo PWR đang hoạt động cho thấy nguồn cung cấp điện bình thường cho khe quạt. Nếu đèn ALM màu đỏ, nó cho thấy sự cố của quạt. Thông thường,đèn ALM nên tắt.
3Đèn chỉ số:
- PWR: ON - nguồn điện bình thường; Off - Không có nguồn điện hoặc bất thường.
- ALM: bật - Máy quạt hoặc báo động nhiệt độ cao; tắt - bình thường.
Bảng phía sau
1. khe cắm nguồn cấp điện (PIU) nằm ở phía sau của thiết bị, hỗ trợ cả dòng điện xoay (AC - APU) và dòng điện đồng (DC - DPU) tùy chọn.cung cấp việc sa thải.
2Đèn chỉ số:
- PWR-DC, PWR-AC: bật - nguồn điện bình thường; tắt - Không cung cấp điện hoặc bất thường.
Các thông số sản phẩm
| Name | Dvăn bản | |
| Công suất truyền tải | 96x10Gbps /96x100Gbps | |
| Đơn vị quản lý mạng | Màn đĩa quản lý mạng EMS | |
| OTU |
Hỗ trợ 1.25G ~ 10Gbps, 100Gbps
|
|
| MUX/DEMUX | Hỗ trợ 8ch/16ch/40ch/48ch | |
| EDFA | Bộ khuếch đại sợi EDFA được tăng cường bằng erbium | |
| DCM | DCM:G.652/G655 Mô-đun sợi bù đắp phân tán | |
| OLP | Bảo vệ quang OLP | |
| Kích thước | Thẻ dịch vụ | 191 (W) x 253 (D) x 20 (H) mm |
| Chassis 4 khe 1U | 482.5 (W) x 350 ((D)) x 44.5 (H) mm | |
| 2U Chassis 8 khe | 482.5 (W) x 350 ((D)) x 89 (H) mm | |
| 5U Chassis 20 khe | 482.5 (W) x 350 ((D)) x 222.5 (H) mm | |
| Môi trường | Nhiệt độ hoạt động | -10 °C ~ 60 °C |
| Nhiệt độ lưu trữ | -40 °C ~ 80 °C | |
| Độ ẩm tương đối | 5% ~ 95% Không ngưng tụ | |
| Chế độ cung cấp điện | Cung cấp điện kép, tùy chọn AC220V/DC-48V | |
| Tiêu thụ năng lượng | 1U < 120W, 2U < 200W, 5U < 400W | |
