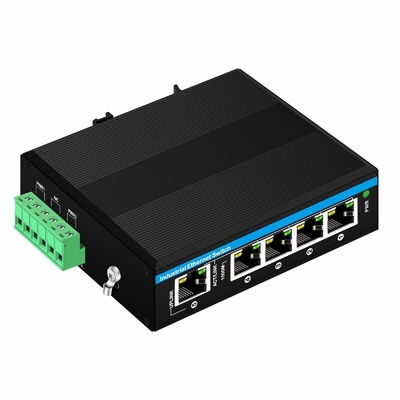

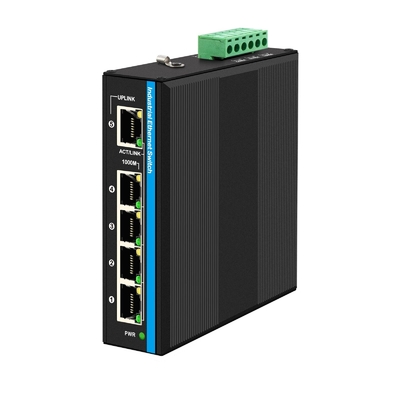

5 cổng gigabit POE chuyển đổi E-Mark 10/100/1000mbps
Bộ mở rộng PoE công nghiệp 30W/60W/90W
Đưa ra công tắc không quản lý 5 cổng:
Dòng IM-WPD054GE là bộ chuyển đổi PoE / PD Ethernet công nghiệp 10/100/1000 Mbps có các tính năng dưới đây
Thiết kế công nghiệp đáng tin cậy có thể đảm bảo hoạt động liên tục và ổn định của hệ thống tự động hóa.
Thông số kỹ thuật của bộ mở rộng poe
| Tên sản phẩm | 10/100/1000Mbps Industrial PoE/PD Ethernet Switch ((5TP) |
| Mô hình số. | IM-WPD054GE |
| Cảng | 5 x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
| Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((POE) IEEE 802.3 tại 30W ((POE +) IEEE 802.3bt 90W ((POE++) |
| Tính năng chuyển đổi |
Phương thức truyền: Lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 10Gbps ((không tắc nghẽn giao thông) Tỷ lệ chuyển tiếp: 14,88Mpps 2K. Kích thước bộ đệm gói: 1.75Mb |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
| Đèn LED |

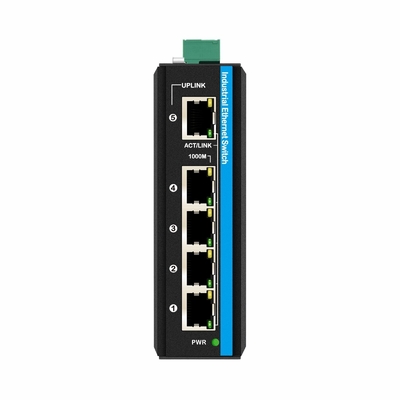

Năng lượng, mạng PWR: Điện lực Màu cam đồng: Chỉ số tốc độ On:Tốc độ làm việc là 1000Mbps Tắt:Tắt kết nối hoặc tốc độ làm việc là 10/100Mbps Xanh đồng: Chỉ số liên kết/Hành động On: truyền thông là bình thường Nhấp nháy: đang truyền Tắt: truyền không bình thường |
| Nguồn cung cấp điện |
Sức mạnh đầu vào PoE đơn: 30W/60W/90W ((cổng 5) Sức mạnh đầu ra PoE duy nhất: 15.4W/30W ((cổng 1~4) Điện áp đầu ra PoE đơn: DC48V ((cổng 1 ~ 4) |
| Đường dây PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+),7/8 (V-) |
| Môi trường |

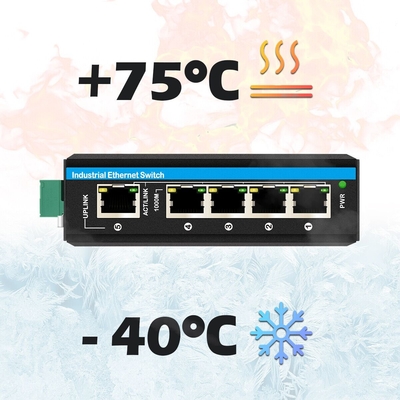

Nhiệt độ làm việc: -40°75°C Nhiệt độ lưu trữ: -40 °C -85 °C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD:IEC61000-4-2, không khí ± 15KV, tiếp xúc ± 6KV EFT:IEC61000-4-4, chung ±6KV Dòng điện: IEC61000-4-5, Khác nhau ± 2KV, Thường xuyên ± 6KV |
| Chứng nhận |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 Đơn vị xác định số lượng và số lượng máy tính được sử dụng2021 Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phần B (Lớp B) ANSI C63.4:2014 |
| Thông tin cơ khí |

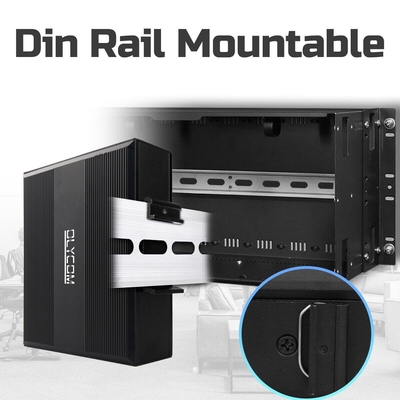

Vỏ: Vỏ kim loại lồi sóng, lớp an toàn: IP40 Kích thước: 114*93*35mm, Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường |
| Bảo hành | 3 năm |
Ứng dụngcủa bộ mở rộng POE ngoài trời
Hộp đóng gói của bộ chuyển đổi không quản lý Din rail:
Các tùy chọn đặt hàng
| IM-WS050GE |
Chuyển đổi Ethernet công nghiệp 5*100/1000M, Không quản lý, Không PoE, DC12V ~ DC52V đầu vào kép Lý tưởng trong mạng xe hoặc hệ thống tự động hóa công nghiệp |
| IM-WP054GE |
Chuyển đổi PoE công nghiệp 5 * 100/1000M, Không quản lý, PoE af / at cho cổng 1 ~ 4, ngân sách 120W, DC48V ~ DC52V đầu vào kép Lưu ý: PoE bt*60W là tùy chọn Lý tưởng trong hệ thống an ninh CCTV |
| IM-WP054BGE |
Chuyển đổi PoE công nghiệp 5 * 100/1000M, Không quản lý, PoE af / at cho cổng 1 ~ 4, ngân sách 120W, DC12V ~ DC48V đầu vào kép Với bộ tăng cường năng lượng bên trong Lý tưởng trong hệ thống năng lượng mặt trời |
|
IM-WPD054GE
|
Chuyển đổi PoE công nghiệp 5*100/1000M, Không quản lý, cổng 1*PD ((30W/60W/90W) + PoE af/at cho cổng 1~4 Không cần phải sử dụng nguồn điện bổ sung Lý tưởng trong hệ thống an ninh CCTV |
FAQ:
1. Q: Liệu bộ mở rộng PoE 4 cổng công nghiệp này hỗ trợ đầu ra điện 24VDC?
A: Không, sản phẩm này không hỗ trợ các thiết bị PoE 24VDC thụ động, và nó chỉ hỗ trợ các thiết bị PoE 48VDC tiêu chuẩn IEEE802.3af / at.
A Bộ chia PoE là cần thiết nếu bạn cần kết nối một thiết bị PD dựa trên 24VDC.
2. Q: Đó là một chuyển đổi mạng công nghiệp được quản lý?

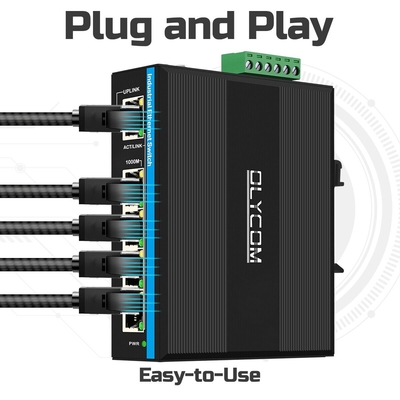

A:Nó là công nghiệp không quản lý PoE chuyển đổi và không cần bất kỳ thiết lập, cắm và chơi, dễ sử dụng.
3. Q: Tôi có thể sử dụng nó với một thiết bị không PoE?
A:Phải, chắc chắn, nếu một thiết bị không có PoE được kết nối với công nghiệp 5 cổng PoE.
Chuyển mạch PoE 5 cổng công nghiệp sẽ chỉ cung cấp dữ liệu, và không cung cấp năng lượng nữa.
4. Q: Nó có thể làm việc với các thiết bị 10/100Mbps?
A:Vâng, tốc độ cổng Ethernet tự động thích nghi, nó là kết nối liền mạch với các cài đặt bổ sung.
