Olycom Industrial quản lý Ethernet Bypass Fiber Switch
Giới thiệu về chuyển đổi mạng công nghiệp
IM-FBS240GW là một công nghệ chuyển đổi bỏ qua sợi sợi 10/100/1000 Mbps hỗ trợ các tính năng sau
Và như là một phần không thể thiếu của hệ thống truyền thông quang học & bảo vệ, các đường bỏ qua sợi rất đáng tin cậy và ổn định cho các nhu cầu đường quang khác nhau như
Trong khi đó, các công tắc truyền sợi đặc trưng
Thông số kỹ thuật của bộ chuyển đổi bằng sợi bỏ qua
| Cảng |
2 cổng SFP x 100M/1G/2.5G SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500m 4x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
| Tiêu chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 58Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Khoảng cách truyền cổng SFP: 20Km, 40Km, 60Km, 80Km, 100Km |
| Đèn LED |
Điện, mạng, sợi PWR: Điện lực FX: Cổng sợi ((1/2) Màu cam: Link/ACT Màu xanh lá cây: Tốc độ mạng 1000M ((tắt khi 100Mb/s) |
| Nguồn cung cấp điện |
Điện áp đầu vào dư thừa: DC12-52V Năng lượng không tải: 5W Kết nối ngược: hỗ trợ |
| Môi trường |
Nhiệt độ làm việc: -40 ∼75°C Nhiệt độ lưu trữ: -40 ∼ 85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
| Chứng nhận |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 Đơn vị xác định số lượng và số lượng máy tính được sử dụng2021 Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân đoạn B ((Lớp B) ANSI C63.4:2014 |
| Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng Lớp an toàn: IP40 Kích thước: 158 x 115 x 60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng ròng/trọng lượng tổng: 0,75kg/0,9kg |
| Bảo hành | Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Đặc điểm quản lý
Tính năng bỏ qua quang học
| Tên sản phẩm | Phương pháp Bypass Sợi |
| Giao diện điện | Khung đầu cuối công nghiệp tiêu chuẩn. |
| Bảo vệ cực | Hỗ trợ |
| Giao diện sợi quang | LC |
| Phạm vi bước sóng | 850±40/1300±40nm; 1260~1650nm |
| Độ dài sóng thử nghiệm | 850/1300nm; 1310/1550nm |
| Thêm Loss | Loại:0.6 dB tối đa:1.0 dB; kiểu:0.6dB tối đa:1.0 dB |
| Lợi nhuận mất mát | MM≥30 dB SM≥50 dB |
| Truyền thông qua kênh | MM≥35 dB SM≥55 dB |
| Mất phân cực | ≤ 0,05 dB |
| Mất bước sóng | ≤ 0,05 dB |
| Mất nhiệt độ | ≤ 0,05 dB |
| Khả năng lặp lại | ≤ 0,05 dB |
| Điện áp hoạt động | 3.3V-5V |
| Thời gian sử dụng | ≥100000000 lần |
| Thời gian chuyển đổi | ≤ 10 ms |
| Năng lượng quang truyền | ≤ 500 MW |
| Môi trường |
Nhiệt độ làm việc: -20°~ 70°C Nhiệt độ lưu trữ: -40 °C - 85 °C |
Câu hỏi thường gặp
Chuyển đổi của bạn hỗ trợ 155Mb / s transceivers?
A: Vâng, tốc độ quang là 100M / 1000M / 2500M. Vui lòng chỉ cấu hình tốc độ 100M trong giao diện quản lý, các mô-đun megabit đang hoạt động.
Có thể in logo của tôi không?
A: Có, nó thường nằm trên bảng điều khiển trên cùng của thiết bị.
Làm thế nào tôi có thể lấy mẫu để xét nghiệm?
A: Chúng tôi có nhiều cửa hàng Amazon. Vui lòng tìm kiếm thương hiệu Olycom của chúng tôi hoặc tên mô hình nếu bạn biết.
Bạn cũng được chào đón để nói chuyện với chúng tôi cho một mua tiêu chuẩn.
Lực điện tăng là gì?
A: 6KV. Đây là tiêu chuẩn phổ biến trên thị trường hiện nay.
Các công tắc của anh có hỗ trợ bất kỳ giao thức vòng nào không?
A: Vâng, các công tắc của chúng tôi hỗ trợ STP / RSTP / MSTP và ERPS cho cấu hình vòng.

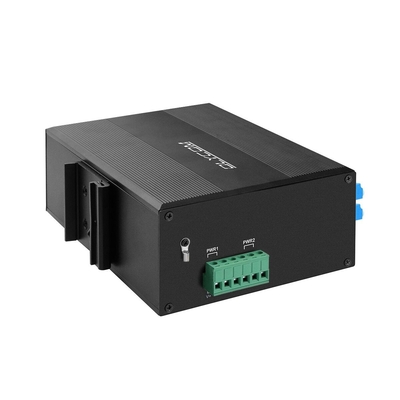

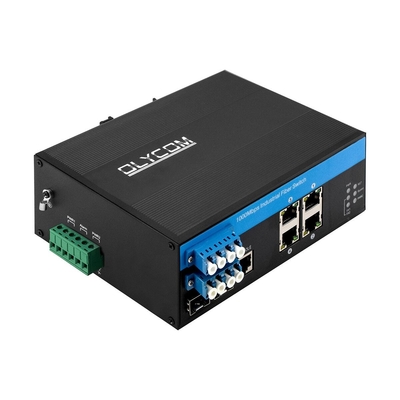

Hình ảnh sản phẩm
