Bộ chuyển mạch quản lý Gigabit 12 cổng ethernet
4SFP+8RJ45 DIN-Rail đầu vào nguồn kép
Các tính năng chính của bộ chuyển mạch công nghiệp được quản lý
Thông số kỹ thuật của Bộ chuyển mạch Gigabit đầy đủ công nghiệp
| Tên sản phẩm | Bộ chuyển mạch cáp quang công nghiệp quản lý 10/100/1000Mbps (4F+8TP) |
| Mã sản phẩm | IM-FS480GW |
| Cổng |
4 cổng SFP 1000Mpbs SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8 cổng UTP RJ45 10/100/1000M (Hỗ trợ tự động cảm biến MDI/MDIX) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| ID VLAN | 4096 |
| Jumbo Frame | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống: 58Gbps (không tắc nghẽn) Kích thước DRAM: 128M Kích thước Flash: 16M |
| Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn không chống nhiễu (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn chống nhiễu (≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
| Đèn LED | Nguồn, mạng, cáp quang |
| Nguồn điện |
Điện áp đầu vào: DC 12-52V; Công suất không tải: 5W; Kết nối ngược: hỗ trợ |

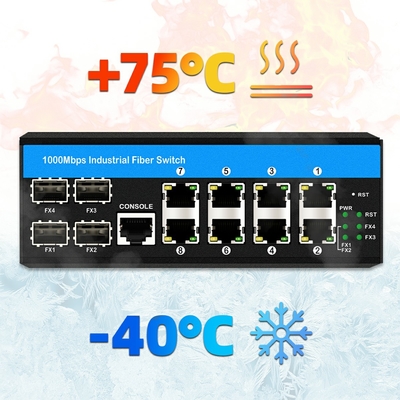

| Môi trường | Nhiệt độ làm việc: -40°C ~ 75°C; Nhiệt độ lưu trữ: -40°C ~ 85°C; Độ ẩm làm việc: 10%~90%, không ngưng tụ; Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn công nghiệp |
EMI: FCC Phần 15 Phụ lục B Lớp A, EN 55022 Lớp A EMS: EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Surge) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8; Kiểm soát giao thông: NEMA-TS2; Rung động: IEC 60068-2-6; Rơi tự do: IEC 60068-2-32; Sốc: IEC 60068-2-27; Giao thông đường sắt: EN 50121-4 |
| An toàn | Dấu CE, thương mại; CE/LVD EN60950 |
| Thông tin cơ khí |

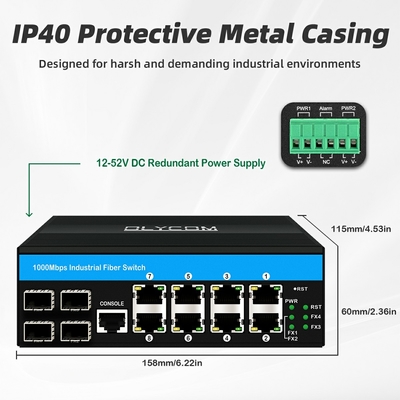

Vỏ: Vỏ kim loại có rãnh; Lớp an toàn: IP40; Kích thước: 158 x 114,8 x 60mm; Phương pháp lắp đặt: Lắp ray DIN |
| Bảo hành | 3 năm |
Ứng dụng
Câu hỏi thường gặp
1. Đầu vào nguồn là gì?
A: Đối với các bộ chuyển mạch không phải PoE được quản lý, nó nhận DC12V~52V, đối với các bộ chuyển mạch PoE được quản lý, nó nhận DC48V~52V.
Tất cả các mẫu đều hỗ trợ đầu vào dự phòng.
2. Ngân sách PoE là bao nhiêu?
A: Đầu ra PoE tiêu chuẩn là 30W mỗi cổng.
Lấy IM-FP288GW làm ví dụ, nó có 8 cổng PoE, vì vậy ngân sách là 30W/cổng * 8 cổng = 240W.
Chúng tôi cũng có thể hỗ trợ đầu ra 60W nếu được yêu cầu, vui lòng xác nhận với chúng tôi.
3. Làm thế nào để tôi cài đặt thiết bị?

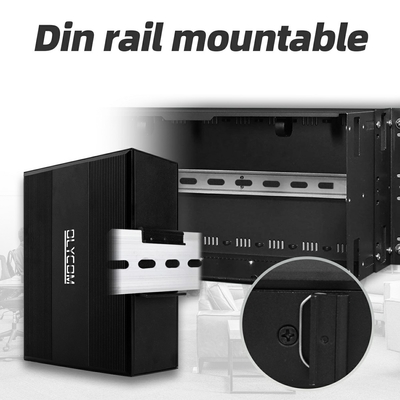

A: Mỗi mẫu trong dòng này hỗ trợ lắp DIN35/Tường.
Nó yêu cầu các phụ kiện cần thiết trong quá trình lắp đặt như vít, bộ lắp đặt, v.v., một số trong số đó được bao gồm trong hộp đóng gói, một số thì không.
4. Bộ chuyển mạch của bạn có hỗ trợ bộ thu phát 155Mb/s không?
A: Có, tốc độ quang là 100M/1000M/2500M. Vui lòng chỉ cần cấu hình tốc độ 100M trong giao diện quản lý, các mô-đun megabit đang hoạt động.
5. Bạn có thể cho tôi biết các chỉ báo hoạt động như thế nào không?
A: Đây là dòng bộ chuyển mạch được quản lý dựa trên Vitesse của chúng tôi và tất cả các mẫu đều có định nghĩa chỉ báo giống nhau như sau.
PWR: Nguồn
FX: Cổng cáp quang (1/2/3/4)
Cam: Liên kết/Hoạt động
Xanh lá: Tốc độ mạng 1000M (tắt khi là 100Mb/s)
