Chuyển đổi bỏ qua sợi quang được quản lý trên web
Giới thiệu về công nghiệp quản lý chuyển đổi
Thông số kỹ thuật của Switch Ethernet được quản lý
| Tên sản phẩm | 10/100/1000Mbps điều khiển công nghiệp Fiber Bypass Switch (2F + 8TP) |
| Mô hình số. | IM-FBS280GW |
| Cảng |
Cổng SFP 2 x 1000Mpbs SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Bảng địa chỉ MAC | 8K |
| Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 58Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Khoảng cách truyền cổng SFP: 20Km, 40Km, 60Km, 80Km, 100Km |
| Đèn LED | Điện, mạng, sợi, bypass |
| Nguồn cung cấp điện |
Điện áp đầu vào: DC 12-52V Năng lượng không tải: 5W Kết nối ngược: hỗ trợ |
| Môi trường |
Nhiệt độ làm việc: -40 ∼75°C Nhiệt độ lưu trữ: -40 ∼ 85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 Đơn vị xác định số lượng và số lượng máy tính được sử dụng2021 Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân đoạn B ((Lớp B) ANSI C63.4:2014 |
| Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng Lớp an toàn: IP40 Kích thước: 158 x 115 x 60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng ròng/trọng lượng tổng: 0,75kg/0,9kg |
| Bảo hành | Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Đặc điểm quản lý
Tính năng chuyển mạch bỏ qua quang học
| Tên sản phẩm | Bộ chuyển đổi quang bỏ sợi |
| Giao diện điện | Khung đầu cuối công nghiệp tiêu chuẩn. |
| Bảo vệ cực | Hỗ trợ |
| Giao diện sợi quang | LC |
| Phạm vi bước sóng | 850±40/1300±40nm; 1260~1650nm |
| Độ dài sóng thử nghiệm | 850/1300nm; 1310/1550nm |
| Thêm Loss | Loại:0.6 dB tối đa:1.0 dB; kiểu:0.6dB tối đa:1.0 dB |
| Lợi nhuận mất mát | MM≥30 dB SM≥50 dB |
| Truyền thông qua kênh | MM≥35 dB SM≥55 dB |
| Mất phân cực | ≤ 0,05 dB |
| Mất bước sóng | ≤ 0,05 dB |
| Mất nhiệt độ | ≤ 0,05 dB |
| Khả năng lặp lại | ≤ 0,05 dB |
| Điện áp hoạt động | 3.3V-5V |
| Thời gian sử dụng | ≥100000000 lần |
| Thời gian chuyển đổi | ≤ 10 ms |
| Năng lượng quang truyền | ≤ 500 MW |
| Môi trường |
Nhiệt độ làm việc: -20°~ 70°C Nhiệt độ lưu trữ: -40 °C - 85 °C |
Biểu đồ kết nối
1Mô-đun quang SFP kép
Câu hỏi thường gặp
Chuyển đổi của bạn hỗ trợ 155Mb / s transceivers?
A: Vâng, tốc độ quang là 100M / 1000M / 2500M. Vui lòng cấu hình tốc độ 100M trong giao diện quản lý, các mô-đun megabit đang hoạt động.
Có thể in logo của tôi không?
A: Có, nó thường nằm trên bảng điều khiển trên cùng của thiết bị.
Lực điện tăng là gì?
A: 6KV. Đây là tiêu chuẩn phổ biến trên thị trường hiện nay.
Các công tắc của anh có hỗ trợ bất kỳ giao thức vòng nào không?
A: Vâng, các công tắc của chúng tôi hỗ trợ STP / RSTP / MSTP và ERPS cho cấu hình vòng.
Danh sách bao bì
Khi sử dụng sản phẩm lần đầu tiên, xin vui lòng kiểm tra trước tiên liệu bao bì và phụ kiện có hoàn chỉnh không!
Lưu ý: Máy phát quang sợi và bộ điều hợp điện KHÔNG bao gồm trong gói, bạn cần mua riêng biệt.

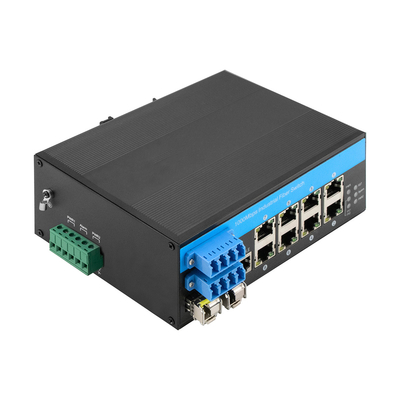

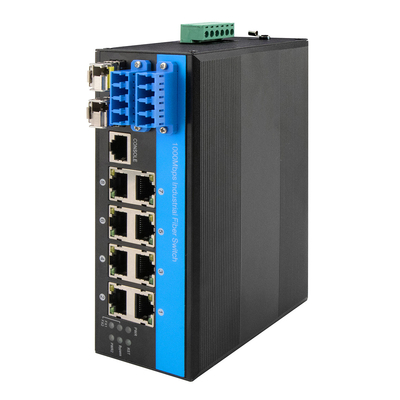

Hình ảnh sản phẩm
