24 Port 2.5G L3 Managed PoE Switch
Tính năng của Switch Ethernet được quản lý
Thông số kỹ thuật của 24 Port PoE Switch
| Giao diện I/O | |
| Điện vào | AC100-240V/50-60Hz |
| Ethernet |
24* 100/1000/2500 Mbps Cổng PoE (1-4 Cổng hỗ trợ IEEE802.3bt ((90W)) Cổng 6* 10G SFP+ 1* RJ45 Console Port |
| Hiệu suất | |
| Dải băng thông | 240Gbps |
| Tỷ lệ chuyển tiếp gói | 178.56Mpps |
| DDR SDRAM | 512MByte |
| Bộ nhớ flash | 32MByte |
| Bộ nhớ đệm | 16Mbit |
| Bảng địa chỉ MAC | 32K |
| Khung Giống | 10Kbyte |
| VLAN | Phạm vi VLAN 1-4094, với VLAN hoạt động tối đa 4K |
| Tiêu chuẩn | |
| Giao thức mạng |
IEEE802.3 Ethernet MAC IEEE802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z 1000BASE-X Gigabit Ethernet (SFP) IEEE 802.3ae 10G Ethernet IEEE802.3x Kiểm soát dòng chảy IEEE 802.3az Ethernet tiết kiệm năng lượng IEEE 802.3ad Phương pháp tiêu chuẩn để thực hiện tổng hợp liên kết IEEE 802.1AB LLDP/LLDP-MED (Protocol Link Layer Discovery) IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Giao thức cây trải dài đa (MSTP) IEEE 802.1Q (Việc vận hành cầu VLAN) IEEE 802.1p (VLAN Label) IEEE 802.1X Kiểm soát truy cập và xác thực máy khách / máy chủ |
| Tiêu chuẩn PoE |
IEEE802.3af ((15.4W), IEEE802.3at ((30W) IEEE802.3bt ((90W) |
| Tiêu chuẩn ngành |
EMS: EN61000-4-2 ((ESD), EN61000-4-5 ((Tăng cao) |
| Mạng trung bình |
10Base-T: Cat3, 4, 5 hoặc cao hơn UTP ((≤100m) 100Base-TX: Cat5 hoặc cao hơn UTP ((≤100m) 1000Base-TX: Cat5 hoặc cao hơn UTP ((≤100m) |
| Sợi trung bình |
Sợi đa chế độ: 50/125, 62.5/125, 100/140um Sợi một chế độ: 8/125, 8.7/125, 9/125, 10/125um |
| Chứng nhận | |
| Chứng chỉ an toàn | CE, FCC, RoHS |
| Tiêu chuẩn môi trường | |
| Môi trường làm việc |
Nhiệt độ làm việc: -10 ~ 50 °C Nhiệt độ lưu trữ: -40~70°C Độ ẩm làm việc: 10% ~ 90%, không ngưng tụ Nhiệt độ lưu trữ: 5% ~ 95%, không ngưng tụ |
| Chỉ số chức năng | |
| PWR |
Mở: Mở Tắt: Tắt |
| SYS |
Mở: Hệ thống Mở Nhấp nháy: Hệ thống tắt hoặc thất bại |
|
Đèn điện PoE
|
Tắt: Chỉ ra việc sử dụng năng lượng PoE dưới 90% Nhấp nháy: Chỉ ra mức sử dụng năng lượng PoE 90% ≤ P ≤ 95% On: Chỉ ra rằng năng lượng PoE được sử dụng ở 95% |
| Đèn cảnh báo | Hệ thống nhiệt độ hoặc điện áp báo động bất thường |
|
Đèn cổng/đèn liên kết
|
Xanh ON: 2.5G Link Màu vàng On: 100/1000M Link Nhấp nháy: Truyền liên kết Tắt: Liên kết không truyền |
| PoE Light |
Mở: PoE được bật Tắt: PoE tắt |
| SFP Port Light |
Blue On: 10G Link Xanh On: 2.5G Link Nhấp nháy: Truyền liên kết Tắt: Liên kết không truyền |
|
Nút Reset
|
Bấm ngắn trong vòng chưa đầy 5 giây để khởi động lại Bấm lâu hơn 5 giây để đặt lại mặc định của nhà máy |
| Thông số kỹ thuật vật lý | |
| Kích thước cấu trúc |
Kích thước sản phẩm: 440*281*44mm Kích thước bao bì: 500*365*85mm Sản phẩm N.W: 4,37KG Sản phẩm G.W: 5,14KG |
| Thông tin đóng gói |
Kích thước hộp: 520*445*385mm Bao bì Số lượng: 5 miếng Trọng lượng bao bì: 26,7kg |
| Điện áp |
Điện áp hoạt động: AC100-240V 50/60Hz Nguồn cung cấp điện: DC 54V7.69A 12V5A |
| Tiêu thụ năng lượng |
PoE: PoE Tổng công suất tối đa 400W Tiêu thụ năng lượng: tối đa 52W |
| Danh sách gói | Chuyển đổi: 1 bộ; hướng dẫn sử dụng: 1 bộ; giấy chứng nhận chất lượng: 1 bộ; dây điện: 1 bộ; cáp hàng loạt: 1 bộ; lắp tai: 1 cặp. |
Cấu trúc
Danh sách chức năng phần mềm
| Chức năng L3 | |
| IPv4 | IPv4 VLAN Interface |
| IPv4 Static Routes | |
| ARP | |
| IPv6 | IPv6 VLAN Interface |
| IPv6 Static Routes | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | Router-ID |
| Xác thực | |
| V2 | |
| Chức năng L2 | |
| Cảng | Chuyển cổng |
| Mô tả cổng | |
| Tốc độ cổng | |
| Port Duplex | |
| Kiểm soát dòng chảy cảng | |
| Jumbo, lên tới 10k | |
| Hỗ trợ 10G/2.5G (2023.3.2) | |
| Mô-đun sợi ((DDM)) | |
| Kết hợp liên kết | Hỗ trợ chính sách cân bằng tải; Cơ sở trên MAC và IP-MAC |
| Nhóm tĩnh và động | |
| Hỗ trợ LACP | |
| Tối đa 8 nhóm | |
| Kiểm soát bão | Boardcast |
| Không biết Multicast | |
| Không biết Unicast | |
| Port Mirroring | Một đến một màn hình |
| Nhiều đối với một màn hình | |
| Sự xâm nhập/sự xâm nhập/cả hai | |
| Tối đa 4 nhóm phiên | |
| An ninh cảng | Các hạn chế địa chỉ MAC |
| Địa chỉ MAC bảo mật cổng | |
| Bảo vệ/Hạn chế/Tắt | |
| Phân biệt cảng | |
| Giới hạn tỷ lệ cảng | |
| Khám phá Loopback | |
| VLAN | Truy cập/Trong xe/Phân phối |
| Đường hầm VLAN (Q-in-Q Tunnel) | |
| VID congurable từ 1 - 4094; Nhất 4K nhóm VLAN tĩnh |
|
| VLAN thoại | |
| MAC VLAN | |
| VLAN giám sát | |
| Giao thức VLAN | |
| GVRP | |
| Địa chỉ MAC | Địa chỉ động |
| Địa chỉ tĩnh | |
| Địa chỉ lọc | |
| Giao thức cây nhâu | STP/RSTP/MSTP |
| Bộ lọc BPDU | |
| BPDU Guard | |
| Cổng Edge | |
| LLDP | LLDP |
| LLDP MED | |
| Multicast | IGMP Snooping |
| IGMP V1/V2/V3 | |
| Cổng Router | |
| Địa chỉ nhóm IGMP tĩnh | |
| Việc lọc các nhóm IGMP | |
| Querier | |
| MLD Snooping | |
| MVR | |
| QoS | Dựa trên phân loại giao thông, ưu tiên nghiêm ngặt và WRR |
| Ưu tiên cảng | |
| 802.1P Ưu tiên | |
| Ưu tiên IP TOS | |
| Ưu tiên của IP DSCP | |
| Hỗ trợ tối đa 8 hàng đợi trên mỗi cổng | |
| Nhận xét ưu tiên | |
| PoE | |
| Cấu hình PoE | Nhiệt độ PoE |
| Loại PoE/mức độ/năng lượng/điện áp/điện | |
| Chuyển đổi PoE | |
| PoE Watchdog | |
| Phương pháp điều chỉnh năng lượng PoE AF/AT | |
| Lịch trình PoE | |
| PoE Port Timer khởi động lại | |
| Dịch vụ | |
| DHCP | Máy chủ DHCP |
| IP Pool | |
| Liên kết tĩnh | |
| DHCP Relay | |
| Tùy chọn 43 | |
| Giao thức truy cập | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| Manager ACL | |
| Thời gian hết phiên | |
| Số lần thử lại mật khẩu | |
| Thời gian im lặng | |
| An ninh | |
| AAA | Radius |
| TACACS+ | |
| 802.1X | |
| Cơ sở trên cảng/MAC/local/WEB | |
| DHCP Snooping | Toàn cầu/VLAN |
| Tùy chọn 82 | |
| Định dạng mạch | |
| IP Source Guard | |
| Kiểm tra ARP động | |
| DOS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| Chẩn đoán | |
| Syslog | Ghi lại tin nhắn |
| Server từ xa | |
| Ping | |
| Hướng dẫn | |
| Thử nghiệm đồng | |
| UDLD | |
| Quản lý | |
| Quản lý truy cập | Bộ điều khiển |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| Quản lý IP | Địa chỉ tĩnh |
| Khách hàng DHCP | |
| Hỗ trợ địa chỉ IPv4 và IPv6 | |
| VLAN quản lý | |
| DNS | |
| Đồng bộ hóa thời gian | SNTP |
| Thời gian thủ công | |
| SNMP | V1/V2C/V3 |
| Cộng đồng | |
| V3 User | |
| Nhóm | |
| Máy chủ bẫy | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Bridge MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) | |
| RFC 2863 Giao diện MIB | |
| LLDP | |
| MIB tư nhân | |
| RMON | Thống kê |
| Lịch sử | |
| Sự kiện | |
| Cảnh báo | |
| Người dùng | |
| Phần mềm cố định | Double Image; Chuyển giữa Active và Alternate firmware image.Firmware Upgarde |
| Cấu hình | Tải lên và tải xuống |
| tải lên và tải xuống thông qua giao diện USB | |
| Lưu | |
| Khởi động lại | |
| Các lỗi của nhà máy | |
| Tiêu chuẩn tuân thủ | |
| IEEE 802.3x kiểm soát dòng chảy và áp suất ngược | |
| IEEE 802.3ad port trunk với LACP | |
| IEEE 802.1D Spanning Tree Protocol | |
| IEEE 802.1w Rapid Spanning Tree Protocol | |
| IEEE 802.1s Giao thức cây trải dài đa | |
| IEEE 802.1p lớp dịch vụ | |
| IEEE 802.1Q VLAN tagging | |
| IEEE 802.1x Port Authentication Network Control | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
Phụ kiện
| SFP Transceiver | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR (1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U (TX 1330 RX1270) |

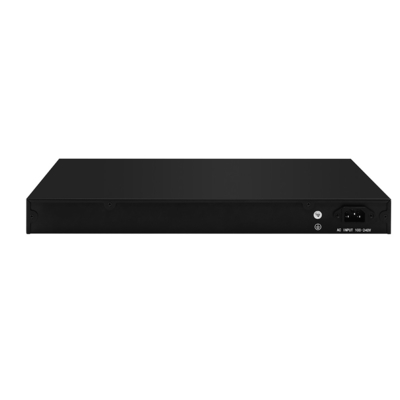

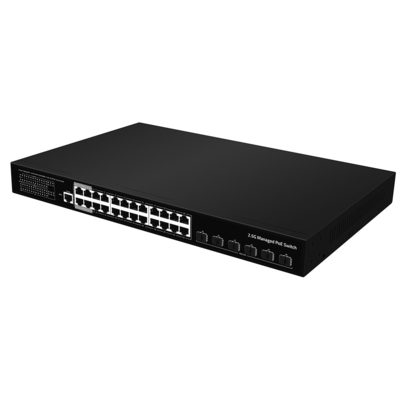

Hình ảnh sản phẩm
