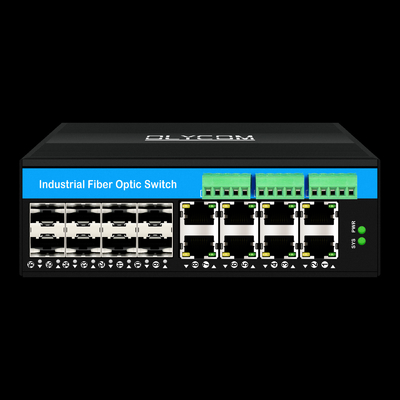

16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP
POE Switch với 4*RS485+2*CAN BUS
Thông số kỹ thuật của bộ chuyển đổi mạng đường sắt
| Tên sản phẩm | 10/100/1000Mbps Quản lý công nghiệp POE Fiber Switch với CAN Bus và RS485 |
| Mô hình số. | IM-FP888GW-2C4D |
| Cảng |
Cổng SFP 8 x 1000Mpbs SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) 2 x CAN Bus (Standard frame 11-bit ID, extended frame 29-bit ID, Hỗ trợ J1939, CANopen, DeviceNet và các giao thức khác (cần cấu hình phần mềm cố định) 4 x RS485 (hỗ trợ giao thức TCP/UDP) 1 x Cổng bảng điều khiển (RJ45, Baud rate: 115200) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp băng thông hệ thống:58Gbps (không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước Flash: 16M Kích thước bộ đệm gói: 4Mb |
|
Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3z (1000Base-X) IEEE 802.3af 15.4W ((POE) IEEE 802.3 tại 30W ((POE +) IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) ITU-T G.8032 ERPS Ring IEEE 802.1Q ((VLAN) IEEE 802.3x (kiểm soát dòng chảy) IEEE 802.3ad (LACP) IEEE 802.1p (QoS) IEEE 802.1ab ((LLDP) IEEE 802.1az (EEE) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 |
| L2+ được quản lý |
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP subnet VLAN, giao thức VLAN, chuyển đổi VLAN MVR. Hỗ trợ quản lý IEEE802.3az EEE (Energy Efficient Ethernet), tối ưu hóa tiêu thụ điện. Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR). Hỗ trợ QoS, phân loại truyền tải QoS, CoS, kiểm soát băng thông (hướng đầu vào / đầu ra), ngăn bão, dịch vụ khác biệt. Hỗ trợ tổng hợp liên kết LACP IEEE 802.3ad động, tổng hợp liên kết tĩnh. Hỗ trợ phát hiện IGMP / MLD V1/V2/V3, lọc / điều chỉnh IGMP, truy vấn IGMP. Hỗ trợ báo cáo IGMP, phát hiện MLD. An ninh: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL. Hỗ trợ IEEE802.3az EEE (Energy Efficient Ethernet) TACACS +, HTTP/HTTPS, SSL/SSH v2. Hỗ trợ Cisco® như CLI, quản lý mạng web, SNMP v1/v2c/v3, Telnet. Hỗ trợ nâng cấp phần mềm thông qua TFTP và HTTP, dự phòng phần cứng để ngăn chặn thất bại nâng cấp. Hỗ trợ RMON, MIB II, phản chiếu, nhật ký sự kiện, DNS, NTP / SNTP, IEEE802.1ab LLDP. Hỗ trợ IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL. Hỗ trợ SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL |
| Cung cấp điện |

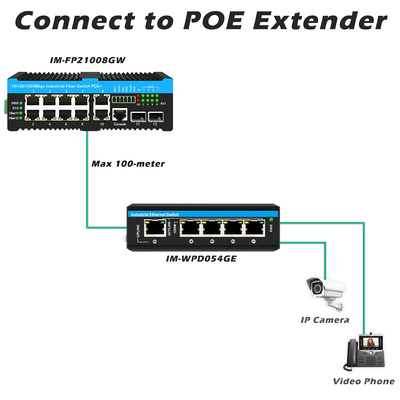

Điện áp đầu vào nguồn điện POE: 48V (tối đa 52V), Sức mạnh đầu ra nguồn điện PoE duy nhất: 30W (cổng 1 ~ 8) (Tiêu chuẩn 802.3bt yêu cầu hướng dẫn đặc biệt) |
| CAN Bus |
Tiêu chuẩn: ISO 11898-2 (CAN tốc độ cao) Tốc độ truyền thông: 10Kbps ~ 1Mbps (có thể cấu hình) Số lượng nút tối đa: 110 (sự khớp kháng cự đầu cuối mặc định) Chống đầu cuối: 120Ω (chống đầu cuối tùy chọn tích hợp cho mỗi CAN) Bảo vệ cách ly: Hỗ trợ cách ly 2500V DC (tùy chọn) Giao tiếp giao tiếp: Hỗ trợ CAN 2.0A/B, CAN FD Phạm vi điện áp xe buýt: -3V ~ +32V (bảo vệ chống dư thừa) |
| RS485 |
Tiêu chuẩn: TIA/EIA-485-A Chế độ làm việc: Full-duplex hoặc half-duplex (có thể cấu hình) Tỷ lệ truyền thông: 115200bps (có thể cấu hình) Số lượng nút tối đa: 32 (bên mặc định) hoặc có thể mở rộng lên 256 (cần lặp lại) Bảo vệ cách ly: Hỗ trợ cách ly 1500V DC (không cần thiết) Phạm vi điện áp xe buýt: -7V ~ +12V (bảo vệ chống dư thừa) |
| RS485/CAN ổn định | Thử nghiệm liên tục 72 giờ với tải đầy đủ trong nhiệt độ cực cao, tỷ lệ lỗi bit liên lạc ≤1e-9 |
| Đèn LED | Điện, mạng, sợi, hệ thống |

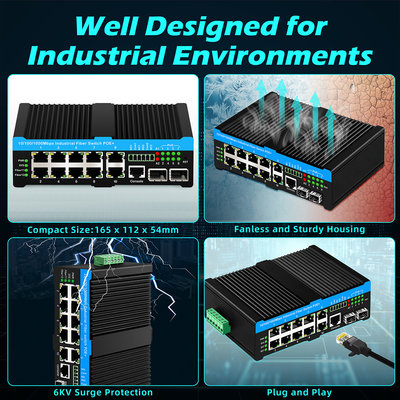

| Môi trường | Nhiệt độ làm việc: -40 °C ~ 75 °C; Nhiệt độ lưu trữ: -40 °C ~ 85 °C; Độ ẩm làm việc: 10% ~ 90%, không ngưng tụ; Độ ẩm lưu trữ: 10% ~ 95%, không ngưng tụ |
| An toàn |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 Đơn vị xác định số lượng và số lượng máy tính được sử dụng2021 Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phần B (Lớp B) ANSI C63.4:2014 |
| Thông tin cơ khí |

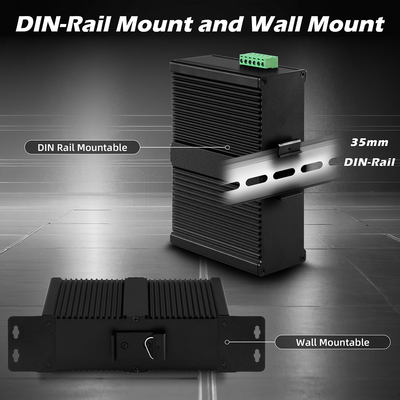

Vỏ:Vỏ kim loại lợp; lớp an toàn:IP40; Kích thước: 158 x 114,8 x 60mm; Phương pháp lắp đặt:Lắp đặt trên đường sắt |
Phụ kiện
| Máy phát điện SFP công nghiệp | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| Bộ điều hợp điện công nghiệp Din-rail | |
| IM-DAC220/DC48V2.5A | AC220V đến DC48V2.5A, -40 ∼80°C |
| IM-DAC220/DC48V5A | AC220V đến DC48V5A, -40 ∼80°C |
| IM-DAC220/DC48V10A | AC220V đến DC48V10A, -40 ∼80°C |
