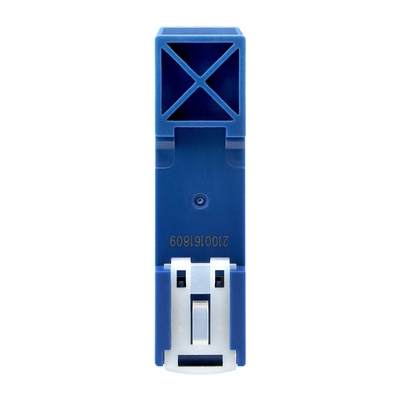

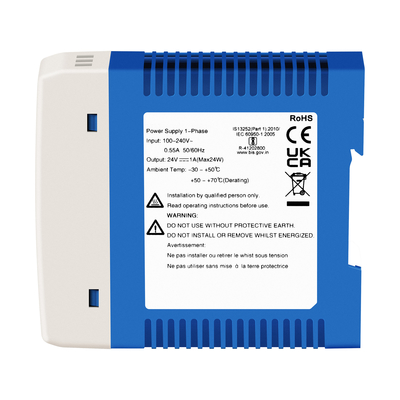

Nguồn cung cấp điện Olycom Din Rail 24 V
Lời giới thiệu
IM-DAC220/DC24V1A chuyển đổi AC220V thành DC24V cho các công nghệ Ethernet chuyển đổi có tính năng
Với hiệu suất EMC tốt, miễn nhiễu và độ tin cậy, nó có thể đảm bảo hoạt động ổn định và liên tục của hệ thống tự động hóa
Đặc điểm chính
| Nhập | |||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Phạm vi điện áp đầu vào | Đầu vào AC | 85 | 264 | VAC | |
| Đầu vào DC | 120 | 370 | VDC | ||
| Tần số điện áp đầu vào | Đầu vào AC | 47 | 63 | Hz | |
| Dòng điện đầu vào | 115VAC | 0.55 | A | ||
| 230VAC | 0.35 | ||||
| Dòng điện thâm nhập | 115VAC ((Bắt đầu lạnh) | 20 | |||
| 230VAC ((Bắt đầu lạnh) | 35 | ||||
| Dòng rò rỉ | 240VAC | < 0,5mA | |||
| Điện thấm nóng | Không có sẵn | ||||
| Sản lượng | ||||||||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị | |||||
| Độ chính xác điện áp đầu ra | Phạm vi tải đầy đủ/48V | ± 1.0 | % | |||||||
| Quy định đường | Trọng lượng định số | ± 1.0 | ||||||||
| Quy định tải | 230VAC | ± 1.0 | ||||||||
| Trọng lượng tối thiểu | 0 | |||||||||
| Ripple & Noise |
băng thông 20MHz (giá trị đỉnh đến đỉnh) |
120 | 150 | mV | ||||||
| Tỷ lệ nhiệt độ | ± 0.03 | %/°C | ||||||||
| Thời gian chờ | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| DC OK tín hiệu |
Điện áp đầu ra điều chỉnh phạm vi ADJ |
18-27V/20mA
|
||||||||
| Bảo vệ chống quá tải | ≥125% Io, chế độ điện liên tục, tự phục hồi | |||||||||
| Bảo vệ mạch ngắn |
Chế độ dòng điện không đổi phục hồi tự động sau khi điều kiện lỗi được loại bỏ |
|||||||||
|
Bảo vệ điện áp quá cao
|
≤ 32,4V |
Điện áp đầu ra ngưng
|
||||||||
| Tổng quát | ||||||||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị | |||||
|
Thử nghiệm cô lập
|
Nhập | Kiểm tra sức mạnh điện trong 1 phút, dòng chảy rò rỉ < 10mA | 4000 | VAC | ||||||
| Input-Output | 2000 | |||||||||
| Sản lượng | 500 | |||||||||
|
Khép kín Kháng chiến |
Nhập | Điện áp thử nghiệm: 500VDC | 100 |
MΩ
|
||||||
| Input-Output | ||||||||||
| Sản lượng | ||||||||||
| Nhiệt độ hoạt động | - 30 | +70 | °C | |||||||
| Nhiệt độ lưu trữ | -40 | +85 | ||||||||
| Độ ẩm lưu trữ | Không ngưng tụ | 10 | 95 | % RH | ||||||
| Độ ẩm hoạt động | 20 | 90 | ||||||||
| Tần số chuyển đổi | 230VAC, 100% tải | 65 | kHz | |||||||
| Giảm năng lượng |
Hoạt động nhiệt độ giảm giá |
50°C đến -70°C | 2.5 | %/°C | ||||||
| Đánh giá điện áp đầu vào | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| Tiêu chuẩn an toàn |
|
Thiết kế tham khảo UL/EN/IEC/BS EN62368-1, UL61010-1, UL508 |
||||||||
| Lớp an toàn | CLASSI | |||||||||
| MTBF | MIL-HDBK-217F@25°C | >300.000h | ||||||||
| Máy móc | |
| Tài liệu vụ án | Nhựa, chống nhiệt (UL94V-0) |
| Cấu trúc | 95.00 x 22,50 x 85,00 mm |
| Trọng lượng | 125g (thông thường) |
| Phương pháp làm mát | Phòng dẫn không khí tự do |
Tiêu chuẩn kiểm tra
| Khả năng tương thích điện từ | |||
| Khí thải | CE | CISPR32/EN55032 CLASS B | |
| RE | CISPR32/EN55032 CLASS B | ||
| Dòng điện hài hòa | IEC/EN61000-3-2 CLASS A | ||
| Phòng miễn dịch | ESD |
IEC/EN 61000-4-2 Tiếp xúc ±6KV/Không khí ±8KV |
tiêu chí A |
| RS | IEC/EN 61000-4-3 10V/m | tiêu chí A | |
| EFT | IEC/EN 61000-4-4 ±2KV | tiêu chí A | |
| Tăng | IEC/EN 61000-4-5 đường đến đường ±2KV/ đường đến mặt đất ±4KV | tiêu chí A | |
| CS | IEC/EN61000-4-6 10 giờ đồng hồ | tiêu chí A | |
| PFMF | IEC/EN61000-4-8 30A/m | tiêu chí A | |
|
Điện áp giảm Kháng bị gián đoạn ngắn và biến động điện áp |
IEC/EN61000-4-11 100% ngâm 1 thời gian 30% giảm 25 thời gian ((50Hz) 30 thời gian ((60Hz) |
tiêu chí B | |
