Mô tả
Ứng dụng
25GBASE-LR
Đặc điểm quang học và điện
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| Độ rộng quang phổ ((-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | dB | ||||
| Công suất đầu ra trung bình | Đồ đẻ | 0 | 6 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | dB | |||||
| Data Input Swing Differential | Số VIN | 180 | 850 | mV | 2 | |||
| Kháng tần phân số đầu vào | Đơn số ZIN | 90 | 100 | 110 | Ω | |||
| Khóa TX | Khóa | 2.0 | Vcc | V | ||||
| Khả năng | 0 | 0.8 | V | |||||
| TX lỗi | Phạm vi lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0.8 | V | |||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1260 | 1620 | nm | ||||
| Độ nhạy của máy thu | -13.3 | dBm | 3 | |||||
| Nạp quá tải máy thu | 2 | dBm | 3 | |||||
| Mức đầu tư | LOSD | - 15 | dBm | |||||
| LOS khẳng định | LOSA | - 30 | dBm | |||||
| LOS Hysteresis | 0.5 | dB | ||||||
| Dữ liệu đầu ra dao động khác biệt | Vout | 300 | 900 | mV | 4 | |||
| LOS | Cao | 2.0 | Vcc | V | ||||
| Mức thấp | 0.8 | V | ||||||
Bản đồ bộ nhớ chẩn đoán kỹ thuật số
Các máy thu truyền cung cấp nội dung bộ nhớ ID hàng loạt và thông tin chẩn đoán về điều kiện hoạt động hiện tại bằng giao diện hàng loạt 2 dây (SCL, SDA).
Thông tin chẩn đoán với hiệu chuẩn nội bộ hoặc hiệu chuẩn bên ngoài đều được thực hiện, bao gồm giám sát điện năng nhận được, giám sát điện năng truyền, giám sát dòng bias,giám sát điện áp cung cấp và giám sát nhiệt độ.
Bản đồ bộ nhớ chẩn đoán kỹ thuật số xác định trường dữ liệu cụ thể như sau.
Mô tả pin
| Đinh | Tên tín hiệu | Mô tả | Thả Seq. | Chú ý |
| 1 | VEET | Địa điểm phát tín hiệu | 1 | |
| 2 | TX FAULT | Chỉ báo lỗi máy phát | 3 | Lưu ý 1 |
| 3 | TX DISABLE | Khóa bộ phát | 3 | Lưu ý 2 |
| 4 | SDA | Dấu hiệu dữ liệu hàng loạt SDA | 3 | |
| 5 | SCL | SCL Serial Clock Signal | 3 | |
| 6 | MOD_ABS | Mô-đun vắng mặt. | 3 | |
| 7 | RS0 | Không kết nối | 3 | |
| 8 | LOS | Mất tín hiệu | 3 | Lưu ý 3 |
| 9 | RS1 | Không kết nối | 3 | |
| 10 | VEER | Địa điểm tiếp nhận | 1 | |
| 11 | VEER | Địa điểm tiếp nhận | 1 | |
| 12 | RD- | Inv. Nhận dữ liệu ra | 3 | Lưu ý 4 |
| 13 | RD+ | Nhận dữ liệu ra | 3 | Lưu ý 4 |
| 14 | VEER | Địa điểm tiếp nhận | 1 | |
| 15 | VCCR | Nguồn cung cấp điện cho máy thu | 2 | |
| 16 | VCCT | Nguồn cung cấp điện cho máy phát | 2 | |
| 17 | VEET | Địa điểm phát tín hiệu | 1 | |
| 18 | TD+ | Gửi dữ liệu vào | 3 | Lưu ý 5 |
| 19 | TD- | Inv. Gửi dữ liệu vào | 3 | Lưu ý 5 |
| 20 | VEET | Địa điểm phát tín hiệu | 1 |
Cấu trúc
Thông tin đặt hàng
| Số phần | Mô tả sản phẩm |

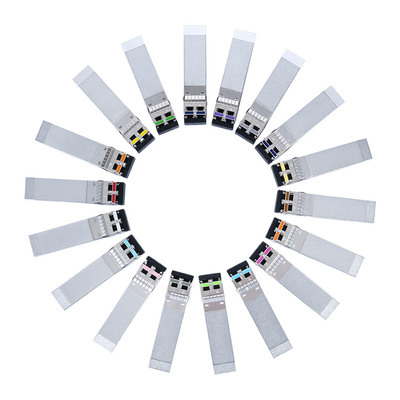

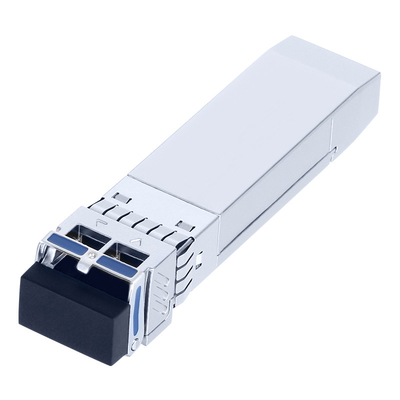

| OSPLTG10D | 1271 ~ 1371nm, 25,78Gbps, LC, 10km, 0 °C ~ + 70 °C, với DDM |
| Hướng dẫn bước sóng λC | |||||||||||
| Mã | λC | Đơn vị | Mã | λC | Đơn vị | Mã | λC | Đơn vị | Mã | λC | Đơn vị |
| 27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
| 35 | 1351 | nm | 37 | 1371 | nm | ||||||
