Thông số kỹ thuật
| Nhập | |||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Phạm vi điện áp đầu vào | Nhập số (tăng suất được chứng nhận) | 100 | 240 | VAC | |
| Đầu vào AC | 90 | 264 | |||
| Đầu vào DC | 120 | 370 | VDC | ||
| Tần số điện áp đầu vào | 47 | 63 | Hz | ||
| Dòng điện đầu vào | 115VAC | 2 | A | ||
| 230VAC | 1 | ||||
| Dòng điện thâm nhập | 115VAC ((Bắt đầu lạnh) | 25 | |||
| 230VAC ((Bắt đầu lạnh) | 45 | ||||
| Nhân tố năng lượng | 115VAC | 0.98 | |||
| 230VAC | 0.94 | ||||
| Dòng rò rỉ | 240VAC | < 0,5mA | |||
| Điện thấm nóng | Không có sẵn | ||||
| Sản lượng | |||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Độ chính xác điện áp đầu ra |
Phạm vi tải đầy đủ/48V
|
± 1.0
|
% | ||
| Quy định đường | Trọng lượng định số | ± 0.5 | |||
| Quy định tải | 0% - 100% tải | ± 1.0 | |||
| Ripple & Noise |
băng thông 20MHz (giá trị đỉnh đến đỉnh) |
150 | mV | ||
| Tỷ lệ nhiệt độ | ± 0.03 | %/°C | |||
| Trọng lượng tối thiểu | % | ||||
| Thời gian chờ | 115VAC | 12 | ms | ||
| 230VAC | 60 | ||||
| Bảo vệ mạch ngắn | Thời gian phục hồi <3s sau khi mạch ngắn biến mất | Điện liên tục, liên tục, tự phục hồi | |||
| Bảo vệ chống quá tải | Nhiệt độ bình thường |
105% - 150% chế độ dòng điện liên tục tự động phục hồi sau khi điều kiện lỗi được loại bỏ |
|||
|
Nhiệt độ thấp nhiệt độ cao |
≥ 105% chế độ dòng điện liên tục tự động phục hồi sau khi điều kiện lỗi được loại bỏ |
||||
| Bảo vệ điện áp quá cao | 48V | ≤ 60V (tắt điện áp đầu ra, bật lại để phục hồi) | |||
| Bảo vệ nhiệt độ quá cao | Điện áp đầu ra tắt, bật lại để phục hồi sau khi nhiệt độ giảm | ||||
| Tổng quát | ||||||||
| Điểm | Điều kiện vận hành | Chưa lâu. | Nhập. | Max. | Đơn vị | |||
|
Thử nghiệm cô lập
|
Nhập |
Kiểm tra điện trong 1 phút. dòng chảy rò rỉ < 10mA |
2000 | VAC | ||||
| Input-Output | 4000 | |||||||
| Sản lượng | 500 | |||||||
|
Khép kín Kháng chiến |
Nhập |
Ở 500VDC
|
50 |
MΩ
|
||||
| Input-Output | 50 | |||||||
| Sản lượng | 50 | |||||||
| Nhiệt độ hoạt động | - 30 | +70 | °C | |||||
| Nhiệt độ lưu trữ | -40 | +85 | ||||||
| Độ ẩm lưu trữ | Không ngưng tụ | 10 | 95 | % RH | ||||
| Độ ẩm hoạt động | 20 | 95 | ||||||
| Tần số chuyển đổi | 65 | kHz | ||||||
| Giảm năng lượng |
Hoạt động nhiệt độ giảm giá |
-30°C đến -10°C | 2.0 |
%/°C
|
||||
| +45°C đến +70°C | 2.0 | |||||||
| Đánh giá điện áp đầu vào | 90VAC-100VAC | 2.0 | %/VAC | |||||
| Tiêu chuẩn an toàn |
|
Chứng nhận an toàn IS13252 (Phần 1) & EN62368-1, BS EN 62368-1 (Báo cáo) Thiết kế tham khảo UL62368-1, UL61010-1 |
||||||
| Lớp an toàn | Lớp I | |||||||
| MTBF | MIL-HDBK-217F@25°C | ≥300.000h | ||||||
Lời giới thiệu

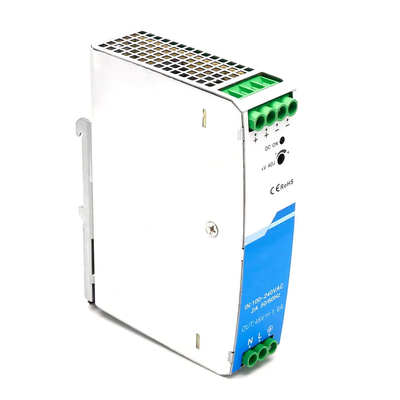

IM-DAC220/DC48V1.6A chuyển đổi AC220V thành DC48V cho các công nghệ PoE chuyển đổi có tính năng
Với hiệu suất EMC tốt, miễn nhiễu và độ tin cậy, nó có thể đảm bảo hoạt động ổn định và liên tục của hệ thống tự động hóa

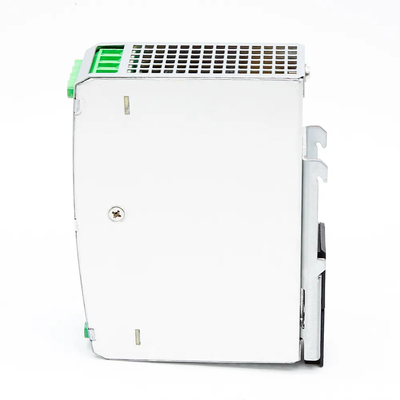

Thông tin cơ khí
| Tài liệu vụ án | Kim loại (AL1100, SGCC) |
| Cấu trúc | 32.00mm x 125.00mm x 87.50mm |
| Trọng lượng | 350g (dạng) |
| Phương pháp làm mát | Phòng dẫn không khí tự do |
Đường cong đặc trưng
Lưu ý
1Với một điện áp đầu vào AC giữa 90-100VAC và một đầu vào DC giữa 120-140VDC, sức mạnh đầu ra phải được giảm theo đường cong giảm nhiệt độ
2Sản phẩm này phù hợp với các ứng dụng sử dụng làm mát không khí tự nhiên
| Khả năng tương thích điện từ | |||
| Khí thải | CE | CISPR32/EN55032 CLASS B | |
| RE | CISPR32/EN55032 CLASS B | ||
| Dòng điện hài hòa | IEC/EN61000-3-2 CLASS A | ||
| Phòng miễn dịch | ESD |
IEC/EN 61000-4-2 Tiếp xúc ±6KV/Không khí ±8KV |
tiêu chí A |
| RS | IEC/EN 61000-4-3 10V/m | tiêu chí A | |
| EFT | IEC/EN 61000-4-4 ±2KV | tiêu chí A | |
| Tăng | IEC/EN 61000-4-5 đường đến đường ±2KV/ đường đến mặt đất ±4KV | tiêu chí A | |
| CS | IEC/EN61000-4-6 10 giờ đồng hồ | tiêu chí A | |
|
Điện áp giảm Kháng bị gián đoạn ngắn và biến động điện áp |
IEC/EN61000-4-11 0%, 70%
|
tiêu chí B | |
Các tùy chọn đặt hàng
| IM-DAC220/DC12V1.67A | AC220V đến DC12V1.67A, 20W, Din Rail gắn, -30°C ∼70°C |
| IM-DAC220/DC24V1A | AC220V đến DC24V1A, 24W, Din Rail gắn, -30°C ∼70°C |
| IM-DAC220/DC48V1.6A | AC220V đến DC48V1.6A, 76.8W, Din Rail gắn, -30 °C ∼70 °C |
| IM-DAC220/DC48V2.5A | AC220V đến DC48V2.5A, 120W, Din Rail gắn, -40°C ∼70°C |
| IM-DAC220/DC48V5A | AC220V đến DC48V5A, 240W, Din Rail gắn, -40°C ∼70°C |
| IM-DAC220/DC48V10A | AC220V đến DC48V10A, 480W, Din Rail gắn, -40 °C ∼70 °C |
