DC Powered Industrial PoE Switch cho hệ thống dự phòng năng lượng mặt trời và pin
Các đặc điểm chính của công tắc đầu vào DC 12V/24V/48V
| Tên sản phẩm | 10/100/1000Mbps Industrial PoE Network Switch (5TP) |
| Mô hình số. | IM-WP054BGE |
| Cảng |
1 x 10/100/1000Mpbs cổng mạng liên kết lên 4 x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
| Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 tại 30W ((PoE +) |
| Tính năng chuyển đổi |
Phương thức truyền: Lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 10Gbps ((không tắc nghẽn giao thông) Tỷ lệ chuyển tiếp: 14,88Mpps 2K. Kích thước bộ đệm gói: 1.75Mb |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |

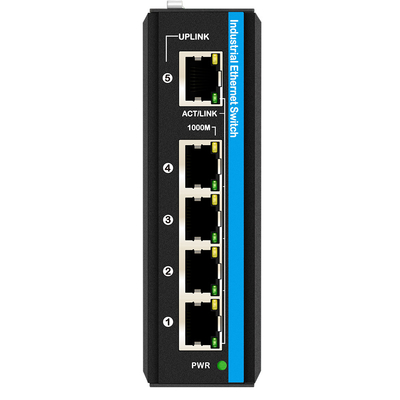

| Đèn LED |
Điện, mạng PWR: Điện lực
Màu cam đồng: Chỉ số tốc độ On: Tốc độ làm việc là 1000Mbps Tắt: Ngắt kết nối hoặc tốc độ làm việc là 10/100Mbps
Xanh đồng: Chỉ số liên kết/Hành động On: truyền thông bình thường Nhấp nháy: đang truyền Tắt: truyền không bình thường |
| Nguồn cung cấp điện |

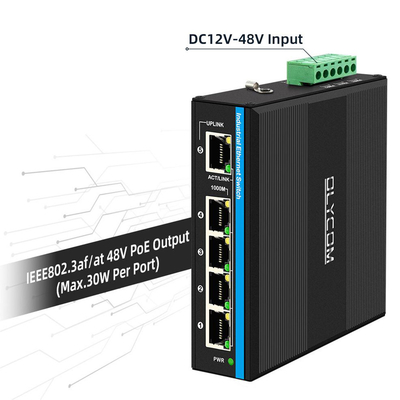

Điện áp đầu vào nguồn điện PoE: DC12V-48V Sức mạnh đầu ra nguồn điện PoE duy nhất: 15.4W/30W (cổng 1~4) Tổng ngân sách PoE: 120W Điện áp đầu ra PoE: DC48V, PoE hoạt động |
| Môi trường |
Nhiệt độ làm việc: -40°75°C Nhiệt độ lưu trữ: -40 °C -85 °C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân đoạn B (Class B) ANSI C63.4: 2014 |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
Danh sách bao bì
Nhận xét
Phụ kiện ((DIN rail bracket, nguồn điện, cáp mạng vv) KHÔNG bao gồm trong hộp đóng gói
Xin hãy tự chuẩn bị nó hoặc mua một bộ đầy đủ từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 11,4 * 9,3 * 3,5cm
Kích thước hộp bên trong: 23 * 16,5 * 5,8cm
Trọng lượng sản phẩm: 0,35kg
Trọng lượng bao bì: 0,45Kg
Kích thước hộp chính: 67*33*47cm
Số lượng đóng gói: 40pcs
Trọng lượng bao bì: 20kg

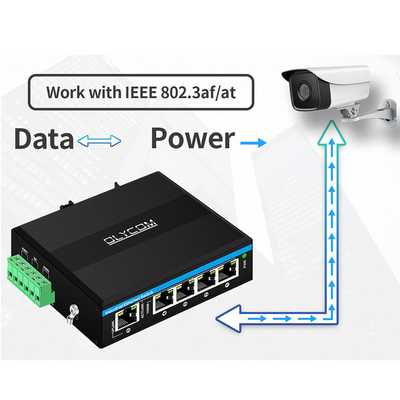

Ứng dụng PoE Edge Switch Off-grid
Trong một hệ thống PoE, hầu hết các thiết bị nhận DC48V hoặc thậm chí cao hơn điện áp để làm việc, nếu chỉ là DC12V hoặc DC24V, PoE sẽ không hoạt động).
Có một bước tăng điện áp tích hợp trong mô hình IM-WP054BGE tăng đầu vào DC thấp ((thường là DC12V ~ DC48V) từ bộ điều hợp điện, UPS, pin điện vv.
Sau đó PoE sẽ được kích hoạt cho các kịch bản an ninh CCTV.
Dưới đây là một số ứng dụng phổ biến
Xem giải thích chi tiết sau
Đối với các kịch bản trên, chúng tôi có các bộ lắp đặt khác nhau để dễ dàng lắp đặt.
Nhìn chung, IM-WP054BGE giúp
1, Tăng DC12V / DC24V đến DC48V
2, Truyền thông thông minh với các thiết bị dựa trên IP
Điện cung cấp cho các thiết bị PoE
Chỉ truyền tín hiệu mạng với thiết bị không PoE
Nó là một giải pháp lý tưởng cho hệ thống giám sát điện áp thấp.
Phương pháp gắn
Các tùy chọn đặt hàng
| IM-WS050GE |
Chuyển đổi Ethernet công nghiệp 5*100/1000M, Không quản lý, Không PoE, DC12V ~ DC52V đầu vào kép
Lý tưởng trong mạng xe hoặc hệ thống tự động hóa công nghiệp |
| IM-WP054GE |
Chuyển đổi PoE công nghiệp 5 * 100/1000M, Không quản lý, PoE af / at cho cổng 1 ~ 4, ngân sách 120W DC48V ~ DC52V đầu vào kép Lưu ý: PoE bt*60W là tùy chọn
Lý tưởng trong hệ thống an ninh CCTV |
| IM-WP054BGE |
Chuyển đổi PoE công nghiệp 5 * 100/1000M, Không quản lý, PoE af / at cho cổng 1 ~ 4, ngân sách 120W DC12V ~ DC48V đầu vào kép Với bộ tăng cường năng lượng bên trong
Lý tưởng trong mạng xe hoặc hệ thống năng lượng mặt trời |
|
IM-WPD054GE
|
Chuyển đổi PoE công nghiệp 5*100/1000M, Không quản lý, cổng 1*PD ((30W/60W/90W) + PoE off/at cho cổng 1~4, Không cần sử dụng nguồn điện bổ sung
Lý tưởng trong hệ thống an ninh CCTV |
| IM-WS050GM |
Chuyển đổi quản lý web công nghiệp 5*100M/1000M, Web Managed ((QoS, VLAN v.v.), Không có PoE DC12V ~ DC52V đầu vào kép Lý tưởng trong các hệ thống tự động hóa công nghiệp |
Câu hỏi thường gặp
1Nó dựa trên con chip nào?
Olycom: Realtek
2Tôi có thể tùy chỉnh nó không?
Olycom: Vâng. Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên mô hình, nhãn, mặt nạ PVC và các bộ phận sản phẩm ((bộ lắp đặt, khối thiết bị đầu cuối điện vv)
3Tôi có thể kết nối nó với các thiết bị 10/100M không?
Tất cả các cổng đều tự động phát hiện 10/100/1000M
4Anh có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã đối phó với điều này nhiều lần.
