Bộ chuyển đổi quang công nghiệp RS485 RS422 RS485
Modem quang chuyển đổi nối tiếp sang cáp quang
Giới thiệu Bộ chuyển đổi dữ liệu nối tiếp sang cáp quang

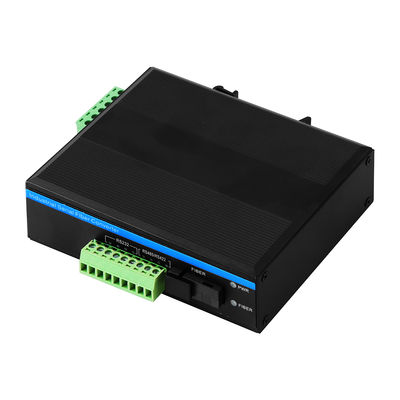

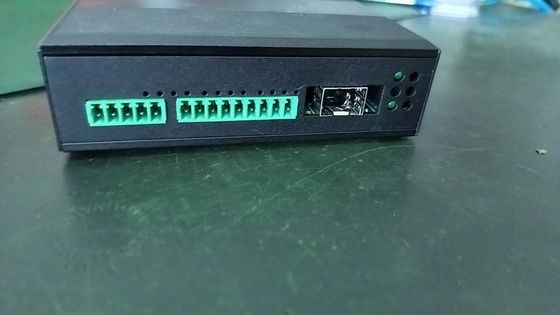

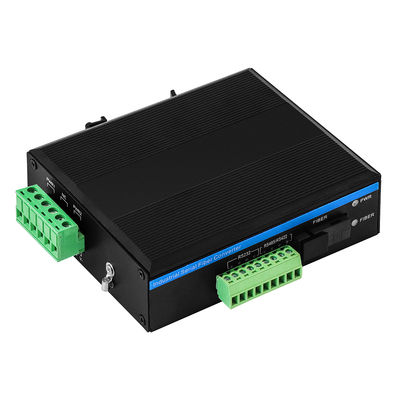

Bộ chuyển đổi phương tiện sợi quang IM2101-RS232/RS422/RS485 là thiết bị truyền thông nối tiếp sang sợi quang cấp công nghiệp được thiết kế để truyền dữ liệu đường dài đáng tin cậy trong môi trường khắc nghiệt. Nó chuyển đổi tín hiệu nối tiếp RS232, RS422 hoặc RS485 thành tín hiệu quang, cho phép khoảng cách liên lạc lên tới 80km qua cáp quang đơn mode đồng thời cung cấp khả năng cách ly điện hoàn toàn giữa các thiết bị được kết nối.
Được trang bị giá đỡ DIN-rail công nghiệp, đầu vào nguồn DC phạm vi rộng, bảo vệ chống đột biến điện và bảo vệ ESD, IM2101 loại bỏ hiệu quả nhiễu điện từ, các vấn đề về vòng lặp nối đất và hư hỏng do sét thường thấy trong các mạng truyền thông công nghiệp.
Bộ chuyển đổi được sử dụng rộng rãi trong các hệ thống SCADA, tự động hóa công nghiệp, mạng lưới phân phối điện, hệ thống giao thông thông minh, cơ sở xử lý nước, giám sát dầu khí và các ứng dụng đo từ xa, nơi liên lạc nối tiếp ổn định và an toàn là rất quan trọng.
Đặc điểm kỹ thuậtcủa Modem sợi quang
| Tiêu chuẩn | ĐTM /TIA RS232, RS-422, RS-485 |
| Đầu nối sợi | Tiêu chuẩn SC, ST/FC tùy chọn |
| Khoảng cách sợi | 50/125um MMF: 2Km, 62,5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| Đầu nối nối tiếp | RS-232, RS-422, RS-485: thiết bị đầu cuối phượng hoàng |
| Khoảng cách nối tiếp | Cổng RS-232 15m, RS-422, RS-485: 1500 mét |
| Tỷ lệ | 0-120Kbps |
| Tốc độ truyền | 300 tốc độ truyền đến 115.200 tốc độ truyền |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | VÀO, NGOÀI, GND |
| Tỷ lệ công suất | 2W, 12-52V |
| Bảo vệ tĩnh | Bảo vệ chống tĩnh điện 15KV (ESD) |
| Bảo vệ đột biến | Bảo vệ đột biến 1500W/giây |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ bảo quản | -40°C đến +85°C |
| Độ ẩm lưu trữ | 5%~90% không hạ thấp |
| Kích thước | 114*93*35mm |
| Cân nặng | Trọng lượng tịnh 0,35kg/cái |
Ứng dụng
IM2101 chuyển đổi tín hiệu RS485 thành truyền dẫn cáp quang, mở rộng khoảng cách liên lạc lên tới 80km đồng thời loại bỏ tình trạng suy giảm tín hiệu và nhiễu điện từ.
Đúng. Nó được thiết kế cho các ứng dụng SCADA, RTU, PLC, DCS, đo từ xa và tự động hóa công nghiệp yêu cầu giao tiếp nối tiếp đường dài đáng tin cậy.
Đúng. Truyền thông sợi quang không bị ảnh hưởng bởi nhiễu điện từ, sét đánh và các vấn đề vòng lặp nối đất thường ảnh hưởng đến cáp đồng.
Không. Bộ chuyển đổi hỗ trợ thao tác cắm và chạy với khả năng điều chỉnh tốc độ truyền tự động.
Bộ chuyển đổi hỗ trợ PLC, RTU, đồng hồ đo điện, đồng hồ nước, cảm biến, bộ điều khiển công nghiệp, hệ thống giao thông và các thiết bị RS232/RS422/RS485 khác.
