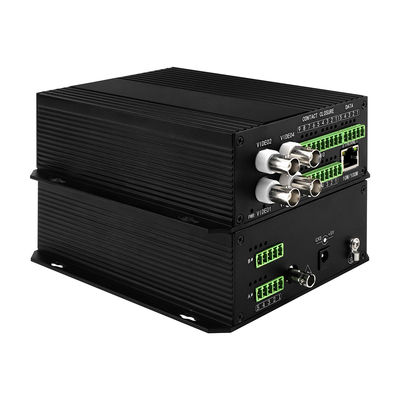

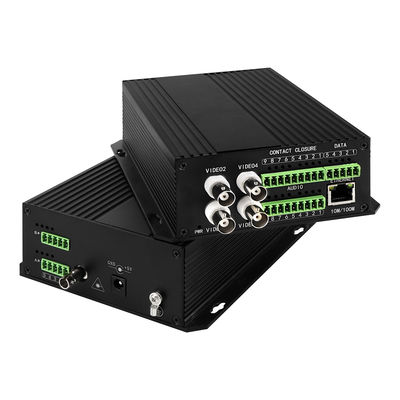

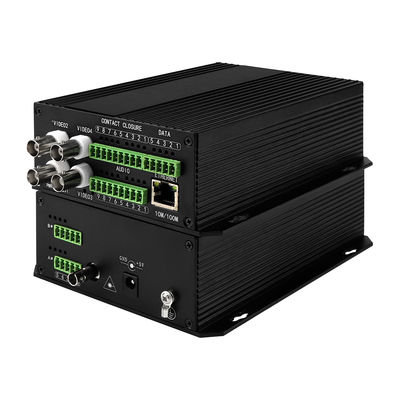

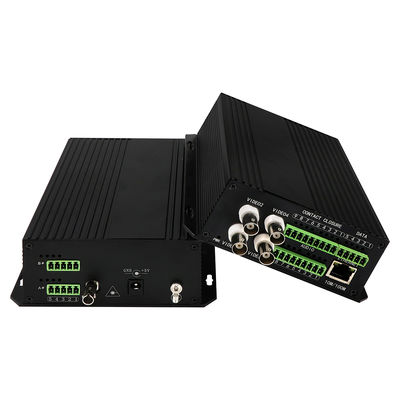

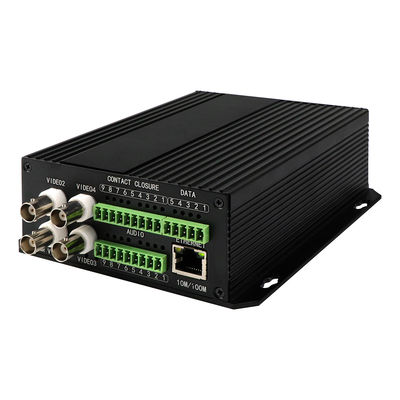

Bộ chuyển đổi sợi quang video tùy chỉnh của nhà máy OEM
Bộ chuyển đổi quang dữ liệu video âm thanh sang bộ thu phát sợi quang
Các tính năng chính của bộ chuyển đổi sợi quang video
Thông số kỹ thuật
|
Quang |
|
|
Bước sóng |
1310nm/1550nm |
|
Công suất đầu ra |
-8~3dBm |
|
Quang Fiber |
Đơn mode (9/125um) 20Km đến 80Km Đa mode (50/125um) 1Km, (62.5/125um) 500m |
|
NhậnTính linh hoạtensitivity |
-30dBm |
|
10/100Mbps, tự động cảm nhận |
FC/ST/SC/LC |
|
Video |
|
|
Băng thông |
8MHZ |
|
Hệ thống tương thích |
NTSC/PAL/SECAM |
|
Trở kháng/Điện áp |
BNC 75Ω (không cân bằng) / 2.0Vp-p |
|
Độ lợi vi sai |
< ±1% |
|
Pha vi sai |
< ±1 |
|
Tỷ lệ S/N |
>60dB(trọng số)(8 bit) |
|
10/100Mbps, tự động cảm nhận |
BNC |
|
Dữ liệu |
|
|
Dữ liệuProtocol |
RS232, RS422, RS485, Manchester, dữ liệu BIPHASE |
|
Băng thông |
0~300kbps |
|
Tốc độ lỗi |
10-9 |
|
10/100Mbps, tự động cảm nhận |
Thiết bị đầu cuối Phoenix |
|
Âm thanh |
|
|
Trở kháng / Điện áp |
600ohm(không cân bằng) / 2.0Vp-p |
|
Đáp ứng tần số |
10~20kHz |
|
Tổng méo hài |
<0.05% |
|
Pha vi sai |
< ±1 |
|
Tỷ lệ S/N |
>95dB(trọng số) |
|
10/100Mbps, tự động cảm nhận |
Thiết bị đầu cuối Phoenix |
|
Tốc độ lấy mẫu |
48k Hz |
|
Độ phân giải |
16 bits |
|
Tiếp điểm đóng |
|
|
Tín hiệuThẻput |
Báo động, đầu vào nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc nút chuyển thụ động |
|
Tín hiệuOutput |
Báo động tùy ý, đầu ra nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc đầu ra rơ le |
|
10/100Mbps, tự động cảm nhận |
Thiết bị đầu cuối Phoenix |
|
Điện thoại |
|
|
Ngữ âmBandwidth |
8KHz |
|
Chế độMode |
Đường dây nóng điểm-điểm, chế độ chuyển mạch/mở rộng điều khiển chương trình |
|
Méo |
<1% |
|
Tỷ lệ SRatio |
>95dB |
|
10/100Mbps, tự động cảm nhận |
RJ11 hoặc RJ45 |
|
Ethernet |
|
|
Chế độMode |
Toàn song công / bán song công, tự động cảm nhận |
|
Tốc độTính linh hoạtetwork |
Tốc độ |
|
10/100Mbps, tự động cảm nhận |
Giao diện |
|
RJ45 |
|
|
Khung gầm và thẻ |
Số lượng khe cắm khung gầm |
|
18 khe |
Khả năng tương thích (với thẻ) Thẻ 1~4 kênh (18 chiếc); |
|
Thẻ 8 kênh (9 chiếc) |
Tính linh hoạtS |
|
upports cài đặt hỗn hợp các cấu hình khác nhau |
ThẻI n PCB 4 kênh (153x100x10mm) hoặc kích thước PCB 8 kênh (153x100x25mm)các cấu hình yêu cầu kích thước lớn hơn có thể’ |
|
t được sử dụng với hệ thống này |
|
|
Giá đỡ: kép 220V/-48V AC, thẻ: được cấp nguồn bởi khung gầmĐiện ápV |
oltageĐộc lập:220VAC đến 5V/12VDC , |
|
Giá đỡ: kép 220V/-48V AC, thẻ: được cấp nguồn bởi khung gầmNhiệt độT |
emperature+85℃～+85 |
|
℃Nhiệt độT |
emperature+85℃～+85 |
|
℃ |
Độ ẩm 0~95% |
|
không ngưng tụKích thướcA |
nd WeightĐộc lập và thẻ: dphụ thuộc vào cấu hình khác nhau, Khung gầm: 19” |
3U
Nhà thi đấu thể thao (truyền video và âm thanh trực tiếp)
Câu hỏi thường gặp:
Q1. Tôi có thể đặt hàng mẫu cho bộ chuyển đổi sợi quang video không?
A: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng. Các mẫu hỗn hợp được chấp nhận.
Q2. Thời gian giao hàng thì sao?
A: 3-5 ngày để chuẩn bị mẫu, 8-10 ngày làm việc để sản xuất hàng loạt.
Q3. Bạn có giới hạn MOQ nào cho đơn đặt hàng công tắc cáp quang không?
A: MOQ thấp, 1 chiếc để kiểm tra mẫu có sẵn.
Q4. Bạn vận chuyển hàng hóa như thế nào và mất bao lâu để đến nơi?
A: Vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Mất 3-5 ngày để đến nơi. Vận chuyển hàng không và đường biển cũng tùy chọn.
Q5. Làm thế nào để xử lý lỗi?
