Bộ chuyển mạch sợi quang công nghiệp có quản lý với CAN Bus RS485 6 cổng, chịu tải khắc nghiệt, không quạt, xếp hạng IP40

Tên sản phẩm

Bộ Chuyển Mạch Fiber Công Nghiệp Quản Lý 10/100/1000Mbps với CAN Bus và RS485

Model No.

IM-FS880GW-2C4D

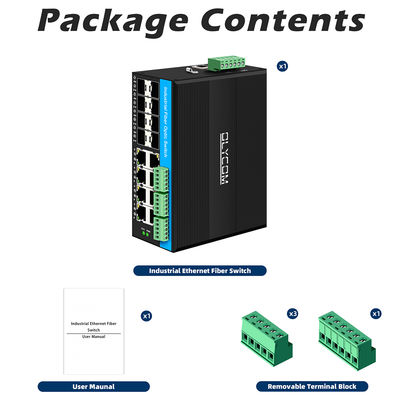

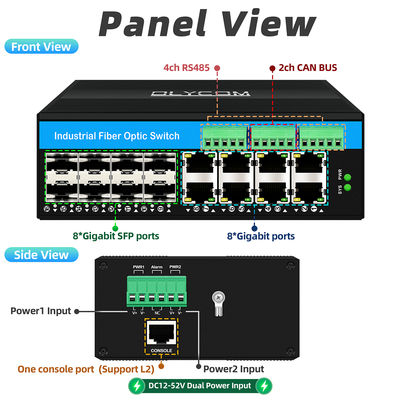

Cổng

8 x cổng SFP 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX)

2 x CAN Bus (Khung tiêu chuẩn ID 11-bit, khung mở rộng ID 29-bit,

Hỗ trợ J1939, CANopen, DeviceNet và các giao thức khác (yêu cầu cấu hình firmware)

4 x RS485 (hỗ trợ giao thức TCP/UDP)

1 x Cổng Console (RJ45, Tốc độ Baud: 115200)

Tiêu chuẩn

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAN ID

4096

Jumbo Frame

9.6KB

Kích thước Bảng Địa chỉ MAC

8K

Tính năng Chuyển mạch

Chế độ truyền: lưu trữ và chuyển tiếp

Băng thông hệ thống: 58Gbps (không tắc nghẽn)

Dung lượng DRAM: 128M Dung lượng Flash: 16M Dung lượng bộ đệm gói: 4Mb

Giao thức

IEEE 802.3 (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab (1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Vòng ERPS ITU-T G.8032

IEEE 802.1Q (VLAN)

IEEE 802.3x (Kiểm soát luồng)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ Quản lý

Hỗ trợ IEEE802.1q VLAN, VLAN cổng, dựa trên Mac VLAN, IP subnet VLAN, giao thức VLAN, chuyển đổi VLAN MVR.

Hỗ trợ IEEE802.3az EEE (Ethernet Tiết kiệm Năng lượng) Quản lý, tối ưu hóa mức tiêu thụ điện năng.

Hỗ trợ STP, RSTP, MSTP, Vòng bảo vệ Ethernet ITU-T G.8032 (EPR).

Hỗ trợ QoS, phân loại truyền QoS, CoS, kiểm soát băng thông (hướng vào/ra), triệt tiêu bão, dịch vụ khác biệt.

Hỗ trợ tổng hợp liên kết IEEE 802.3ad LACP động, tổng hợp liên kết tĩnh.

Hỗ trợ phát hiện IGMP/MLD V1/V2/V3, lọc/điều chỉnh IGMP, truy vấn IGMP.

Hỗ trợ báo cáo proxy IGMP, phát hiện MLD.

Bảo mật: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL.

Hỗ trợ IEEE802.3az EEE (Ethernet Tiết kiệm Năng lượng) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Hỗ trợ Cisco® như CLI, quản lý mạng Web, SNMP v1/v2c/v3, Telnet.

Hỗ trợ nâng cấp phần mềm qua TFTP và HTTP, dự phòng firmware để ngăn chặn lỗi nâng cấp.

Hỗ trợ RMON, MIB II, phản chiếu, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Hỗ trợ IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Hỗ trợ SerialCRT, CLI, Telnet, SNMP, HTTP, SSH/SSL

Nguồn điện

DC12-52V, đầu vào nguồn kép dự phòng và hỗ trợ đảo cực

Công suất không tải: 3.6W

Công suất đầy tải: 11.2W

CAN Bus

Tiêu chuẩn: ISO 11898-2 (CAN tốc độ cao)

Tốc độ truyền thông: 10Kbps~1Mbps (có thể cấu hình)

Số lượng nút tối đa: 110 (trở kháng đầu cuối mặc định)

Trở kháng đầu cuối: 120Ω (điện trở đầu cuối tùy chọn tích hợp cho mỗi CAN)

Bảo vệ cách ly: Hỗ trợ cách ly 2500V DC (tùy chọn)

Giao thức truyền thông: Hỗ trợ CAN 2.0A/B, CAN FD

Dải điện áp bus: -3V ~ +32V (bảo vệ chống đột biến)

RS485

Tiêu chuẩn: TIA/EIA-485-A

Chế độ làm việc: Full-duplex hoặc half-duplex (có thể cấu hình)

Tốc độ truyền thông: 115200bps (có thể cấu hình)

Số lượng nút tối đa: 32 (mặc định) hoặc có thể mở rộng đến 256 (yêu cầu bộ lặp)

Bảo vệ cách ly: Hỗ trợ cách ly 1500V DC (tùy chọn)

Dải điện áp bus: -7V ~ +12V (bảo vệ đột biến)

Độ ổn định RS485/CAN

Kiểm tra truyền thông đầy tải liên tục 72 giờ ở nhiệt độ khắc nghiệt, tỷ lệ lỗi bit truyền thông ≤1e-9

Đèn LED

Nguồn, mạng, fiber, hệ thống

Môi trường

Nhiệt độ làm việc: -40°～ 75°C ; Nhiệt độ bảo quản: -40°～ 85°C; Độ ẩm làm việc: 10%～90%, không ngưng tụ; Độ ẩm bảo quản: 10%～95%, không ngưng tụ

Tiêu chuẩn công nghiệp

Giao diện Ethernet/SFP:

IEC61000-4-2 (ESD, khả năng miễn nhiễm phóng tĩnh điện)

Phóng điện trong không khí: ±15KV

Phóng điện tiếp xúc: ±8KV

IEC61000-4-4 (EFT, nhiễu xung nhanh điện)

Tín hiệu: ±6KV

IEC61000-4-5 (Surge, nhiễu sét lan truyền)

Tín hiệu: chế độ vi sai ± 2KV

Chế độ chung ± 6KV

Giao diện RS485/CAN:

IEC 61000-4-2 (ESD, khả năng miễn nhiễm phóng tĩnh điện)

Phóng điện tiếp xúc: ±8KV

IEC 61000-4-5 (Surge, nhiễu sét lan truyền)

Tín hiệu: chế độ vi sai ± 2KV

An toàn

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Phần 15 Phần B (Loại B) ANSI C63.4:2014

Thông tin cơ khí

Vỏ: Vỏ kim loại gợn sóng; Cấp an toàn: IP40;

Kích thước: 158 x 114.8 x 60mm;

Phương pháp lắp đặt: Lắp đặt trên thanh ray Din

Module quang công nghiệp

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX (1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U (TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D (TX 1550 RX1310)

Nguồn điện DIN công nghiệp

IM-DAC220/DC12V1.67A

AC220V sang DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V sang DC24V1A, -30℃～70℃
