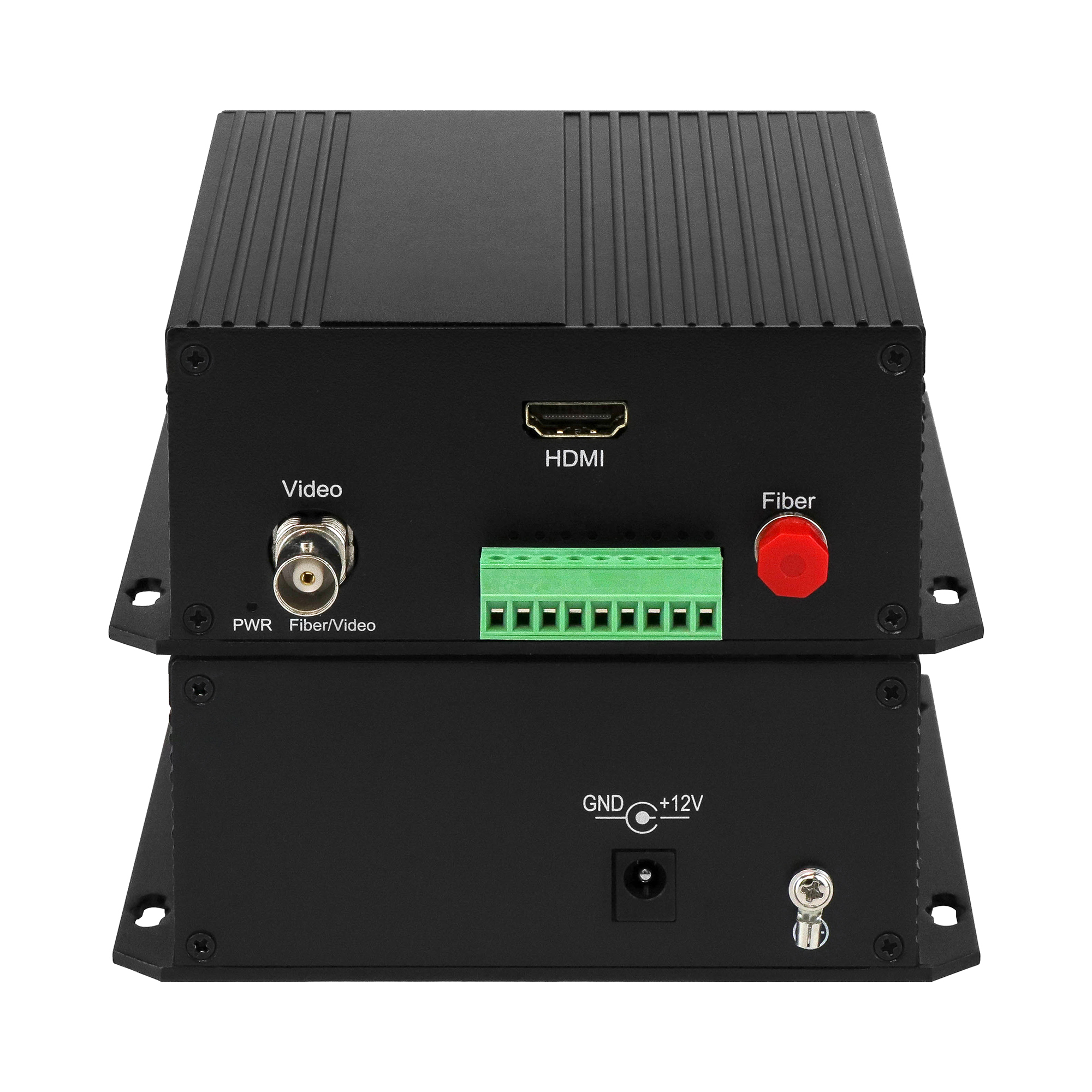

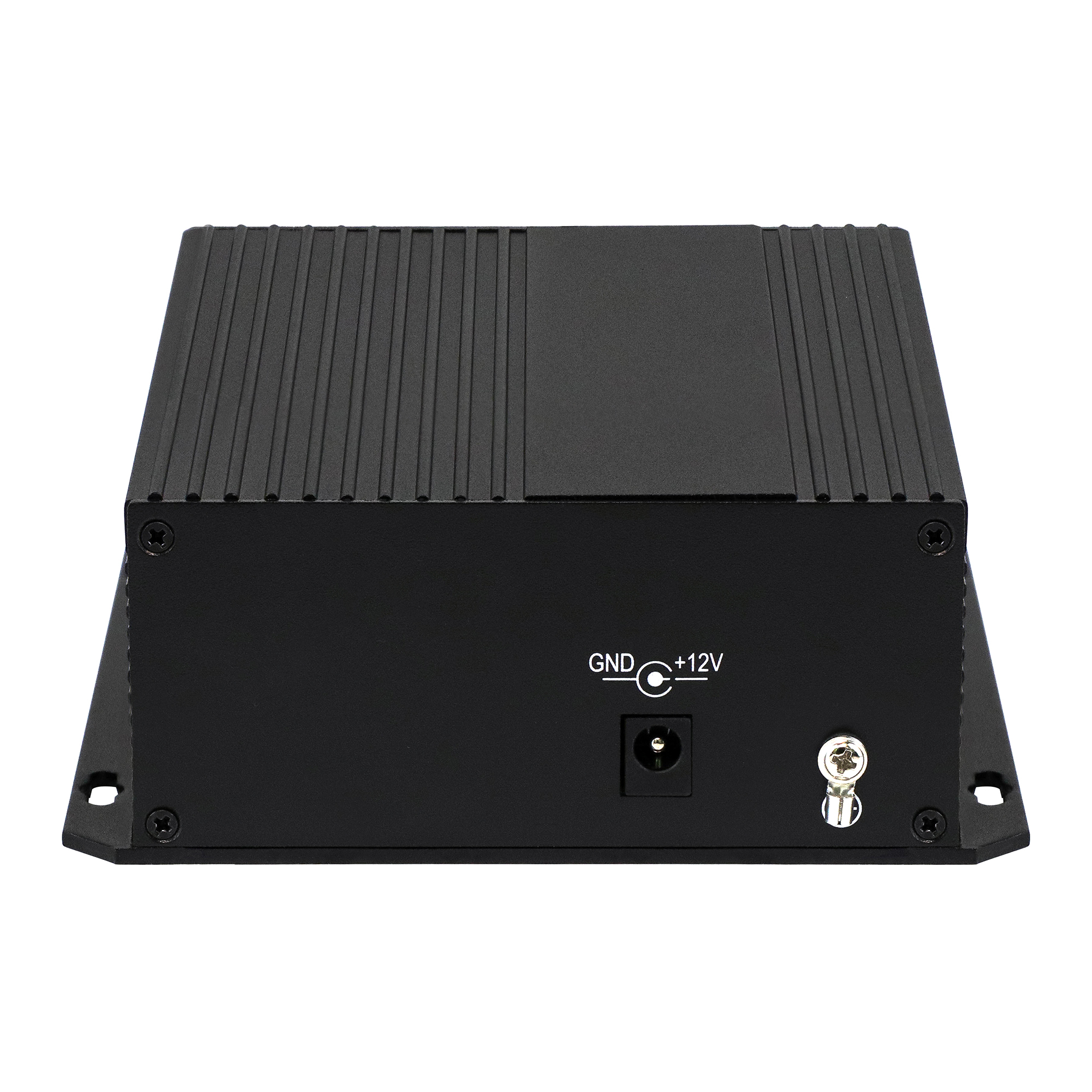

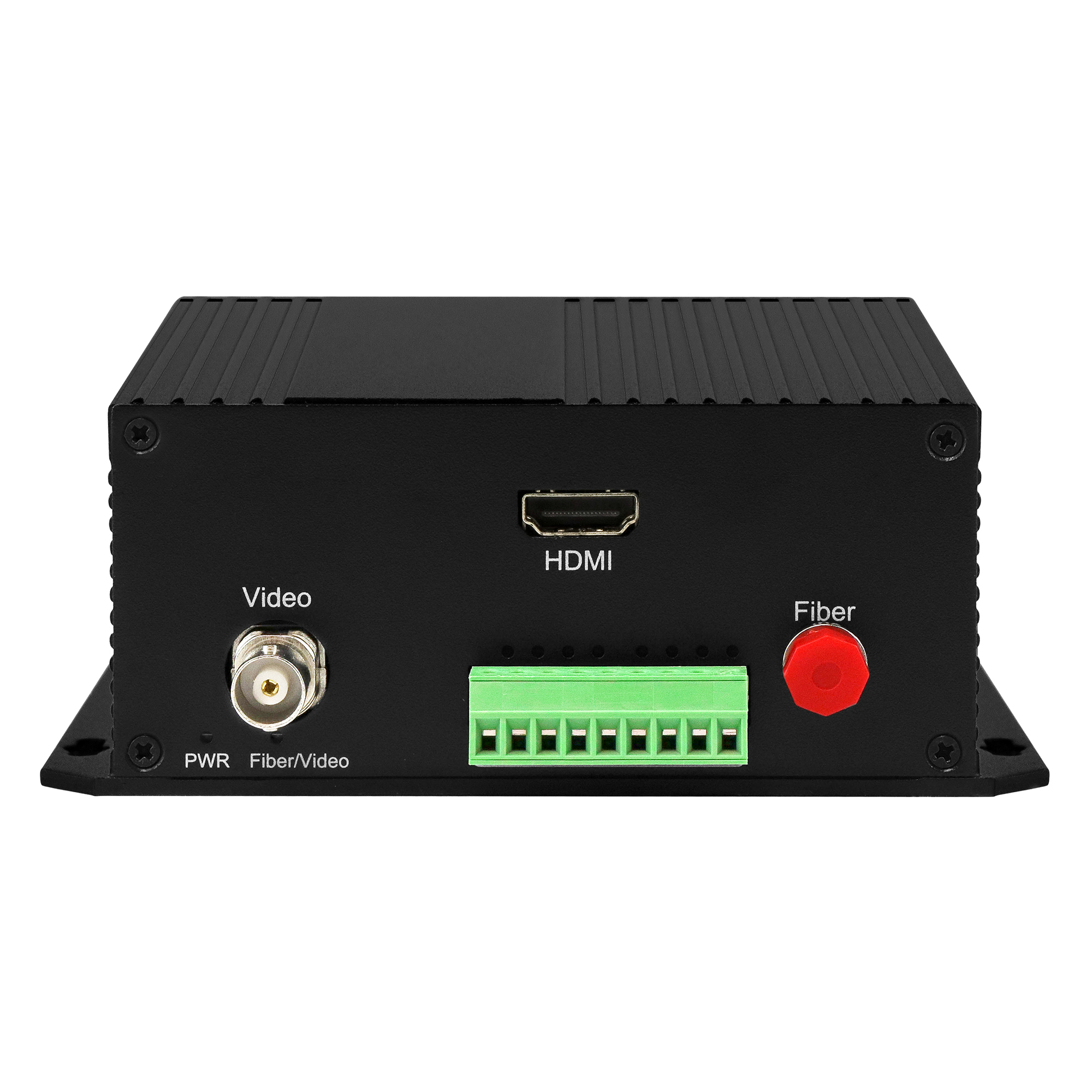

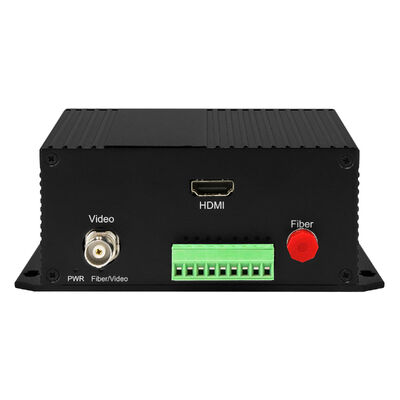

Bộ Mở Rộng Sợi Quang Video HDMI Với Dữ Liệu BIDI RS422
Giới thiệu về Bộ Chuyển Đổi Sợi Quang Video
|
Quang học |
|
|
Bước sóng |
1310nm/1550nm |
|
Công suất đầu ra |
-8~3dBm |
|
Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Đa chế độ (50/125um) 1Km, (62.5/125um) 500m |
|
Độ nhạy thu |
-30dBm |
|
Giao diện |
FC/ST/SC |
|
Video |
|
|
Băng thông |
8MHZ |
|
Hệ thống tương thích |
NTSC/PAL/SECAM |
|
Trở kháng/Điện áp |
BNC 75Ω (không cân bằng) / 2.0Vp-p |
|
Độ lợi vi sai |
< ±1% |
|
Pha vi sai |
< ±1 |
|
Tỷ lệ S/N |
>60dB(trọng số)(8 bit) |
|
Giao diện |
BNC |
|
Dữ liệu |
|
|
Giao thức dữ liệu |
RS232, RS422, RS485, Manchester, dữ liệu BIPHASE |
|
Băng thông |
0~300kbps |
|
Tỷ lệ lỗi |
10-9 |
|
Giao diện |
Thiết bị đầu cuối Phoenix |
|
Khung gầm và Card |
|
|
Số lượng khe cắm khung gầm |
18 khe |
|
Khả năng tương thích (với card) |
Card 1~4ch (18 chiếc); Card 8ch (9 chiếc) |
|
Tính linh hoạt |
Hỗ trợ cài đặt hỗn hợp các cấu hình khác nhau |
|
Card |
Trong PCB 4ch (153x100x10mm) hoặc kích thước PCB 8ch (153x100x25mm) các cấu hình yêu cầu kích thước lớn hơn không thể được sử dụng với hệ thống này |
|
Điện. Môi trường. Cơ khí |
|
|
Điện áp hoạt động |
Độc lập: 220VAC đến 5V/12VDC Giá đỡ: kép 220V/-48V AC, card: được cung cấp bởi khung gầm |
|
Nhiệt độ hoạt động |
-35℃~+75℃ |
|
Nhiệt độ bảo quản |
-45℃~+85℃ |
|
Độ ẩm |
0~95% không ngưng tụ |
|
Kích thước và trọng lượng |
Độc lập và card: tùy thuộc vào các cấu hình khác nhau, Khung gầm: 19”3U |
Ứng dụng
Tùy chọn đặt hàng
|
OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch dữ liệu RS485 Rx + 1ch Ethernet 10/100M + 1 Điện thoại. |
|
OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Ethernet 10/100M |
|
OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Đóng tiếp điểm Tx |
|
OM610-2P1EWT/R |
2ch Điện thoại + 1ch Ethernet 10/100M |
|
OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch Ethernet 10/100M + 1 Điện thoại. |
|
OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Ethernet 10/100M |
|
OM610-4EWT/R |
4ch Ethernet 10/100M |
|
OM610-4P2D↓WT/R |
4ch Điện thoại + 2ch dữ liệu RS485 Rx |
|
OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Ethernet 10/100M |
|
OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
|
OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch dữ liệu RS485 Rx |
|
OM610-2D↓8PWT/R |
2ch dữ liệu RS485 Rx + 8ch Điện thoại |
|
OM610-20D↓WT/R |
20ch dữ liệu RS485 Rx |
|
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1ch video hai chiều + 1ch dữ liệu RS485 hai chiều + 1ch âm thanh hai chiều + 1ch đóng tiếp điểm hai chiều |
|
OM610-2D↑↓4A↑↓1E WT/R |
4ch âm thanh hai chiều + 2ch dữ liệu RS485 hai chiều + 1ch Ethernet 10/100M |
|
OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1ch video Tx + 2ch dữ liệu RS485 hai chiều + 3ch âm thanh Tx + 1ch đóng tiếp điểm hai chiều |
|
OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Ethernet 10/100M + 1ch Điện thoại + 2ch Đóng tiếp điểm Tx |
Dòng bộ phát và thu quang Olycom OM610 cung cấp nhiều lựa chọn cấu hình, từ thiết lập đơn giản với một kênh tín hiệu cụ thể đến các giải pháp tinh vi với nhiều kênh tín hiệu khác nhau (video, âm thanh, dữ liệu, điện thoại, báo động và Ethernet). Các cấu hình linh hoạt có thể được tùy chỉnh và ODM để đáp ứng các nhu cầu khác nhau.
Vui lòng liên hệ với chúng tôi để biết thêm cấu hình / tùy chỉnh / OEM / ODM.
