Olycom quản lý công nghiệp PoE Fiber Switch
1. Tổng quan sản phẩm

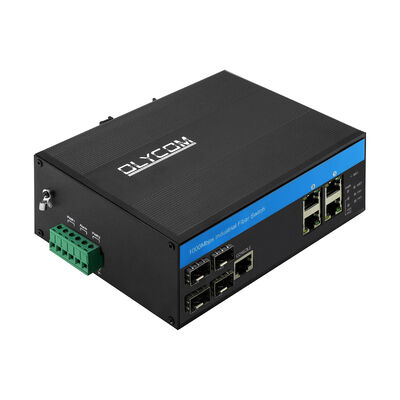

1.1 IM-FP444GW là một bộ chuyển đổi sợi PoE cấp công nghiệp được quản lý được thiết kế để truyền Ethernet và sợi có độ tin cậy cao trong môi trường khắc nghiệt.Nó tích hợp 4 × 100/1000/2500Mbps cổng sợi SFP với 4 × 10/100/1000Mbps cổng RJ45 hỗ trợ PoE, cung cấp một giải pháp truy cập và tổng hợp linh hoạt cho các mạng công nghiệp, giám sát ngoài trời và kiến trúc sợi phân tán.
1.2 Phù hợp với IEEE 802.3af/at, công tắc cung cấp tối đa 30W mỗi cổng PoE với tổng ngân sách điện năng 120W, đảm bảo truyền năng lượng ổn định và truyền dữ liệu đến máy ảnh IP, AP không dây,và các thiết bị cạnhVới vỏ kim loại IP40, gắn trên đường ray DIN hoặc tường, và phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +75 °C,IM-FP444GW được xây dựng để hoạt động liên tục trong các ứng dụng công nghiệp và ngoài trời đòi hỏi.
2Các đặc điểm chính
IM-FP444GW kết hợp quản lý Layer 2 tiên tiến, bảo vệ công nghiệp và khả năng chuyển đổi hiệu suất cao:
Thiết kế sợi lai & PoE ️ cổng SFP 4 × 2.5G cho truyền sợi đường dài và cổng PoE 4 × Gigabit RJ45.
Cung cấp năng lượng PoE công nghiệp IEEE 802.3af/at phù hợp, 30W mỗi cổng, tổng ngân sách PoE 120W, đầu ra 48V.
Quản lý Layer 2 nâng cao
Ring Protection & Redundancy hỗ trợ STP, RSTP, MSTP và ITU-T G.8032 Ethernet Protection Ring (EPR) để phục hồi mạng nhanh chóng.
Độ tin cậy công nghiệp ∙ Bảo vệ sóng 6KV Ethernet, bảo vệ ESD lên đến không khí ± 15KV, tuân thủ EMC cấp công nghiệp.
Hiệu suất chuyển đổi cao 28Gbps khả năng chuyển đổi, tốc độ chuyển tiếp 20,83Mpps, bảng MAC 8K, khung hình lớn 9,6KB.
Quản lý linh hoạt Web GUI, CLI giống như Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS và dự phòng firmware.
Tính năng tiết kiệm năng lượng và Chẩn đoán IEEE 802.3az EEE, chẩn đoán cáp, phản chiếu cổng, RMON và ghi nhật ký sự kiện.
3. Thông số kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Quản lý công nghiệp PoE Fiber Switch ((4F + 4TP) |
|
Mô hình số. |
IM-FP444GW |
|
Cảng |
4*100/1000/2500Mpbs cổng SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 8*10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
|
Nghị định thư |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 28Gbps ((không tắc nghẽn giao thông) Tỷ lệ chuyển tiếp: 20,83Mpps Kích thước DRAM: 128M Kích thước đèn flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC 8K Jumbo Frame: 9.6KB |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, mạng, sợi PWR: Điện lực
Màu cam: Link/ACT Màu xanh lá cây: Tốc độ mạng 1000M ((tắt khi 100Mb/s)
Sợi: FX1/FX2/FX3/FX4 |
|
Cung cấp điện |

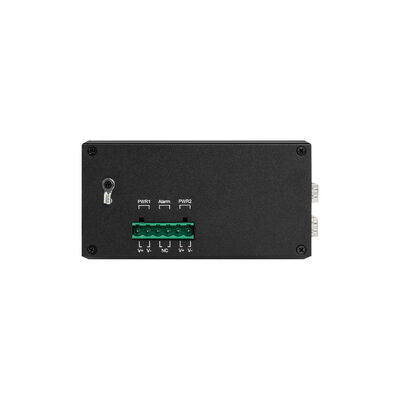

Điện áp đầu vào: 48V (tối đa 52V) Điện áp đầu ra PoE: 48V Sức mạnh đầu ra PoE đơn: 30W ((cổng 1 ~ 4) Ngân sách tối đa: 120W Kết nối ngược: hỗ trợ |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
4. Chiều
5. Web UI
6. Tính năng phần mềm
Vui lòng liên hệ với chúng tôi cho hướng dẫn web hoặc hướng dẫn CLI
7Ứng dụng
8Các phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
Cung cấp điện DIN công nghiệp |
|
|
IM-DAC220/DC12V1.67A |
AC220V đến DC12V1.67A, -30°C ∼70°C |
|
IM-DAC220/DC24V1A |
AC220V đến DC24V1A, -30°C ∼70°C |
|
IM-DAC220/DC48V1.6A |
AC220V đến DC48V1.6A, -30°C ∼70°C |
|
IM-DAC220/DC48V2.5A |
AC220V đến DC48V2.5A, -40°C ∼70°C |
|
IM-DAC220/DC48V5A |
AC220V đến DC48V5A, -40°C ∼70°C |
|
IM-DAC220/DC48V10A |
AC220V đến DC48V10A, -40°C ∼70°C |
9. Câu hỏi thường gặp
1Nó dựa trên con chip nào?
Olycom: Vitesse
2Tôi có thể tùy chỉnh nó không?
Olycom:
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên mô hình, nhãn, mặt nạ PVC và các bộ phận sản phẩm ((bộ lắp đặt, khối đầu cuối điện vv)
3Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom:
Đối với các cổng LAN, chúng là 10/100/1000M tự động phát hiện
Đối với cổng Sợi, vui lòng cấu hình tốc độ 100Mbps thông qua Web GUI hoặc CLI
4, Tôi có thể tắt chức năng PoE cho một số cổng khi cần thiết?
A: Có
Tất cả các công tắc quản lý PoE trong loạt này hỗ trợ quản lý PoE
Vui lòng chỉ thiết lập trạng thái PoE thông qua GUI Web hoặc CLI
5Anh có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã đối phó với điều này nhiều lần.
