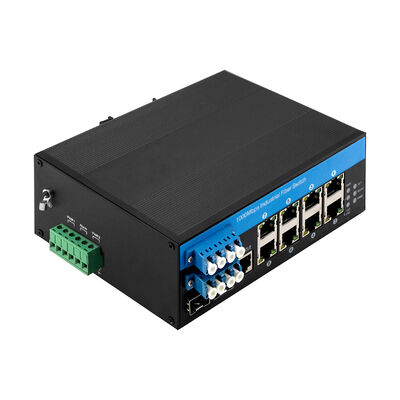

2.5G Bộ Chuyển Mạch Bypass Sợi Quang PoE được Quản lý 8 Cổng
|
Tên sản phẩm |
Bộ chuyển mạch bypass sợi quang PoE công nghiệp được quản lý 10/100/1000Mbps (2F+8TP) |
|
Mã số |
IM-FBP288GW |
|
Cổng |
2*cổng SFP 100/1000/2500Mpbs 2* cổng bypass LC (SM/MM) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 8*10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX) |
|
Giao thức |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 26Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 19.344Mpps Dung lượng DRAM: 128M Dung lượng Flash: 16M ID VLAN: 4096 Kích thước bảng địa chỉ MAC: 8K Khung Jumbo: 9.6KB |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
|
Đèn LED |
Nguồn, mạng, sợi quang PWR: Nguồn
Màu cam: Link/ACT Xanh lục: Tốc độ mạng 1000M (tắt khi là 100Mb/s)
Sợi quang: FX1/FX2 |
|
Nguồn điện |
Điện áp đầu vào: 48V (tối đa 52V) Điện áp đầu ra PoE: 48V Công suất đầu ra PoE đơn: 30W (cổng 1~8) Ngân sách tối đa: 240W Kết nối ngược: hỗ trợ |
|
Đi dây PoE |
PoE af/at: 1/2(V+), 3/6(V-) |
|
Môi trường |
Nhiệt độ làm việc: -40°C～75°C Nhiệt độ bảo quản: -40°C～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm bảo quản: 10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Tăng áp: IEC61000-4-5, Vi sai ±2KV, Chung±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Subpart B (Class B) ANSI C63.4: 2014 |
|
Thông tin cơ học |
Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 158*115*60mm Phương pháp gắn: Gắn Din-rail/Tường Trọng lượng: 0.75Kg/0.9Kg (Tịnh/Tổng) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
|
Bypass sợi quang |
|||
|
Danh mục |
Đơn vị |
Thông số kỹ thuật |
|
|
Phạm vi bước sóng |
nm |
850±40/1300±40 |
1260~1650 |
|
Bước sóng kiểm tra |
nm |
850/1300 |
1310/1550 |
|
Tổn hao chèn |
dB |
Điển hình: 0.6 Tối đa: 1.0 |
Điển hình: 0.6 Tối đa: 1.0 |
|
Tổn hao phản xạ |
dB |
MM≥30 SM≥50 |
|
|
Xuyên âm kênh |
dB |
MM≥35 SM≥55 |
|
|
Tổn hao phân cực |
dB |
≤0.05 |
|
|
Tổn hao bước sóng |
dB |
≤0.05 |
|
|
Tổn hao nhiệt độ |
dB |
≤0.05 |
|
|
Khả năng lặp lại |
dB |
≤0.05 |
|
|
Điện áp hoạt động |
v |
3.3V-5V |
|
|
Tuổi thọ |
lần |
≥100000000 |
|
|
Thời gian chuyển mạch |
ms |
≤10 |
|
|
Công suất quang truyền |
mw |
≤500 |
|
|
Nhiệt độ hoạt động |
ºc |
-20~+70 |
|
|
Nhiệt độ bảo quản |
ºc |
-40~+85 |
|
Là một phần không thể thiếu của hệ thống truyền thông và bảo vệ quang học, bypass sợi quang có độ tin cậy và ổn định cao cho các nhu cầu đường dẫn quang học khác nhau như
Mạng đô thị (MAN)
Cấu hình động của ghép/tách kênh
Giám sát hệ thống
Nghiên cứu và phát triển trong phòng thí nghiệm
Đồng thời, bộ chuyển mạch bypass sợi quang có các đặc điểm
Tổn hao chèn thấp
Phạm vi bước sóng rộng
Xuyên âm kênh thấp
3. Thông tin WEB
4. Ứng dụng
5. Danh sách đóng gói
1pc bộ chuyển mạch
1pc hướng dẫn sử dụng
1pc cáp console
Ghi chú
Các phụ kiện (giá đỡ DIN rail, mô-đun quang, nguồn điện, cáp vá, cáp mạng, v.v.) KHÔNG được bao gồm trong hộp đóng gói, vui lòng tự chuẩn bị hoặc mua một bộ hoàn chỉnh từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 15.8*11.5*6cm
Kích thước hộp bên trong: 25.3*20.8*8cm
Trọng lượng sản phẩm: 0.75Kg
Trọng lượng đóng gói: 0.9Kg
Kích thước hộp chính: 55.5*40*41cm
Số lượng đóng gói: 20 chiếc
Trọng lượng đóng gói: 20Kg
6. Câu hỏi thường gặp
1, Nó dựa trên chip nào?
Olycom: Vitesse
2, Tôi có thể tùy chỉnh nó không?
Olycom: Có
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên kiểu máy, nhãn, mặt nạ PVC và các bộ phận sản phẩm (bộ gắn, khối đầu cuối nguồn, v.v.)
3, Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom: Có
Đối với các cổng LAN, chúng là 10/100/1000M tự động cảm biến
Đối với các cổng Fiber, vui lòng cấu hình tốc độ 100Mbps qua Web GUI hoặc CLI
4, Tôi có thể tắt chức năng PoE cho một số cổng khi cần thiết không?
A: Có
Tất cả các bộ chuyển mạch được quản lý PoE trong dòng này đều hỗ trợ quản lý PoE
Vui lòng chỉ đặt trạng thái PoE qua Web GUI hoặc CLI
5, Bạn có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã xử lý việc này nhiều lần.

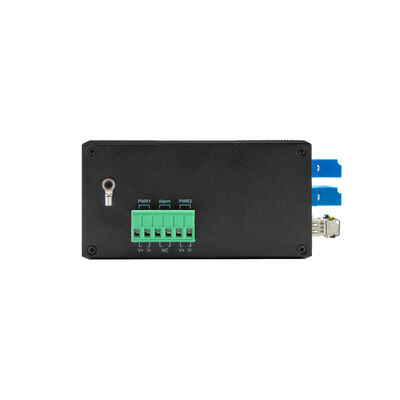

7. Ảnh
