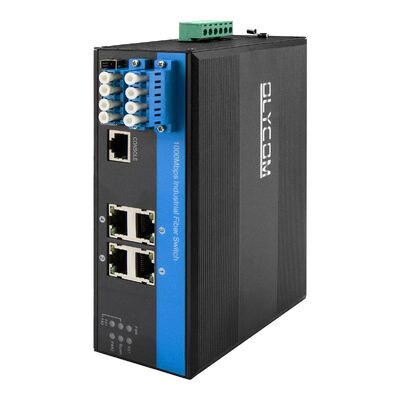

4 Port Industrial PoE Switch với Fiber Bypass
IM-FBP244GW là một bộ chuyển mạch bỏ qua sợi PoE cấp công nghiệp được quản lý đầy đủ được thiết kế cho các mạng truyền tải Ethernet và quang học có sẵn cao.
Tích hợp truy cập PoE Gigabit, các liên kết lên sợi đa gigabit và các kênh bỏ qua quang học kép, nó đảm bảo kết nối mạng không bị gián đoạn ngay cả khi mất điện hoặc thiết bị bị hỏng.
2. Thông số kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Quản lý công nghiệp PoE Fiber Bypass Switch ((2F + 4TP) |
|
Mô hình số. |
IM-FBP244GW |
|
Cảng |
2*100/1000/2500Mpbs cổng SFP 2* Cổng bỏ qua LC ((SM/MM) SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 4*10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
|
Nghị định thư |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 18Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC 8K Jumbo Frame: 9.6KB |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, mạng, sợi PWR: Điện lực
Màu cam: Link/ACT Màu xanh lá cây: Tốc độ mạng 1000M ((tắt khi 100Mb/s)
Sợi: FX1/FX2 |
|
Cung cấp điện |
Điện áp đầu vào: 48V (tối đa 52V) Điện áp đầu ra PoE: 48V Sức mạnh đầu ra PoE đơn: 30W ((cổng 1 ~ 4) Ngân sách tối đa: 120W Kết nối ngược: hỗ trợ |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
|
Phương pháp Bypass Sợi |
|||
|
Nhóm |
Đơn vị |
Thông số kỹ thuật |
|
|
Phạm vi bước sóng |
nm |
850±40/1300±40 |
1260~1650 |
|
Độ dài sóng thử nghiệm |
nm |
850/1300 |
1310/1550 |
|
Thêm mất mát |
dB |
Típ: 0.6 Tối đa: 1.0 |
Típ: 0.6 Tối đa: 1.0 |
|
Lợi nhuận mất mát |
dB |
MM≥30 SM≥50 |
|
|
Truyền thông qua kênh |
dB |
MM≥35 SM≥55 |
|
|
Mất phân cực |
dB |
≤0.05 |
|
|
Mất bước sóng |
dB |
≤0.05 |
|
|
Mất nhiệt độ |
dB |
≤0.05 |
|
|
Khả năng lặp lại |
dB |
≤0.05 |
|
|
Điện áp hoạt động |
v |
3.3V-5V |
|
|
Thời gian sử dụng |
thời gian |
≥100000000 |
|
|
Thời gian chuyển đổi |
ms |
≤10 |
|
|
Năng lượng quang truyền |
mw |
≤ 500 |
|
|
Nhiệt độ hoạt động |
c |
-20~+70 |
|
|
Nhiệt độ lưu trữ |
c |
-40~+85 |
|
3. WEB UI
1. Bảo vệ bỏ qua quang học tích hợp
Cổng bỏ qua sợi LC kép tự động duy trì tính liên tục quang học khi công tắc tắt hoặc gặp lỗi
Mất đầu vào cực thấp và chuyển đổi nhanh đảm bảo tác động tối thiểu đến chất lượng tín hiệu sợi
Hỗ trợ cả sợi một chế độ và sợi đa chế độ, phù hợp với truyền đường ngắn và xa
2. Hiệu suất cao PoE & Khả năng chuyển đổi
Cổng PoE 8 × Gigabit RJ45 cung cấp IEEE 802.3af / với công suất lên đến 30W mỗi cổng
Tổng ngân sách PoE lên đến 240W, hỗ trợ máy ảnh IP công suất cao, điểm truy cập không dây và thiết bị truy cập
Cổng SFP 2 × 100/1000/2500Mbps cung cấp các liên kết lên sợi linh hoạt cho các mạng tổng hợp hoặc vòng
Kiến trúc chuyển mạch không chặn với thông lượng cao và độ trễ chuyển tiếp thấp
3. Quản lý và bảo vệ mạng tiên tiến
Quản lý Layer 2 đầy đủ bao gồm VLAN, QoS, IGMP, tổng hợp liên kết và kiểm soát giao thông
Hỗ trợ STP/RSTP/MSTP và ITU-T G.8032 ERPS, cho phép bảo vệ và làm dư thừa vòng nhanh
Web GUI, CLI, SNMP và quản lý từ xa để dễ dàng triển khai và bảo trì
Chẩn đoán cáp tích hợp và Ethernet tiết kiệm năng lượng (EEE) để tối ưu hóa hoạt động
4. Độ tin cậy công nghiệp
Phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +75 °C
Bảo vệ sóng 6KV Ethernet và tuân thủ EMC cấp công nghiệp
Khung kim loại bền IP40 với tùy chọn gắn trên đường ray DIN hoặc tường
Được thiết kế để hoạt động liên tục trong tủ ngoài trời và các khu công nghiệp
4Ứng dụng

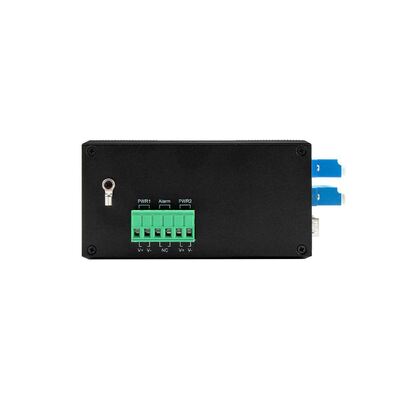

5. Hình ảnh
6. Phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
Cung cấp điện DIN công nghiệp |
|
|
IM-DAC220/DC12V1.67A |
AC220V đến DC12V1.67A, -30°C ∼70°C |
|
IM-DAC220/DC24V1A |
AC220V đến DC24V1A, -30°C ∼70°C |
|
IM-DAC220/DC48V1.6A |
AC220V đến DC48V1.6A, -30°C ∼70°C |
|
IM-DAC220/DC48V2.5A |
AC220V đến DC48V2.5A, -40°C ∼70°C |
|
IM-DAC220/DC48V5A |
AC220V đến DC48V5A, -40°C ∼70°C |
|
IM-DAC220/DC48V10A |
AC220V đến DC48V10A, -40°C ∼70°C |
