Chuyển đổi 4 cổng Gigabit DIN PoE
1. Tổng quan

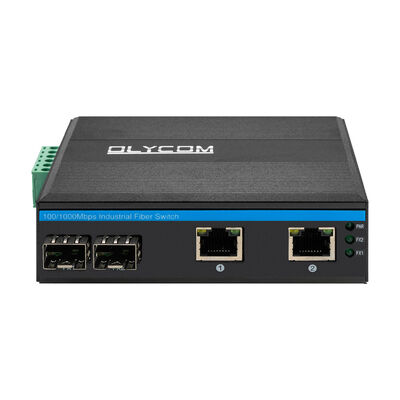

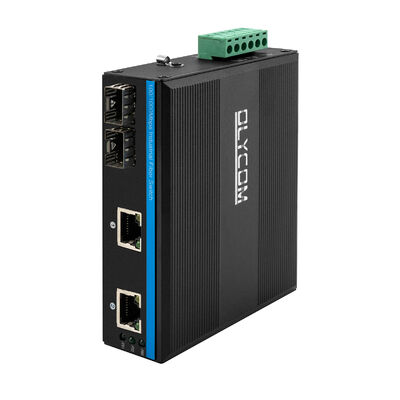

IM-FP222GE là một bộ chuyển đổi sợi PoE Gigabit công nghiệp nhỏ gọn được thiết kế để cung cấp kết nối dữ liệu và điện đáng tin cậy trong môi trường khắc nghiệt và quan trọng.
Với hai cổng sợi SFP Gigabit và hai cổng PoE Ethernet 10/100/1000Mbps,nó cho phép tích hợp liền mạch các mạng lưới sợi xương sống với các thiết bị cạnh chạy như camera IP và điểm truy cập không dây.
Với phạm vi nhiệt độ hoạt động rộng (-40 ° C đến + 75 ° C), bảo vệ tăng áp mạnh mẽ và một vỏ kim loại DIN-rail chắc chắn, IM-FP222GE được xây dựng để hoạt động liên tục trong tự động hóa công nghiệp,vận chuyển, và hệ thống giám sát ngoài trời.
Nó là một giải pháp lý tưởng cho IP giám sát, gió, điện, tàu điện ngầm PIS, tự động hóa lắp ráp, SCADA điện, xử lý nước thải, luyện kim, vận chuyển thông minh, vận chuyển đường sắt,Quân sự và các ngành công nghiệp khác
2. Thông số kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+2TP) |
|
Mô hình số. |
IM-FP222GE |
|
Cảng |
2x100/1000M SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 2x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) 1x6-PIN Power Terminal Block |
|
Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 tại 30W ((PoE +) |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 8Gbps (không tắc nghẽn giao thông) Tốc độ chuyển tiếp: 5.952Mmps 4K Kích thước bộ đệm gói: 1.75Mb |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, Sợi, Mạng, PoE PWR: Điện lực
Sợi: FX1, FX2 On: truyền thông bình thường Tắt: truyền không bình thường ((module quang lỗi hoặc ngắt kết nối)
Màu cam đồng: Chỉ số PoE PoE đang hoạt động tắt: PoE không hoạt động hoặc đây là thiết bị không PoE
Màu xanh đồng: Chỉ số tốc độ Trên: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ làm việc là 10/100Mbps |
|
Tiêu thụ năng lượng |
Nạp đầy đủ mà không có PoE≤5W |
|
Cung cấp điện |
Điện áp đầu vào nguồn điện PoE: 48V (tối đa 52V) Sức mạnh đầu ra nguồn điện PoE duy nhất: 30W (cổng 1 ~ 2) Điện áp đầu ra PoE: 48V Kết nối ngược: hỗ trợ |
|
PoE Wiring |
1/2 (V+), 3/6 (V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |

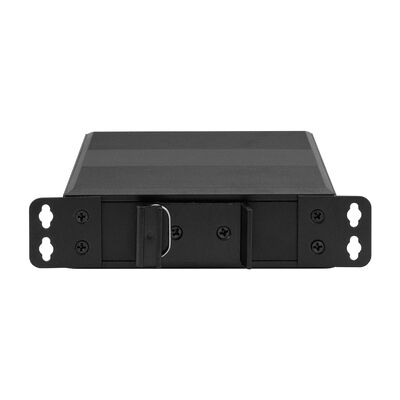

Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 114*93*35mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,35Kg/0,45Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
3Các đặc điểm chính
1. Gigabit Fiber & PoE Integration
Cổng sợi SFP 2 × 100/1000Mbps hỗ trợ các mô-đun sợi đa chế độ và đơn chế độ cho khoảng cách truyền linh hoạt
2 × 10/100/1000Mbps RJ45 cổng PoE phù hợp với IEEE 802.3af / at, cung cấp tối đa 30W mỗi cổng
Tổng ngân sách năng lượng PoE là 60W, phù hợp với máy ảnh IP công suất cao và thiết bị không dây
2. Hiệu suất chuyển đổi ổn định
Kiến trúc chuyển đổi lưu trữ và chuyển tiếp đảm bảo tính toàn vẹn dữ liệu
băng thông hệ thống cao với chuyển tiếp không chặn và độ trễ thấp
Đàm phán tự động và Auto MDI/MDIX đơn giản hóa việc triển khai mạng
Hỗ trợ điều khiển dòng chảy cho cả truyền thông full-duplex và half-duplex
3. Độ tin cậy công nghiệp
Bảo vệ sóng 6KV Ethernet và miễn dịch EMC mạnh cho môi trường ngoài trời và nhiễu cao
Lưu lượng điện DC rộng (hệ thống PoE 48V) với bảo vệ cực ngược
Khung kim loại lợp sóng không có quạt (IP40) để phân tán nhiệt hiệu quả
Tùy chọn gắn DIN-rail hoặc tường để lắp đặt linh hoạt
4. Việc giám sát và tuân thủ dễ dàng
Chỉ số LED cho nguồn, liên kết sợi, hoạt động Ethernet, tốc độ và trạng thái PoE
Phù hợp với các tiêu chuẩn CE và FCC, phù hợp với việc triển khai toàn cầu
4. Chiều
Nhận xét
Phụ kiện ((DIN đường ray hỗ trợ, mô-đun quang học, nguồn điện, patchcord, cáp mạng vv) không bao gồm trong hộp đóng gói, xin vui lòng chuẩn bị nó bởi chính mình hoặc mua một bộ đầy đủ từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 11,4 * 9,3 * 3,5cm
Kích thước hộp bên trong: 23 * 16,5 * 5,8cm
Trọng lượng sản phẩm: 0,35kg
Trọng lượng bao bì: 0,45Kg
Kích thước hộp chính: 67*33*47cm
Số lượng đóng gói: 40pcs
Trọng lượng bao bì: 20kg
5. Phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
Cung cấp điện DIN công nghiệp |
|
|
IM-DAC220/DC48V2.5A |
AC220V đến DC48V2.5A, -40°C ∼70°C |
|
IM-DAC220/DC48V5A |
AC220V đến DC48V5A, -40°C ∼70°C |
|
IM-DAC220/DC48V10A |
AC220V đến DC48V10A, -40°C ∼70°C |
6Ứng dụng
1Hệ thống CCTV PoE
2, Fiber Optic Telecom
