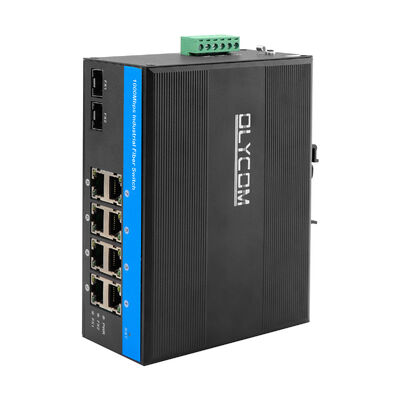

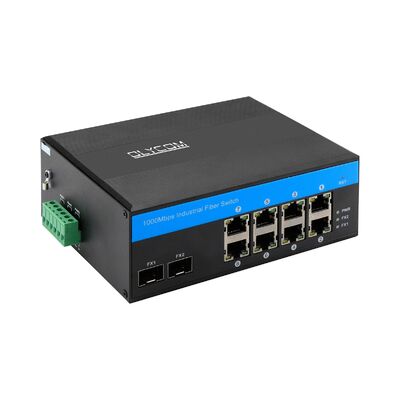

Olycom 8 Port PoE Gigabit Network Switch
1. Thông số kỹ thuật của 8 cổng công nghiệp chuyển đổi
|
Tên sản phẩm |
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+8TP) |
|
Mô hình số. |
IM-FP288GE |
|
Cảng |
2x1000M SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) 1x6-PIN Power Terminal Block |
|
Nghị định thư |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 tại 30W ((PoE +) |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 20Gbps (không tắc nghẽn giao thông) Tốc độ chuyển tiếp: 14.88Mmps 4K Kích thước bộ đệm gói: 1.75Mb |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, Sợi, Mạng, PoE PWR: Điện lực
Sợi: FX1, FX2 On: truyền thông bình thường Tắt: truyền không bình thường ((module quang lỗi hoặc ngắt kết nối)
Màu cam đồng: Chỉ số PoE On:PoE đang hoạt động Tắt:PoE không hoạt động hoặc đây là thiết bị Non-PoE
Màu xanh đồng: Chỉ số tốc độ Trên: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt:Tắt kết nối hoặc tốc độ làm việc là 10/100Mbps |
|
Tiêu thụ năng lượng |
Nạp đầy đủ mà không có PoE≤5W |
|
Cung cấp điện |
Điện áp đầu vào nguồn điện PoE: 48V (tối đa 52V) Sức mạnh đầu ra nguồn điện PoE duy nhất: 30W (cổng 1 ~ 8) Điện áp đầu ra PoE: 48V Kết nối ngược: hỗ trợ |
|
PoE Wiring |
1/2 (V+), 3/6 (V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
2Các tính năng chính của 8 Port Ethernet Switch
1. Kết hợp Gigabit PoE & Fiber Connectivity
Tám cổng RJ45 tự động cảm biến 10/100/1000Mbps cung cấp IEEE 802.3af / tại PoE năng lượng và dữ liệu qua một cáp Ethernet duy nhất,trong khi hai khe cắm Gigabit SFP cung cấp các liên kết lên sợi linh hoạt cho truyền tải đường dài hoặc không có nhiễu.
2Ngân sách năng lượng PoE cao cho triển khai đa thiết bị
Mỗi cổng PoE hỗ trợ lên đến 30W đầu ra, với tổng ngân sách 240W, cho phép hoạt động ổn định của nhiều thiết bị công suất cao như máy ảnh PTZ và AP không dây ngoài trời.
3. Độ tin cậy công nghiệp
Được thiết kế cho môi trường đòi hỏi, công tắc hỗ trợ hoạt động ở nhiệt độ cao (-40 °C đến 75 °C) và cung cấp bảo vệ sóng Ethernet 6KV,giúp đảm bảo hoạt động không bị gián đoạn trong các địa điểm ngoài trời và ồn ào điện.
4. Khám phá PoE thông minh và cung cấp điện an toàn
Tự động phát hiện các thiết bị không phù hợp với PoE và IEEE 802.3af/at, chỉ cung cấp điện khi cần thiết để bảo vệ thiết bị được kết nối.
5. Hiệu suất chuyển đổi ổn định
Một kiến trúc chuyển đổi lưu trữ và chuyển tiếp, thông lượng Gigabit và kiểm soát luồng hiệu quả đảm bảo truyền dữ liệu trơn tru cho video, điều khiển và giám sát lưu lượng.
6. Dễ dàng lắp đặt và bảo trì
Thiết kế không quản lý, plug-and-play với Auto MDI / MDIX loại bỏ sự phức tạp của cấu hình.Căn hộ kim loại nhỏ gọn với đường ray DIN hoặc gắn trên tường làm cho nó dễ dàng tích hợp vào tủ công nghiệp và vỏ trường.
3. Tổng quan về chuyển đổi mạng công nghiệp
IM-FP288GE Industrial PoE Fiber Switch là một giải pháp mạng mạnh mẽ, plug-and-play được thiết kế cho các môi trường công nghiệp nơi năng lượng, khoảng cách và độ tin cậy quan trọng nhất.
Kết hợp 8 cổng đồng Gigabit PoE với 2 kết nối sợi SFP Gigabit, nó cung cấp cả dữ liệu và năng lượng cho camera IP, điểm truy cập không dây,và các thiết bị Ethernet công nghiệp trong khi mở rộng mạng vượt xa giới hạn đồng 100 mét thông qua sợi.
Được xây dựng cho các điều kiện khắc nghiệt, IM-FP288GE hoạt động đáng tin cậy từ -40 ° C đến 75 ° C, có tính năng bảo vệ sóng cao cấp công nghiệp và hỗ trợ gắn DIN-rail hoặc tường.Với phát hiện PoE thông minh và ngân sách điện tổng cộng cao, nó đơn giản hóa việc triển khai trong các mạng ngoài trời, giao thông vận tải, năng lượng và tự động hóa, nơi ổn định và dễ cài đặt là rất quan trọng.
4Ứng dụng của CCTV PoE Switch
1Hệ thống giám sát IP
Lý tưởng để cung cấp năng lượng và kết nối camera IP trong các thành phố, nhà máy, khuôn viên trường và các trang web ngoài trời, với các liên kết lên bằng sợi mở rộng phạm vi phủ sóng trên khoảng cách dài.
2Hệ thống vận tải và đường sắt thông minh
Hỗ trợ dữ liệu ổn định và cung cấp điện cho giám sát giao thông, PIS tàu điện ngầm và mạng liên lạc đường sắt hoạt động trong môi trường khắc nghiệt.
3. Năng lượng, Điện & Mạng SCADA
Thích hợp cho các trạm phụ, trang trại gió và hệ thống tự động hóa năng lượng đòi hỏi độ tin cậy cao, bảo vệ sóng và truyền sợi đường dài.
4. Công nghiệp tự động hóa & sản xuất
Cung cấp kết nối Ethernet và PoE đáng tin cậy cho các cảm biến, bộ điều khiển và đầu cuối công nghiệp trên sàn nhà máy.
5Các dự án đô thị và cơ sở hạ tầng
Thường được sử dụng trong xử lý nước thải, luyện kim và cơ sở hạ tầng công cộng, nơi thiết kế chắc chắn và ổn định lâu dài là điều cần thiết.
5Thông tin đóng gói
Nhận xét
Phụ kiện ((DIN đường ray hỗ trợ, mô-đun quang học, nguồn điện, patchcord, cáp mạng vv) không bao gồm trong hộp đóng gói, xin vui lòng chuẩn bị nó bởi chính mình hoặc mua một bộ đầy đủ từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 15,8 * 11,5 * 6cm
Kích thước hộp bên trong: 25,3 * 20,8 * 8cm
Trọng lượng sản phẩm: 0,75Kg
Trọng lượng bao bì: 0,9Kg
Kích thước hộp chính: 55,5 * 40 * 41cm
Số lượng đóng gói: 20pcs
Trọng lượng bao bì: 20kg
6. Câu hỏi thường gặp
1Nó dựa trên con chip nào?
Olycom: Realtek
2Tôi có thể tùy chỉnh nó không?
Olycom:
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên mô hình, nhãn, mặt nạ PVC và các bộ phận sản phẩm ((bộ lắp đặt, khối đầu cuối điện vv)
3Có được quản lý không?
Olycom: Không
Nó chỉ đơn giản plug-and-play, nhưng chúng tôi có một mô hình quản lý ((IM-FP288GM)
