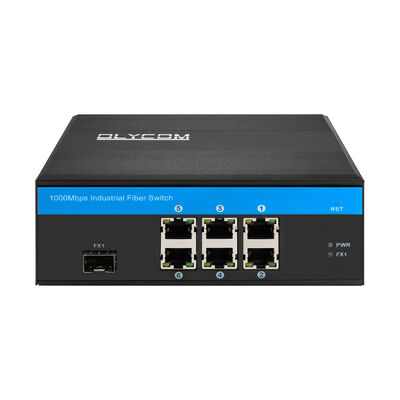

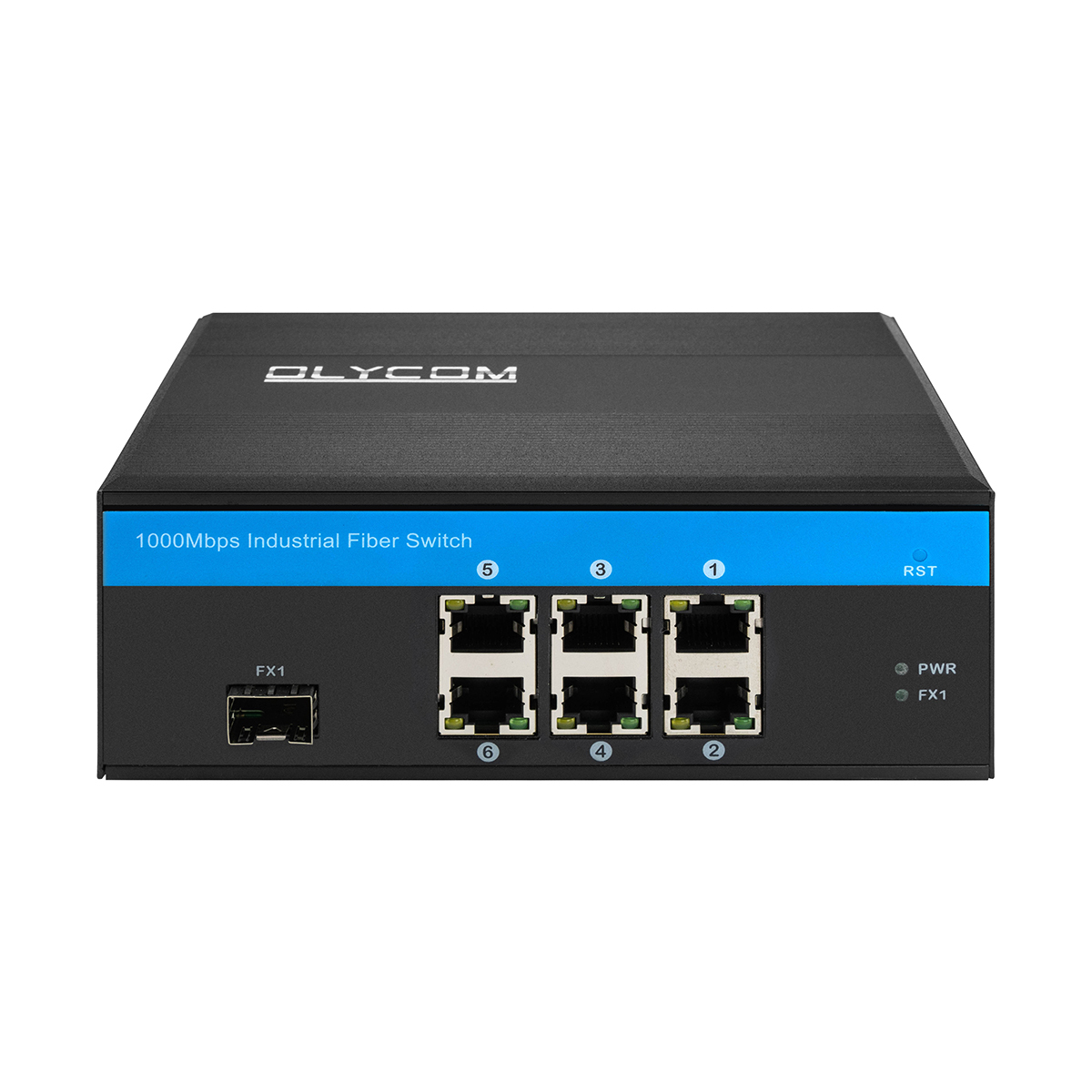

Bộ Chuyển Mạch Quang SFP 8 Cổng 1G
Tổng quan về Bộ Chuyển Mạch Gigabit 8 Cổng
Dữ liệu kỹ thuật của Bộ Chuyển Mạch Quang Công Nghiệp
|
Tên sản phẩm |
Bộ Chuyển Mạch Quang Công Nghiệp 10/100/1000Mbps (2F+8TP) |
|
Mã số |
IM-FS280GE |
|
Cổng |
2x1000M SFP Quang SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 8x10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX) 1x6-PIN Khối đầu cuối nguồn |
|
Giao thức |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 20Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 14.88Mmps MAC: 4K Kích thước bộ đệm gói: 1.75Mb |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
|
Đèn LED |
Nguồn, Quang, Mạng, PoE PWR: Nguồn
Quang: FX1, FX2 Bật: truyền bình thường Tắt: truyền KHÔNG bình thường (lỗi mô-đun quang hoặc ngắt kết nối)
Đồng cam: Chỉ báo PoE Bật: PoE đang hoạt động Tắt: PoE không hoạt động hoặc đây là thiết bị Không PoE
Đồng xanh: Chỉ báo tốc độ Bật: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10/100Mbps |
|
Tiêu thụ điện năng |
Đầy tải không có PoE ≤5W |
|
Nguồn điện |
Đầu vào DC12V~DC52V dự phòng, thường là DC12V/DC24V/DC48V Kết nối ngược: hỗ trợ |
|
Môi trường |
Nhiệt độ làm việc: -40°C～75°C Nhiệt độ bảo quản: -40°C～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm bảo quản: 10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Tăng áp: IEC61000-4-5, Vi sai ±2KV, Chung±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Subpart B (Class B) ANSI C63.4: 2014 |
|
Thông tin cơ học |
Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp ray Din/Treo tường Trọng lượng: 0.75Kg/0.9Kg (Tịnh/Tổng) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
3. Ứng dụng
IM-FS280GE được sử dụng rộng rãi trong các mạng công nghiệp và cơ sở hạ tầng, nơi độ tin cậy, khoảng cách và khả năng phục hồi môi trường là rất quan trọng, bao gồm:
4. Các tính năng chính
Kết nối Gigabit Quang & Ethernet
Được trang bị 2× khe cắm quang SFP 1000Mbps và 8× cổng RJ45 tự động cảm biến 10/100/1000Mbps, bộ chuyển mạch hỗ trợ các cấu trúc liên kết mạng linh hoạt, cho phép cả truyền dẫn quang đường dài và truy cập đồng tốc độ cao ở rìa.
Độ tin cậy cấp công nghiệp
Được thiết kế để hoạt động liên tục trong môi trường khắc nghiệt, IM-FS280GE hỗ trợ hoạt động -40°C đến 75°C, có vỏ kim loại gợn sóng và cung cấp bảo vệ đột biến Ethernet 6KV, làm cho nó lý tưởng cho các ứng dụng công nghiệp và ngoài trời.
Hiệu suất ổn định & Chuyển mạch hiệu quả
Kết cấu chuyển mạch không chặn, độ trễ chuyển tiếp thấp và bộ đệm gói lớn đảm bảo luồng dữ liệu mượt mà cho các ứng dụng sử dụng nhiều băng thông như phát trực tuyến video và giám sát thời gian thực.
Đầu vào nguồn linh hoạt cho hệ thống công nghiệp
Hỗ trợ đầu vào nguồn DC dự phòng thường được sử dụng trong các hệ thống điều khiển công nghiệp (12V / 24V / 48V), cải thiện thời gian hoạt động của mạng và đơn giản hóa việc tích hợp nguồn.
Dễ dàng cài đặt & Tuân thủ

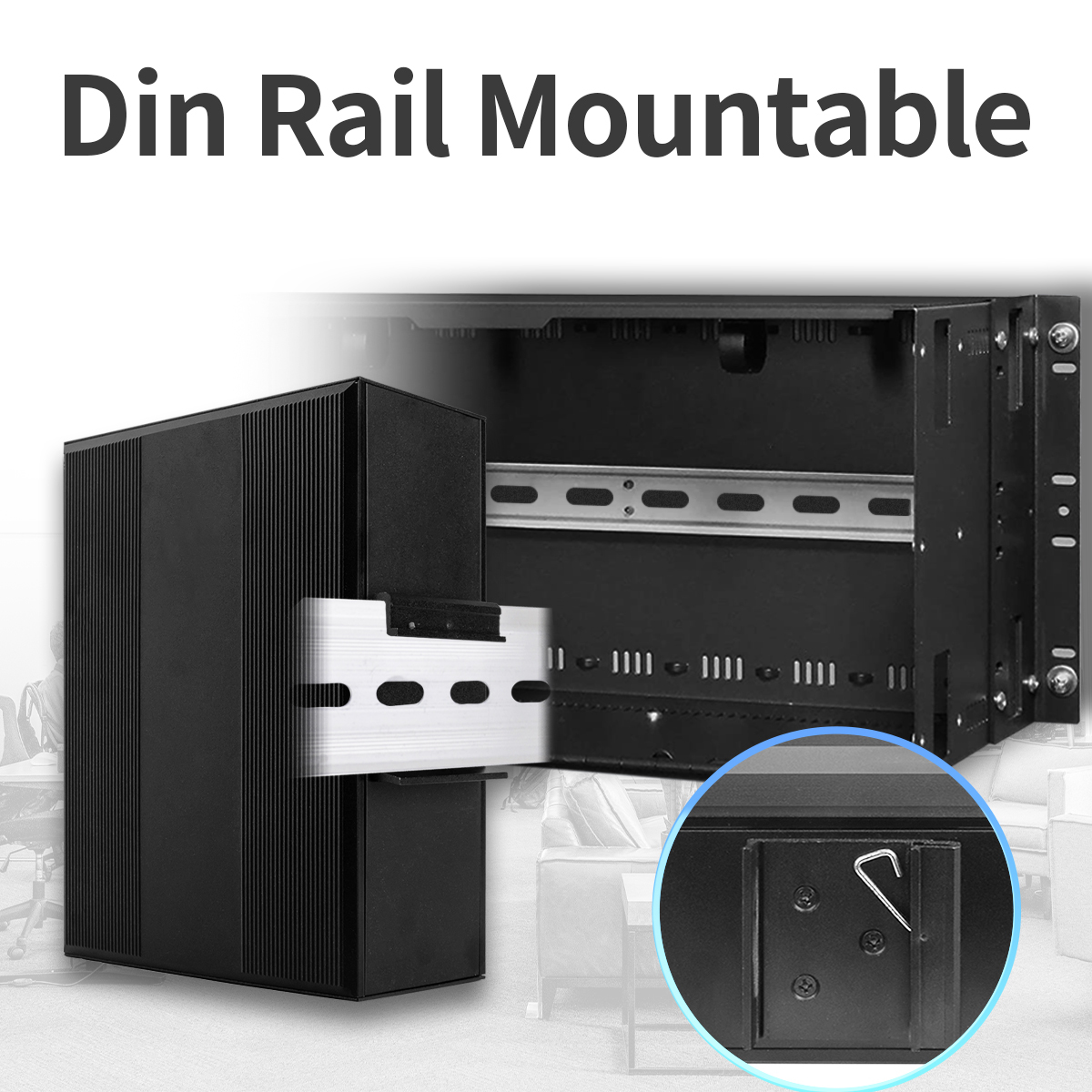

Các tùy chọn lắp ray DIN hoặc treo tường cho phép triển khai nhanh chóng trong tủ điều khiển. Thiết bị tuân thủ các tiêu chuẩn CE và FCC, đáp ứng các yêu cầu kết nối mạng công nghiệp toàn cầu.
5. Phụ kiện
|
Mô-đun quang công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
Nguồn điện DIN công nghiệp |
|
|
IM-DAC220/DC12V1.67A |
AC220V sang DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V sang DC24V1A, -30℃～70℃ |
Câu hỏi thường gặp
1, Nó dựa trên chip nào?
Olycom: Realtek
2, Tôi có thể tùy chỉnh nó không?
Olycom: Có
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên kiểu máy, nhãn, mặt nạ PVC và các bộ phận sản phẩm (bộ lắp đặt, khối đầu cuối nguồn, v.v.)
3, Nó có được quản lý không?
Olycom: Không

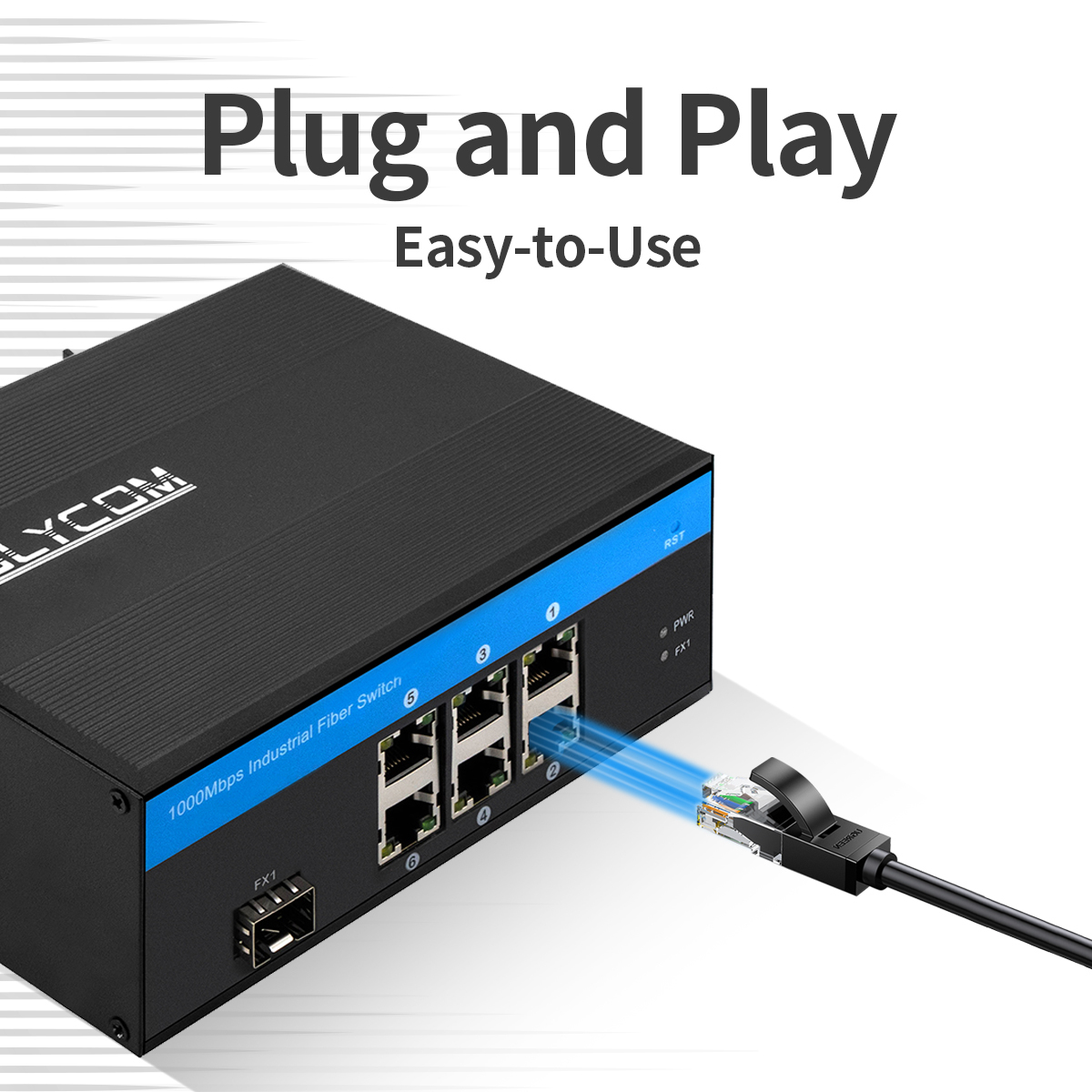

Nó chỉ là cắm và chạy đơn giản, nhưng chúng tôi có một kiểu máy được quản lý (IM-FS280GM)
