Olycom DIN Rail L3 Managed TSN Fiber Switch
Các đặc điểm chính
1. Multi-Gigabit Fiber & Gigabit Copper Architecture
Mười hai cổng RJ45 10/100/1000Mbps cung cấp kết nối truy cập linh hoạt, trong khi bốn khe cắm SFP / SFP + hỗ trợ tốc độ lên đến 10Gbps,cho phép tổng hợp trơn tru từ sàn nhà máy đến xương sống công nghiệp.
2. TSN nâng cao cho Ethernet xác định
Hỗ trợ đầy đủ cho các tiêu chuẩn TSN chính như đồng bộ hóa thời gian IEEE 802.1AS, định hình nhận thức thời gian 802.1Qbv, dự phòng khung hình 802.1Qbu và dư thừa liền mạch 802.1CB đảm bảo độ trễ cực thấp,Kiểm soát jitter, và không mất gói cho giao thông quan trọng.
3. Đồng bộ hóa thời gian chính xác cao
IEEE 1588v2 PTP và SyncE tích hợp cung cấp phân phối đồng hồ chính xác trên tất cả các cổng, hỗ trợ các hồ sơ được sử dụng trong tự động hóa công nghiệp, hệ thống điện và mạng giao thông.
4. Lớp 3 Routing & Industrial Redundancy
Quản lý Layer 3 đầy đủ với định tuyến IPv4/IPv6 (RIP, OSPF) cho phép thiết kế mạng có thể mở rộng, trong khi hỗ trợ ERPSv2, MRP, RSTP, MSTP và phục hồi dưới 50ms bảo vệ chống lại sự cố liên kết và nút.
5. Điện và bảo vệ công nghiệp
Hai đầu vào điện dư thừa DC 9 56V với dây chuyền báo động đảm bảo hoạt động liên tục.
6. An ninh toàn diện & Quản lý
Bảo mật cấp doanh nghiệp bao gồm ACL, 802.1X, RADIUS, TACACS +, kết hợp với quản lý linh hoạt thông qua Web, CLI, SNMP, SSH, làm cho chuyển đổi phù hợp cho cả OT và hội tụ CNTT.
7Thiết kế bền, không gian hiệu quả

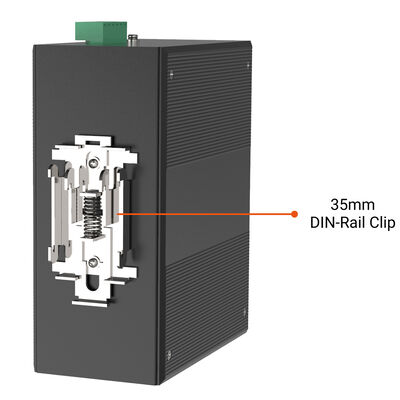

Gỗ nhôm IP40 nhỏ gọn với đường ray DIN và gắn tường cho phép cài đặt dễ dàng trong tủ điều khiển, trạm phụ và vỏ bên đường.
Thông số kỹ thuật
|
Thông số kỹ thuật chuyển đổi |
|
|
Tên sản phẩm |
Chuyển đổi sợi công nghiệp quản lý 1G/2.5G/5G/10G (4F+12TP) |
|
Mô hình số. |
IM-FS4X1200GW |
|
Cổng đồng |
12x10/100/1000Base-T RJ45 tự động MDI/MDI-X |
|
Cổng SFP/SFP+
|
4*1/2.5/5/10G khe SFP/SFP+ Tương thích với máy thu quang 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP và 10GBASE SR/LR SFP+ |
|
Bộ điều khiển |
Cổng hàng loạt 1xRJ45-to-RS232 ((115200),8,N,1) |
|
Nút Reset
|
< 5 giây: Hệ thống khởi động lại > 5 giây: Chế độ mặc định của nhà máy |
|
Bộ kết nối |
Khối đầu cuối có thể tháo rời 6 chân để đầu vào điện Pin 1-2 cho Power 1, Pin 3-4 cho Power 2, Pin 5-6 cho báo lỗi |
|
Cảnh báo |
Một đầu ra rơle cho việc mất điện. Khả năng vận chuyển điện hiện tại báo động: 2A @ 24VDC |
|
Khung |
Vỏ nhôm IP40 |
|
Cài đặt |
DIN-rail hoặc gắn tường |
|
Kích thước ((WxDxH) |
160mm x 132mm x 70mm |
|
Trọng lượng |
1100g |
|
Tiêu thụ năng lượng |
Tối đa 16.8 watt/57.3BTU ((Hệ thống bật) MAX. 38,2 watt/10,3BTU ((Tổng tải) |
|
Phân tích điện tĩnh |
Thả tiếp xúc: ± 8kV Thả trong không khí: ± 15kV Bảo vệ chống thổi Nguồn cung cấp điện: ±4kV Cổng RJ45: ±2kV |
|
Chỉ số LED |
P1 ((Xanh), P2 ((Xanh), ALM ((Đỏ). SFP: 1/2.5/5G ((Xanh), 10G ((Xanh) RJ45: 10/100M ((Xanh), 1000M ((Xanh) |
Tính năng phần mềm
|
Thông số kỹ thuật chuyển đổi |
|
|
Kiến trúc chuyển đổi |
Lưu trữ và chuyển tiếp |
|
Vải chuyển đổi |
64 Gbps/không chặn |
|
Bảng địa chỉ |
32K mục nhập, các nguồn tự động đề cập đến học tập và lão hóa |
|
Bộ đệm dữ liệu |
32Mbits |
|
Khung Giống |
10K byte |
|
Kiểm soát dòng chảy |
IEEE 802.3x khung tạm dừng cho full duplex Động lực ngược cho nửa duplex |
|
Chức năng lớp 3 |
|
|
Giao diện IP |
Tối đa 128 giao diện VLAN |
|
Bảng định tuyến
|
Tối đa 512 mục đường tĩnh Tối đa 3072 mục trong bảng định tuyến |
|
Giao thức định tuyến
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 Hardware Static Routing IPv6 Hardware Static Routing |
|
Chức năng lớp 2 |
|
|
Cấu hình cổng
|
Port Disable/Enable Tự động đàm phán 10/100/1000Mbps lựa chọn chế độ full và half duplex Khóa điều khiển dòng chảy / bật Kiểm soát khả năng liên kết cổng |
|
Tình trạng cảng
|
Hiển thị mỗi cổng tốc độ chế độ duplex, trạng thái liên kết, trạng thái kiểm soát dòng chảy, trạng thái tự động đàm phán, trạng thái thân tàu |
|
Port Mirroring
|
TX/RX/Cả hai Màn hình nhiều đến một Mirror Remote Switched Port Analyzer ((Cisco RSPAN) Hỗ trợ tối đa 5 phiên |
|
VLAN
|
IEEE 802.1Q gắn thẻ VLAN IEEE 802.1ad Q-in-Q tunneling VLAN riêng VLAN dựa trên MAC Dịch VLAN VLAN dựa trên giao thức VCL VLAN thoại MVR ((Đăng ký VLAN đa phát sóng), MVRP ((Protocol đăng ký VLAN đa GVRP Tối đa các nhóm VLAN 4K, trong số 4095 ID VLAN |
|
Kết hợp liên kết |
IEEE 802.3ad LACP/trong tĩnh 8 nhóm thân với 16 cổng cho mỗi nhóm thân |
|
Giao thức cây trải dài
|
IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Giao thức cây trải dài đa Hỗ trợ 7 phiên bản MSTP BPDU Guard, BPDU lọc và BPDU minh bạch Bảo vệ rễ |
|
IGMP Snooping
|
IPv4 IGMP ((v1/v2/v3) ngắm nhìn Hỗ trợ chế độ truy vấn IGMP IPv4 Hỗ trợ 255 nhóm IGMP |
|
MLD Snooping
|
IPv6 MLD ((v1/v2) ngắm Hỗ trợ chế độ truy vấn IPv6 Hỗ trợ 255 nhóm MLD |
|
Kiểm soát băng thông
|
Kiểm soát băng thông theo cổng Nhập: 10Kbps ~ 13128Mbps Egress: 10Kbps ~ 13128Mbps |
|
Nhẫn, Phân thừa, Bảo vệ
|
Giao thức APS (1+1, chế độ 1:1) MRP ((Protocol Media Redundancy) ITU-T G.8032 ERPSv2 Thời gian khôi phục <10ms @ 3 nút Thời gian khôi phục <50ms @ 16 node Hỗ trợ chính và vòng phụ |
|
Khám phá và theo dõi
|
UPnP ((Universal Plug and Play) LLDP LLDP-MED UDLD ((Detection link unidirectional) Dòng chảy |
|
OAM
|
IEEE 802.3ah OAM, IEEE 802.1ag Quản lý lỗi kết nối (CFM) |
|
Đồng bộ hóa
|
IEEE 1588v2 PTP ((Protocol thời gian chính xác) PTP Master PTP Slave Đồng hồ ranh giới Đồng hồ trong suốt ngang hàng Đồng hồ trong suốt từ đầu đến đầu Hồ sơ: 1588/G.8265.1/G.8275.1/802.1AS SyncE |
|
QoS
|
Dựa trên phân loại giao thông, ưu tiên nghiêm ngặt và WRR 8 cấp độ ưu tiên để chuyển đổi Số cảng 802.1p ưu tiên 802.1Q VLAN tag Đồng trường DSCP/ToS trong gói IP |
|
Mạng lưới nhạy cảm với thời gian Nghị định thư
|
Đồng bộ hóa thời gian chính xác cao IEEE1588 (đánh dấu thời gian) 802.1Profile gPTP mặc định của AS-Rev Máy tạo hình 802.1Qbv ((Định lịch theo thời gian) 802.1Qch(Đặt hàng tuần và chuyển tiếp) TSN Stream Policing 802.1Qci (Phát lọc và kiểm soát theo từng dòng) Việc sa thải 802.1CB (Phân bản khung và loại bỏ sự thừa kế để làm giảm sự thừa kế liền mạch) Giảm chậm trễ IEEE 802.1Qbu Frame Preemption |
|
Chức năng bảo mật |
|
|
Danh sách kiểm soát truy cập
|
ACL dựa trên IP/ACL dựa trên MAC ACL dựa trên: Địa chỉ MAC IP địa chỉ Loại giao thức ID VLAN DSCP 802.1q Ưu tiên Tối đa 512 mục |
|
An ninh
|
An ninh cảng Bảo vệ nguồn IP, tối đa 512 mục Kiểm tra ARP động, tối đa 1K mục Kiểm soát quyền lực dòng lệnh dựa trên cấp độ người dùng Địa chỉ MAC tĩnh, tối đa 64 mục |
|
AAA
|
Khách hàng RADIUS Khách hàng TACACS+ |
|
Kiểm soát truy cập mạng
|
Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x Xác thực dựa trên MAC Xác thực địa phương/RADIUS |
|
Quản lý |
|
|
Giao diện quản lý cơ bản |
Bộ điều khiển; Telnet; Trình duyệt web; SNMPv1,v2c
|
|
Giao diện quản lý an toàn |
SSHv2, TLSv1.2, SNMPv3
|
|
Quản lý hệ thống
|
Nâng cấp phần mềm cố định bằng giao thức HTTP thông qua mạng Ethernet Cài đặt tải lên / tải xuống qua HTTP Syslog từ xa Ký hiệu hệ thống NTP Firo NMS |
|
SNMP MIB
|
RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Giao diện MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Nhóm 1,2,3 và 9) RFC 2737 MIB thực thể RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
|
Quy định & Bảo hành |
|
|
An toàn |
IEC/EN 62368-1 |
|
EMI |
EN55032 lớp A, CISPR 32 FCC Phần 15B lớp A |
|
EMS |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
Sốc |
IEC 60068-2-27 |
|
Thác tự do |
IEC 60068-2-32 |
|
Vibration (sự rung động) |
IEC 60068-2-6 |
|
Môi trường |
RoHS |
|
Tiêu chuẩn tuân thủ
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5G/5G BASE-X IEEE 802.3x kiểm soát dòng chảy và áp suất ngược IEEE 802.3ad port trunk với LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Giao thức cây trải dài đa IEEE 802.1p lớp dịch vụ IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Quản lý lỗi kết nối (CFM) IEEE 802.1AS Thời gian và đồng bộ hóa cho các ứng dụng nhạy cảm với thời gian IEEE 802.1Qbu Frame Preemption IEEE 802.1Qci Per-Stream Filtering and policing ((PSFP) IEEE 802.1Qbv Cải tiến cho giao thông theo lịch trình IEEE 802.1CB Frame Replication and Elimination for Reliability (Tái tạo khung và loại bỏ khung để đảm bảo độ tin cậy) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
|
Bảo hành |
3 năm |
|
Môi trường |
|
|
Nhiệt độ hoạt động |
-40 °C đến +75 °C |
|
Nhiệt độ lưu trữ |
-40 °C đến +85 °C |
|
Độ ẩm |
5 đến 95% ((không ngưng tụ) |
|
Danh sách gói |
|
|
Thiết bị |
1x Industrial Ethernet Switch |
|
Cáp |
1xDB9 nữ đến RJ45 |
|
Bộ cài đặt
|
1x DIN-Rail Clip 2x Bộ cài đặt tường |
|
Tài liệu
|
1 x Hướng dẫn sử dụng 1 x Thẻ bảo hành |
Lời giới thiệu
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW dễ dàng hỗ trợ các tiêu chuẩn TSN IEEE cần thiết cho một giải pháp truyền thông thời gian thực hoàn chỉnh vượt quá mong đợi ở mọi bước.
Từ việc sử dụng hồ sơ IEEE 802.1AS-REV đáng kinh ngạc cho việc đồng bộ hóa thời gian vô song để khai thác sức mạnh của IEEE 802.1Qbv Enhancements for Scheduled Traffic và IEEE 802.1Qbu Frame Preemption để tối ưu hóa hiệu quả truyền dữ liệuCái công tắc này đã bảo vệ tất cả!
Và đừng quên về khả năng xử lý dữ liệu quan trọng nhờ các tính năng như giao thông nhanh Interspersing (IET) được cung cấp bởi IEEE 802.3br và khả năng lọc và giám sát theo luồng được cung cấp bởi IEEE 802.1Qci - cho phép độ tin cậy liền mạch ngay cả trong các hoạt động đòi hỏi!
Ứng dụng
1. Tự động hóa công nghiệp và mạng lưới nhà máy
Lý tưởng cho các dây chuyền sản xuất hỗ trợ TSN, robot, điều khiển chuyển động và hệ thống thị giác máy đòi hỏi hiệu suất Ethernet xác định.
2. Điện & Cơ sở hạ tầng năng lượng
Thích hợp cho các trạm phụ, lưới điện thông minh và hệ thống SCADA, nơi đồng bộ hóa thời gian chính xác và tính sẵn có cao là điều cần thiết.
3. Hệ thống vận tải và đường sắt
Hỗ trợ tín hiệu, truyền thông trên tàu và mạng điều khiển trong đường sắt, tàu điện ngầm và hệ thống giao thông thông minh.
4. Kiểm soát quy trình và cơ sở hạ tầng quan trọng
Khung sống đáng tin cậy và chuyển đổi tổng hợp cho dầu khí, luyện kim, xử lý nước và các ngành công nghiệp quy trình liên tục khác.
5. Mạng hội tụ OT / IT
Cho phép kết nối an toàn, được quản lý giữa công nghệ hoạt động và mạng doanh nghiệp trong khi duy trì đảm bảo thời gian thực.
