Olycom Serial trên Ethernet PoE Fiber Switch
|
Mô hình số. |
IM-FSP288GW |
|
Giao diện Ethernet |
|
|
Các cảng |
8x10/100/1000Base-T ((X) Ports ((RJ45 connector) 2x100/1000Base-FX (SFP Slots) 2x RS485/422/232 ((5-pin Serial Terminal) |
|
Chế độ cổng ((Tx)
|
Tốc độ đàm phán tự động Chế độ Full/Half Duplex Kết nối MDI/MDI-X tự động |
|
Tiêu chuẩn
|
IEEE 802.3 cho 10BaseT IEEE 802.3u cho 100BaseT ((X) và 100BaseFX IEEE 802.3ab cho 1000BaseT ((X) IEEE 802.3z cho 1000BaseSX/LX/LHX/ZX IEEE 802.3x để điều khiển dòng chảy IEEE 802.1D-2004 cho Spanning Tree Protocol IEEE 802.1w cho giao thức Rapid Spanning Tree IEEE 802.1s cho giao thức cây trải đa IEEE 802.1p cho lớp dịch vụ IEEE 802.1Q cho VLAN Tagging IEEE 802.1X để xác thực IEEE 802.3ad cho Port Trunk với LACP |
|
Kích thước bộ đệm gói |
4Mbits |
|
Kích thước bảng địa chỉ MAC |
8K |
|
Chiều dài gói tối đa |
Tối đa 10K |
|
Phạm vi ID VLAN |
VID 1 đến 4094 |
|
Các nhóm IGMP |
2048 |
|
Số lượng VLAN tối đa |
64 |
|
Chế độ truyền |
Lưu trữ và chuyển tiếp (chế độ đầy đủ/nửa duplex) |
|
Tài sản trao đổi |
Thời gian trì hoãn: < 7μs Phạm vi băng thông nền: 20Gbps; Tốc độ chuyển tiếp gói tin: 14.88Mpps |
|
Giao diện hàng loạt |
|
|
Các cảng |
2x RS485/422/232 |
|
Các tín hiệu
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND RS-422: a:T+, b:T-, c:R+, d:R-, e:GND RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND |
|
Tỷ lệ Baud |
2400-115200bps |
|
Nhà ga |
Địa điểm 5 pin |
|
Khả năng tải |
RS-485/422 hỗ trợ môi trường thăm dò 128 điểm |
|
Di chuyển |
RS-485 áp dụng công nghệ kiểm soát luồng dữ liệu tự động |
|
Bảo vệ giao diện
|
RS-232 Bảo vệ tĩnh 15KV Điện áp cách ly 2KV, bảo vệ tĩnh điện 15KV |
|
Danh sách bao bì |
|
|
Thiết bị |
1x Industrial Serial Ethernet Switch |
|
Cáp |
1xDB9 nữ đến RJ45 |
|
Bộ cài đặt |
1x DIN-Rail Clip 2x Bộ cài đặt tường |
|
Tài liệu |
1 x Hướng dẫn cài đặt nhanh 1 x Thẻ bảo hành 1x Thông báo sản phẩm |
|
Đặc điểm thể chất |
|
|
Nhà ở |
Vỏ nhôm |
|
Xếp hạng IP |
IP40 |
|
Cấu trúc |
138mm x 108mm x 49mm (L x W x H) |
|
Trọng lượng |
680g |
|
Nhiệt độ hoạt động |
-40 °C ~ 75 °C (-40 đến 167 °F) |
|
Độ ẩm hoạt động |
5% ~ 90% (không ngưng tụ) |
|
Nhiệt độ lưu trữ |
-40 °C ~ 85 °C (-40 đến 185 °F) |
|
MTBF |
1,043909 giờ @ Telcordia SR-332 Standard |
|
Phân tán nhiệt |
34 BTU/h |
|
Làm mát |
Thiết kế làm mát thụ động, không có quạt |
|
Mức tiếng ồn |
0 dBA |
|
Tiêu thụ năng lượng |
10 Watt tối đa |
|
Lưu lượng điện |
2 |
|
Điện áp đầu vào |
48-56VDC, đầu vào kép dư thừa |
|
Tiêu chuẩn POE |
Sức mạnh đầu ra PoE đơn: 15.4W/30W ((cổng 1~8), 240W ngân sách POE tối đa |
|
Bộ kết nối |

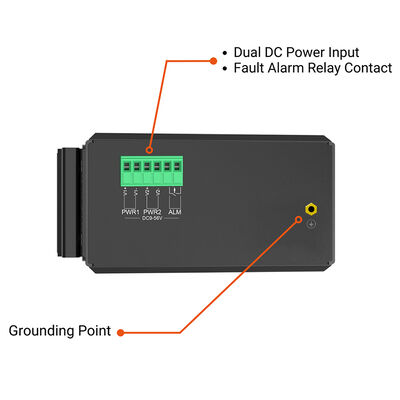

1 khối đầu cuối 6 tiếp xúc có thể tháo rời Pin 1/2 cho Power 1, Pin 3/4 cho Power 2, Pin 5/6 cho báo lỗi |
|
Bảo vệ |
Bảo vệ điện quá tải, bảo vệ cực ngược |
|
An toàn |
IEC/EN 62368-1 |
|
EMI |
EN55032 lớp A, CISPR 32 FCC Phần 15B lớp A |
|
EMS |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Tăng) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
Sốc |
IEC 60068-2-27 |
|
Thác tự do |
IEC 60068-2-32 |
|
Vibration (sự rung động) |
IEC 60068-2-6 |
|
Môi trường |
RoHS |
|
Bảo hành |
3 năm |
Tính năng phần mềm
|
Đặc điểm quản lý |
|
|
Giao thức sa thải |
Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết |
|
Hỗ trợ đa phát |
Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q |
|
VLAN |
Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN |
|
Quản lý thời gian |
SNTP |
|
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy Bộ lọc gói dựa trên luồng 8*Dòng đợi đầu ra của mỗi cổng 802.1p/DSCP Diff-Serv QoS, Nhãn ưu tiên / Nhãn chú ý Thuật toán lập kế hoạch hàng đợi (SP, WRR, SP+WRR) |
|
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN L2 đến L4 bộ lọc gói, phù hợp với 80 byte đầu tiên của tin nhắn. Cung cấp ACL dựa trên MAC, địa chỉ MAC đích, nguồn IP, IP đích, kiểu giao thức IP, cổng TCP/UDP, phạm vi cổng TCP/UDP và VLAN, v.v. |
|
Bảo trì chẩn đoán |
Hỗ trợ port mirroring, Syslog, Ping |
|
Chức năng quản lý |
Hỗ trợ CLI,WEB,SNMPv1/v2/v3,Telnet server for management,EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT |
|
Quản lý báo động |
Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP |
|
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL, Hỗ trợ DDOS, lọc / ràng buộc MAC dựa trên cổng, lỗ đen MAC, bảo vệ nguồn IP, cô lập cổng, giới hạn tốc độ tin nhắn ARP |
|
Các tính năng lớp 2+ |
IPv4/IPv6 Quản lý, Static Route |
Chỉ số LED
|
Đèn LED |
Nhà nước |
Mô tả |
|
PWR (P1&P2) |
Trên |
Điện đang được cung cấp. |
|
Bỏ đi. |
Không cung cấp điện. |
|
|
RUN |
Nháy mắt. |
Hệ thống đang hoạt động tốt. |
|
Liên kết/ACT (1-10) |
Trên |
Kết nối cổng hoạt động |
|
Nháy mắt. |
Dữ liệu được truyền |
|
|
Bỏ đi. |
Kết nối cổng không hoạt động |
|
|
ALM |
Trên |
Có thông tin báo động |
|
Bỏ đi. |
Không có thông tin báo động |
DIP
|
DIP Switch |
Nhà nước |
Mô tả |
|
# 1 |
Trên |
RSTP bị vô hiệu |
|
Bỏ đi. |
RSTP Enable ((Default) |
|
|
# 2 |
Trên |
Port VLAN được kích hoạt |
|
Bỏ đi. |
Port VLAN Disable ((Default) |
|
|
# 3 |
Trên |
Cổng SFP là 100M |
|
Bỏ đi. |
SFP cổng 100/1000M ((Thông mặc định) |
|
|
# 4 |
|
Dự trữ chức năng |
Lưu ý:
1. RSTP chuyển sang vị trí ON, cho thấy RSTP đang ở trạng thái vô hiệu.
2. VLAN chuyển sang vị trí ON, cho thấy VLAN được bật. Tất cả các cổng LAN chỉ có thể giao tiếp với các liên kết lên SFP khi tùy chọn này được bật.
3Để có hiệu lực của chức năng DIP Switch trong khi chuyển đổi Ethernet đang hoạt động, cần phải khởi động lại chuyển đổi Ethernet sau khi điều chỉnh chuyển đổi DIP.
Ứng dụng
1. Hệ thống tự động hóa và điều khiển công nghiệp
Lý tưởng để kết nối PLC dựa trên chuỗi, HMI và bộ điều khiển với Ethernet và sợi sống trong các nhà máy và nhà máy chế biến.
2. Điện, Năng lượng & Mạng SCADA
Cho phép giám sát và điều khiển từ xa các đồng hồ, RTU và trạm phụ với tích hợp dữ liệu Ethernet và chuỗi an toàn.
3. Giao thông vận tải và cơ sở hạ tầng
Thích hợp cho các hệ thống giao thông, tín hiệu đường sắt và tủ bên đường đòi hỏi thiết bị PoE và truyền thông hàng loạt.
4. Dầu & khí, nước & tiện ích
Giải pháp đáng tin cậy cho môi trường khắc nghiệt, nơi thiết bị hàng loạt cũ phải tồn tại cùng với các mạng IP hiện đại.
5. Công nghiệp IoT & Edge Integration
Kết nối các thiết bị thực địa truyền thống vào nền tảng IoT bằng Ethernet, sợi và các giao thức công nghiệp tiêu chuẩn.
