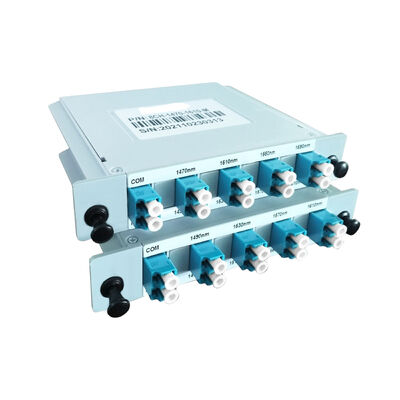

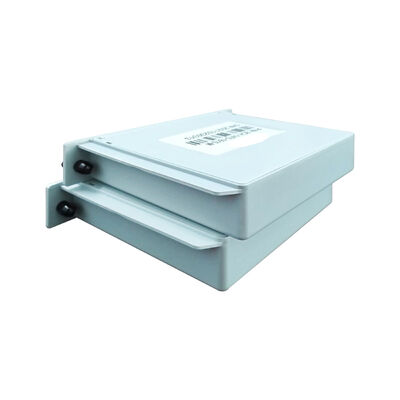

Bộ ghép kênh/tách kênh quang thụ động Olycom CWDM dạng mô-đun
Dữ liệu kỹ thuật
| Mục | Đơn vị | Thông số | Ghi chú |
| Phạm vi bước sóng | nm | 1260-1620 | |
| Bước sóng trung tâm | nm | 1271~1371/1471~1571 | |
| Số kênh | ch | 12 | |
| Băng thông truyền | nm | ≥+/-7.0 | |
| Độ phẳng truyền | dB | ≤0.3 | |
| Suy hao kênh | dB | ≤3.8 | Cặp≤4.5 |
| Cách ly kênh liền kề truyền qua | dB | ≥30 | |
| Cách ly kênh không liền kề truyền qua | dB | ≥45 |
Tổng quan
WDM thụ động dạng cắm là một giải pháp truyền dẫn CWDM nhỏ gọn và tiết kiệm chi phí được thiết kế cho các ứng dụng đường trục phía trước mạng di động.
Bằng cách ghép kênh nhiều tín hiệu quang có bước sóng khác nhau lên một sợi quang duy nhất và tách kênh chúng ở đầu xa, nó làm giảm đáng kể việc sử dụng sợi quang giữa BBU và RRU, làm cho nó trở nên lý tưởng cho việc triển khai trạm gốc dày đặc.
Là một thiết bị hoàn toàn thụ động, mô-đun WDM này không yêu cầu nguồn điện bên ngoài, mang lại độ tin cậy cao, chi phí vận hành thấp và bảo trì đơn giản. Thiết kế dạng cắm của nó cho phép cài đặt nhanh chóng và mở rộng dễ dàng, làm cho nó trở thành một giải pháp được áp dụng rộng rãi trong việc xây dựng trạm gốc 4G và 5G.
Ứng dụng
1. Đường trục phía trước trạm gốc 4G LTE
Giảm tiêu thụ sợi quang và chi phí triển khai giữa BBU và RRU trong khi vẫn duy trì truyền tín hiệu đáng tin cậy.
2. Đường trục phía trước trạm gốc 5G
Lý tưởng cho các trang web 5G mật độ cao, nơi yêu cầu nhiều bước sóng trên các tài nguyên sợi quang hạn chế.
3. Mở rộng & Nâng cấp mạng di động
Cho phép mở rộng dung lượng nhanh chóng mà không cần đặt sợi quang mới, hỗ trợ sự phát triển mạng lưới suôn sẻ.
4. Tối ưu hóa tài nguyên sợi quang
Phù hợp với các nhà khai thác viễn thông và nhà tích hợp hệ thống nhằm tối đa hóa việc sử dụng sợi quang trong mạng truy cập và đường trục phía trước.
5. Các trang web viễn thông & Edge nhỏ gọn
Phù hợp với các trạm gốc trên mái nhà, gắn trên cột và dựa trên tủ, nơi không gian và nguồn điện bị hạn chế.
Bản vẽ
