Olycom 8 Port Industrial CCTV PoE Switch
2. Dữ liệu kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+6TP) |
|
Mô hình số. |
IM-FP266GE |
|
Cảng |
2x1000M SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 6x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) 1x6-PIN Power Terminal Block |
|
Nghị định thư |

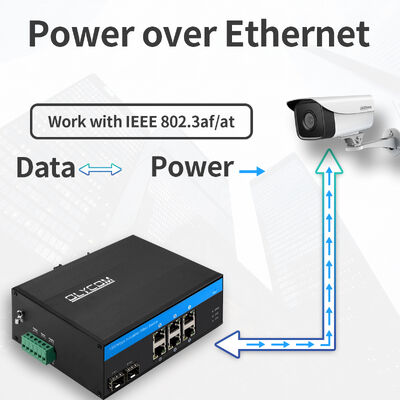

IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3 tại 30W ((PoE +) |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 18Gbps (không tắc nghẽn giao thông) Tốc độ chuyển tiếp: 11.904Mmps 4K Kích thước bộ đệm gói: 1.75Mb |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, Sợi, Mạng, PoE PWR: Điện lực
Sợi: FX1, FX2 On: truyền thông bình thường Tắt: truyền không bình thường ((module quang lỗi hoặc ngắt kết nối)
Màu cam đồng: Chỉ số PoE On:PoE đang hoạt động Tắt:PoE không hoạt động hoặc đây là thiết bị Non-PoE
Màu xanh đồng: Chỉ số tốc độ Trên: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt:Tắt kết nối hoặc tốc độ làm việc là 10/100Mbps |
|
Tiêu thụ năng lượng |
Nạp đầy đủ mà không có PoE≤5W |
|
Cung cấp điện |
Điện áp đầu vào nguồn điện PoE: 48V (tối đa 52V) Sức mạnh đầu ra nguồn điện PoE duy nhất: 30W (cổng 1~6) Điện áp đầu ra PoE: 48V Kết nối ngược: hỗ trợ |
|
PoE Wiring |
1/2 (V+), 3/6 (V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
3. Tổng quan
Olycom IM-FP266GE là một công nghiệp cấp Gigabit PoE chuyển đổi sợi được thiết kế cho môi trường đòi hỏi độ tin cậy cao, kết nối sợi đường dài, và ổn định PoE cung cấp điện.
Với 6 cổng Ethernet PoE Gigabit và 2 kết nối sợi SFP Gigabit, nó cung cấp một kiến trúc mạng linh hoạt để cung cấp năng lượng và kết nối camera IP, điểm truy cập không dây,và các thiết bị Ethernet công nghiệp trên các trang web ngoài trời và công nghiệp khắc nghiệt.
Được xây dựng với một vỏ kim loại lồi sóng IP40 mạnh mẽ, phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +75 °C và bảo vệ EMC cấp công nghiệp, IM-FP266GE đảm bảo liên tục,hoạt động ổn định trong các hệ thống tự động hóa, mạng lưới giao thông và cơ sở hạ tầng quan trọng.
4Ứng dụng
Hệ thống giám sát và bảo mật IP
Lý tưởng để cung cấp năng lượng và kết nối camera IP công nghiệp và ngoài trời trong các thành phố thông minh, nhà máy, khuôn viên trường và trung tâm giao thông.
Mạng tự động hóa công nghiệp
Kết nối Ethernet và PoE đáng tin cậy cho PLC, cảm biến, bộ điều khiển và thiết bị thực địa trong các hệ thống sản xuất và kiểm soát quy trình.
Giao thông vận tải và kiểm soát giao thông
Thích hợp cho các tủ bên đường, hệ thống đường sắt và mạng giám sát giao thông đòi hỏi PoE và kết nối sợi cứng.
Cơ sở hạ tầng năng lượng và tiện ích
Hỗ trợ các trạm phụ, trang trại gió và hệ thống giám sát tiện ích nơi sợi đường dài và PoE ổn định là điều cần thiết.
Việc triển khai ngoài trời và môi trường khắc nghiệt
Được thiết kế cho nhiệt độ cực đoan, tiếng ồn điện và rung động, làm cho nó lý tưởng cho các thiết bị công nghiệp xa xôi và ngoài trời.
Thông tin hộp vận chuyển
Kích thước sản phẩm: 15,8 * 11,5 * 6cm
Kích thước hộp bên trong: 25,3 * 20,8 * 8cm
Trọng lượng sản phẩm: 0,75Kg
Trọng lượng bao bì: 0,9Kg
Kích thước hộp chính: 55,5 * 40 * 41cm
Số lượng đóng gói: 20pcs
Trọng lượng bao bì: 20kg
5Các phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
Cung cấp điện DIN công nghiệp |
|
|
IM-DAC220/DC48V2.5A |
AC220V đến DC48V2.5A, -40°C ∼70°C |
|
IM-DAC220/DC48V5A |
AC220V đến DC48V5A, -40°C ∼70°C |
|
IM-DAC220/DC48V10A |
AC220V đến DC48V10A, -40°C ∼70°C |
6. Câu hỏi thường gặp
1Nó dựa trên con chip nào?
Olycom: Realtek
2Tôi có thể tùy chỉnh nó không?
Olycom:
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên mô hình, nhãn, mặt nạ PVC và các bộ phận sản phẩm ((bộ lắp đặt, khối đầu cuối điện vv)
3Có được quản lý không?
Olycom: Không
Nó chỉ đơn giản plug-and-play, nhưng chúng tôi có một mô hình quản lý ((IM-FP266GM)
4Cô có chứng chỉ nào không?
Vâng, công ty chúng tôi được chứng nhận ISO9001.
Chúng tôi có chứng chỉ CE / FCC / RoHS / E-mark / CCC cho các mô hình của chúng tôi.
5Bạn có hỗ trợ OEM & ODM?
Vâng, đây là lợi thế cạnh tranh của chúng tôi.
