Bộ chuyển mạch Ethernet Gigabit Chịu lực Olycom 8 Cổng
1. Tính năng chính
Cấu hình cổng linh hoạt
2x cổng quang SFP 1000Mbps (hỗ trợ sợi quang SM/MM với khoảng cách truyền 500m–120Km) + 6x cổng RJ45 10/100/1000Mbps tự động nhận, cho phép kết nối sợi quang-UTP linh hoạt cho các thiết bị công nghiệp khác nhau
Độ bền môi trường cao
Chống sét Ethernet 6KV và xếp hạng IP40, bảo vệ chống nhiễu điện, bụi và điều kiện ngoài trời khắc nghiệt để hoạt động liên tục

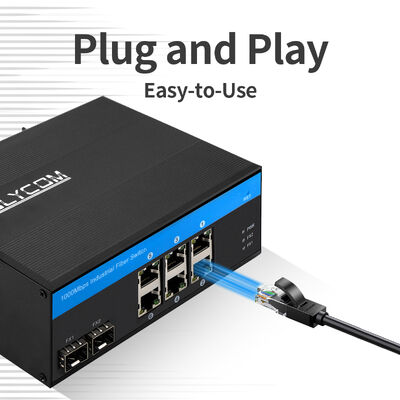

Tương thích Plug-and-Play liền mạch
Hỗ trợ Auto MDI/MDIX, loại bỏ nhu cầu sử dụng cáp chéo và đảm bảo kết nối dễ dàng với các thiết bị mạng khác nhau
Kiểm soát luồng tiêu chuẩn
Chế độ song công hoàn toàn tuân thủ IEEE 802.3x và chế độ bán song công với tiêu chuẩn Back pressure, ngăn ngừa mất dữ liệu trong quá trình truyền tải lưu lượng cao
Xử lý dữ liệu hiệu quả
Cơ chế chuyển mạch Store-and-forward, băng thông hệ thống không chặn 14Gbps, tốc độ chuyển tiếp 10.416Mmps, bảng địa chỉ MAC 4K và bộ đệm gói 1.75Mb để luồng dữ liệu mượt mà, độ trễ thấp

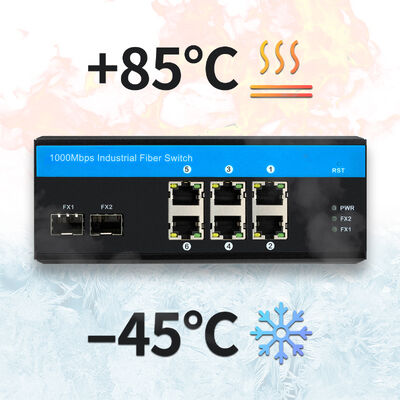

Khả năng chịu nhiệt độ khắc nghiệt
Hoạt động ở nhiệt độ làm việc -40～75°C và nhiệt độ bảo quản -40～85°C, thích ứng với nhiệt độ cực lạnh, nóng và dao động nhiệt độ trong môi trường công nghiệp
Khả năng thích ứng nguồn điện mạnh mẽ
Đầu vào nguồn kép DC 12-52V rộng với bảo vệ kết nối ngược và tiêu thụ điện không tải 5W, cân bằng độ ổn định, hiệu quả năng lượng và bảo vệ chống lỗi đấu dây
Tuân thủ cấp công nghiệp
Đáp ứng các yêu cầu công nghiệp EMC, tiêu chuẩn FCC/CE và chứng nhận EN 50121-4 (giao thông đường sắt) / NEMA-TS2 (kiểm soát giao thông); chống rung, sốc và rơi tự do theo tiêu chuẩn IEC 60068 series
Lắp đặt linh hoạt
Vỏ kim loại gợn sóng nhỏ gọn (158x115x60mm) với các tùy chọn gắn Din-rail/treo tường, phù hợp với các tủ điều khiển chật hẹp và các cài đặt công nghiệp từ xa.
2. Dữ liệu kỹ thuật
|
Tên sản phẩm |
Bộ chuyển mạch quang công nghiệp 10/100/1000Mbps (2F+6TP) |
|
Model No. |
IM-FS260GE |
|
Cổng |
1x cổng SFP 1000Mpbs SM: 1310nm/1550nm, 20Km 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500m 6x10/100/1000M UTP RJ45(Hỗ trợ tự động nhận MDI/MDIX) |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống: 16Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 11.904Mmps MAC: 4K Kích thước bộ đệm gói: 1.75Mb |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn(≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn(≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Đèn LED |
Nguồn, mạng, quang |
|
Nguồn điện |
Điện áp đầu vào: DC 12-52V Điện không tải: 5W Kết nối ngược: hỗ trợ |
|
Môi trường |
Nhiệt độ làm việc: -40～75°C Nhiệt độ bảo quản: -40～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm bảo quản: 10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
EMI: FCC Phần 15 Phần phụ B Loại A, EN 55022 Loại A EMS: EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Surge) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8 Kiểm soát giao thông: NEMA-TS2 Rung: IEC 60068-2-6 Rơi tự do: IEC 60068-2-32 Sốc: IEC 60068-2-27 Giao thông đường sắt: EN 50121-4 |
|
An toàn |
Dấu CE, thương mại CE/LVD EN60950 |
|
Thông tin cơ học |
Vỏ: Vỏ kim loại gợn sóng Cấp an toàn: IP40 Kích thước: 158 x 115x 60mm Phương pháp gắn: Gắn Din-rail/Treo tường |
|
Bảo hành |
Thay thế trong vòng 1 năm; sửa chữa 3 năm |
3. Tổng quan
Olycom IM-FS260GE là bộ chuyển mạch quang công nghiệp 10/100/1000 Mbps chắc chắn được thiết kế để hoạt động đáng tin cậy trong môi trường khắc nghiệt.
Với 2 x cổng quang SFP 1000Mbps và 6 x cổng RJ45 10/100/1000Mbps tự động nhận, nó hỗ trợ cả sợi quang đơn mode (SM) và đa mode (MM) với khoảng cách truyền từ 500m đến 120Km, cùng với các kết nối cáp xoắn đôi lên đến 100m.
Được thiết kế để đáp ứng các yêu cầu cấp công nghiệp, nó hoạt động trong phạm vi nhiệt độ rộng từ -40～75°C, chấp nhận đầu vào nguồn kép điện áp rộng DC 12-52V (với bảo vệ kết nối ngược) và tự hào có xếp hạng bảo vệ IP40.
Tuân thủ FCC, CE và nhiều tiêu chuẩn công nghiệp (như EMC, NEMA-TS2 và EN 50121-4), bộ chuyển mạch sử dụng vỏ kim loại gợn sóng và hỗ trợ gắn Din-rail/treo tường, đảm bảo hiệu suất liên tục và ổn định cho các hệ thống tự động hóa.
4. Ứng dụng
Lý tưởng cho các tình huống công nghiệp quan trọng, IM-FS260GE được sử dụng rộng rãi trong các lĩnh vực bao gồm giao thông vận tải, điện, luyện kim, khai thác than, hóa dầu và xử lý nước.
Nó đóng vai trò là một thành phần mạng quan trọng cho thiết bị điều khiển công nghiệp, thiết bị lưu trữ, thiết bị hiển thị và hệ thống chuyển đổi quang công nghiệp.
Khả năng chịu được nhiệt độ khắc nghiệt, dao động điện áp và các yếu tố môi trường khắc nghiệt khiến nó phù hợp để kết nối các thiết bị trong dây chuyền sản xuất tự động, hệ thống giám sát từ xa và các dự án cơ sở hạ tầng nơi độ tin cậy và độ bền là tối quan trọng.
Cho dù được triển khai trong các mỏ than dưới lòng đất, trạm điện ngoài trời hay nhà máy hóa dầu, bộ chuyển mạch mạng này đảm bảo truyền thông dữ liệu ổn định để hỗ trợ hoạt động trơn tru của các hệ thống công nghiệp.
5. Phụ kiện
|
Module quang công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
Nguồn điện DIN công nghiệp |
|
|
IM-DAC220/DC12V1.67A |
AC220V sang DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V sang DC24V1A, -30℃～70℃ |
