Bộ chuyển mạch LAN được quản lý L2 Fiber 2.5G 8 cổng Olycom
Các tính năng chính
1. Cấu hình cổng linh hoạt: 4 cổng fiber SFP 2.5Gbps (tương thích SM/MM, truyền 500m–120Km) + 4 cổng UTP RJ45 10/100/1000M (tự động cảm biến MDI/MDIX), cho phép tích hợp liền mạch các mạng fiber và copper cho các thiết bị công nghiệp.
2. Hỗ trợ Ring & Spanning Tree nâng cao: Tuân thủ các giao thức ITU-T G.8032 Ethernet Protection Ring (EPR) và IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, đảm bảo khôi phục mạng nhanh chóng (lý tưởng cho cấu hình mạng vòng) và ngăn chặn vòng lặp cho các ứng dụng quan trọng.
3. Xử lý dữ liệu hiệu quả cao: Áp dụng chế độ truyền store-and-forward với <10us độ trễ chuyển tiếp, băng thông hệ thống không chặn 28Gbps, tốc độ chuyển tiếp 20.83Mpps, bảng địa chỉ MAC 8K, 4096 ID VLAN và bộ đệm gói 4Mb—hỗ trợ khung jumbo lên đến 9.6KB để truyền dữ liệu lớn mượt mà.
4. Khả năng thích ứng môi trường khắc nghiệt: Vỏ kim loại gợn sóng với bảo vệ bụi IP40, bảo vệ đột biến 6KV (IEC 61000-4-5: Vi sai ±2KV, Chung ±6KV) và khả năng chống ESD (±15KV không khí, ±6KV tiếp xúc) và EFT (±6KV). Hoạt động ở nhiệt độ làm việc -40°C～75°C và nhiệt độ lưu trữ -40°C～85°C, với độ ẩm không ngưng tụ 10%～95%—thích ứng với môi trường khắc nghiệt ngoài trời và công nghiệp.
5. Quản lý mạng toàn diện: Hỗ trợ Web GUI, CLI giống Cisco®, SNMP v1/v2c/v3 và Telnet để cấu hình trực quan. Các tính năng chẩn đoán cáp (xác định điểm lỗi), IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) để tối ưu hóa năng lượng và các chức năng mạng nâng cao bao gồm VLAN (802.1q), tổng hợp liên kết động/tĩnh (LACP), QoS và triệt tiêu bão.
6. Bảo mật & Độ tin cậy mạnh mẽ: Được trang bị nhiều cơ chế bảo mật—xác thực IEEE 802.1X, RADIUS, ACL, TACACS+ và mã hóa HTTPS/SSL/SSH v2—bảo vệ quyền truy cập mạng và truyền dữ liệu. Hỗ trợ nâng cấp phần mềm qua TFTP/HTTP với dự phòng firmware, DHCP client/Relay/Snooping, RMON, MIB II và tương thích IPv6 để đảm bảo tương lai.
7. Lắp đặt & Tuân thủ linh hoạt: Hỗ trợ gắn Din-rail hoặc gắn tường, với kích thước nhỏ gọn 15811560mm (trọng lượng tịnh 0.75Kg) để dễ dàng tích hợp vào các tủ điều khiển chật hẹp. Tuân thủ các chứng nhận CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) và FCC (47 CFR Phần 15 Subpart B Class B), đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt.
8. Kết nối đường dài: Cổng Fiber hỗ trợ khoảng cách truyền lên đến 120Km (chế độ đơn), trong khi các cổng RJ45 hoạt động với cáp CAT3/CAT4/CAT5 (10BASE-T) và CAT5+ (100/1000BASE-TX) lên đến 100m—thích hợp cho việc triển khai tại các địa điểm công nghiệp quy mô lớn.
Dữ liệu kỹ thuật
|
Tên sản phẩm |
Bộ chuyển mạch Fiber công nghiệp được quản lý 10/100/1000Mbps (4F+4TP) |
|
Model No. |
IM-FS440GW |
|
Cổng |
4*100/1000/2500Mpbs cổng SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 4*10/100/1000M UTP RJ45(Hỗ trợ tự động cảm biến MDI/MDIX) |
|
Giao thức |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp: <10us Băng thông hệ thống: 26Gbps (không tắc nghẽn) Dung lượng DRAM: 128M Dung lượng Flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC: 8K Khung Jumbo: 9.6KB |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
|
Đèn LED |
Nguồn, mạng, fiber PWR: Nguồn
Cam: Link/ACT Xanh lục: Tốc độ mạng 1000M (tắt khi là 100Mb/s)
Fiber: FX1/FX2/FX3/FX4 |
|
Nguồn điện |
Đầu vào DC12V~DC52V dự phòng, thường là DC12V/DC24V/DC48V Kết nối ngược: hỗ trợ |
|
Tiêu thụ điện năng |
Đầy tải≤5W |
|
Môi trường |
Nhiệt độ làm việc: -40°C～75°C Nhiệt độ lưu trữ: -40°C～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm lưu trữ: 10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Đột biến: IEC61000-4-5, Vi sai ±2KV, Chung±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
Thông tin cơ học |
Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 158*115*60mm Phương pháp gắn: Gắn Din-rail/Tường Trọng lượng: 0.75Kg/0.9Kg (Tịnh/Tổng) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
Tổng quan
Olycom IM-FS440GW là bộ chuyển mạch Ethernet công nghiệp được quản lý L2+ Ring hiệu suất cao được thiết kế để kết nối mạng ổn định và đáng tin cậy trong môi trường công nghiệp khắc nghiệt.
Với 4 cổng fiber SFP 100/1000/2500Mbps (hỗ trợ fiber đơn mode/đa mode với khoảng cách truyền từ 500m đến 120Km) và 4 cổng UTP RJ45 10/100/1000Mbps tự động cảm biến (tất cả đều tương thích với MDI/MDIX), nó cung cấp kết nối fiber-to-copper linh hoạt cho các thiết bị công nghiệp khác nhau.
Được thiết kế để chịu được các điều kiện khắc nghiệt, bộ chuyển mạch hoạt động trong phạm vi nhiệt độ từ -40°C đến 75°C, tự hào có xếp hạng bảo vệ IP40 và được trang bị bảo vệ đột biến Ethernet 6KV—đáp ứng các yêu cầu cấp công nghiệp EMC và tuân thủ các tiêu chuẩn FCC và CE.
Với băng thông hệ thống không chặn 28Gbps và hỗ trợ các giao thức mạng vòng nâng cao, nó đảm bảo truyền dữ liệu hiệu quả và phục hồi lỗi nhanh chóng, khiến nó trở thành lựa chọn lý tưởng cho cơ sở hạ tầng công nghiệp quan trọng và triển khai mạng.
Ứng dụng
1. Hệ thống sản xuất & điều khiển
Được thiết kế để hoạt động ở cốt lõi của mạng điều khiển công nghiệp, thiết bị kết nối thiết bị tự động hóa như PLC, cảm biến và bộ điều khiển, cho phép trao đổi dữ liệu liên tục cần thiết để điều khiển thời gian thực, chẩn đoán hệ thống và khả năng hiển thị sản xuất.
20 Mạng lưới đường bộ, đường sắt và giao thông
Thường được triển khai trong cơ sở hạ tầng giao thông, bao gồm tủ điều khiển giao thông và hệ thống thông tin liên lạc đường sắt. Mạng lưới dựa trên vòng với các cơ chế phục hồi nhanh chóng đảm bảo các đường dẫn dữ liệu vẫn khả dụng ngay cả khi xảy ra lỗi liên kết.
3. Mạng riêng và cấp nhà cung cấp dịch vụ do Fiber điều khiển
Được tích hợp vào xương sống quang học và mạng băng thông rộng riêng tư, nơi kết nối fiber là điều cần thiết. Giao diện SFP tốc độ cao cho phép truyền hiệu quả khối lượng dữ liệu lớn trên khoảng cách mở rộng giữa các nút mạng phân tán.
4. Tài sản phân tán & Hoạt động từ xa
Hỗ trợ các địa điểm công nghiệp trải rộng trên các khu vực địa lý rộng lớn, chẳng hạn như tiện ích nước, cơ sở khai thác mỏ và cơ sở hạ tầng điện. Khả năng kết nối đáng tin cậy kết hợp với khả năng quản lý từ xa giúp đơn giản hóa việc giám sát hệ thống và giảm thiểu các nỗ lực bảo trì tại chỗ.
5. Lắp đặt giám sát & an ninh ngoài trời
Được triển khai trong các vỏ ngoài trời để hỗ trợ camera IP, điểm truy cập không dây và cảm biến an ninh. Bảo vệ tích hợp chống lại sự đột biến điện, xâm nhập bụi và nhiệt độ khắc nghiệt cho phép hoạt động liên tục trong môi trường không có người giám sát.
6. Mạng công nghiệp & doanh nghiệp quy mô lớn
Hoạt động như một lớp truy cập hoặc tổng hợp ổn định cho các khuôn viên doanh nghiệp, trung tâm hậu cần và khu công nghiệp. Hỗ trợ phân đoạn mạng và ưu tiên lưu lượng, cho phép các dịch vụ đa dạng hoạt động hiệu quả trên một mạng công nghiệp dùng chung.
FAQ
1. Nếu có thể viết nhãn theo ý muốn?
A: Có, vui lòng gửi nội dung và định dạng, chúng tôi sẽ in một mẫu để bạn xác nhận.
Nhãn thường được dán ở bảng điều khiển bên.

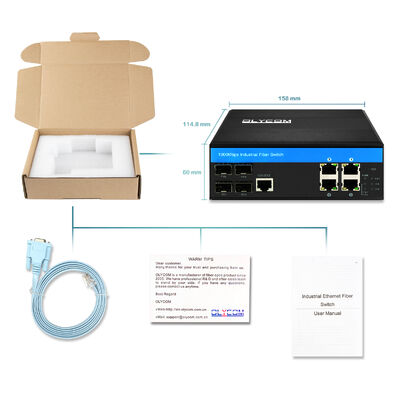

2. Danh sách đóng gói là gì?
A: Có một thiết bị, bọt bảo vệ, hướng dẫn sử dụng, thẻ bảo hành và cáp điều khiển trong hộp.
Nhưng mô-đun SFP và nguồn điện KHÔNG được bao gồm, vui lòng mua riêng từ chúng tôi.
3. Làm thế nào để tôi có thể nhận được một đơn vị mẫu để thử nghiệm?
A: Chúng tôi có nhiều cửa hàng Amazon. Vui lòng tìm kiếm thương hiệu Olycom của chúng tôi hoặc tên kiểu máy nếu bạn biết.
Bạn cũng có thể nói chuyện với chúng tôi để mua hàng tiêu chuẩn.
4. Bộ chuyển mạch của bạn có hỗ trợ bất kỳ giao thức vòng nào không?
A: Có, bộ chuyển mạch của chúng tôi hỗ trợ STP/RSTP/MSTP và ERPS để cấu hình vòng.
