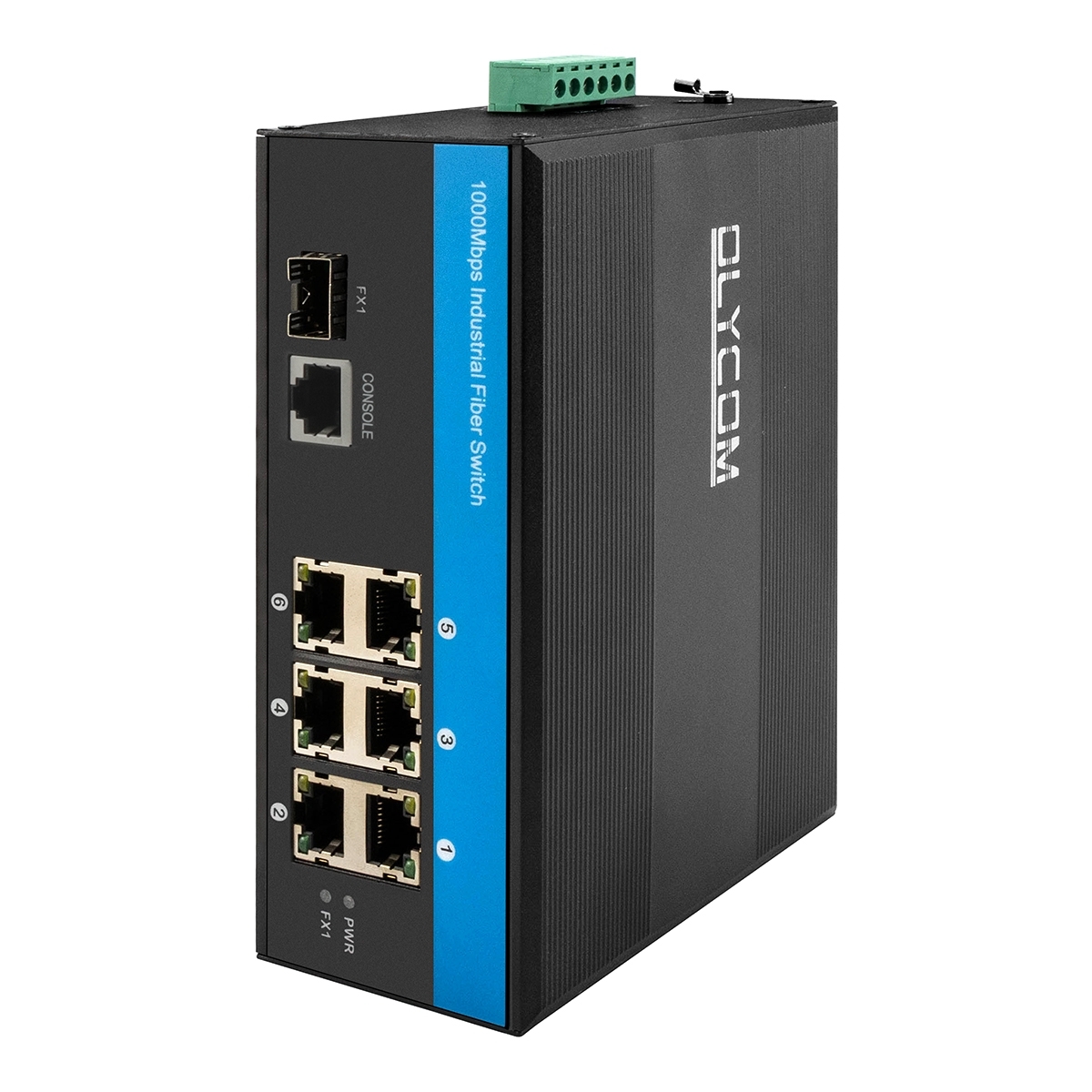

Olycom L2/L2+ Managed PoE Network Switch
Dữ liệu kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Quản lý công nghiệp PoE Fiber Switch ((1F + 6TP) |
|
Mô hình số. |
IM-FP166GW |
|
Cảng |
Cổng SFP 1*100/1000/2500Mpbs SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 6*10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
|
Nghị định thư |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 17Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC 8K Jumbo Frame: 9.6KB |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, mạng, sợi PWR: Điện lực
Màu cam: Link/ACT Màu xanh lá cây: Tốc độ mạng 1000M ((tắt khi 100Mb/s)
Sợi: FX1 |
|
Cung cấp điện |
Điện áp đầu vào: 48V (tối đa 52V) Điện áp đầu ra PoE: 48V Năng lượng đầu ra PoE duy nhất: 30W ((cổng 1 ~ 6) Ngân sách tối đa: 180W Kết nối ngược: hỗ trợ |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
Các đặc điểm chính
1Khả năng hoạt động
Mạng lưới sợi lai ∆m
Chuyển đổi tích hợp một giao diện SFP có tốc độ lập trình (100M / 1G / 2.5G) với sáu cổng Gigabit Ethernet tự động,cho phép kết nối liền mạch giữa các xương sống quang học và thiết bị công nghiệp dựa trên đồng mà không cần yêu cầu cáp đặc biệt.
2. Khả năng phục hồi mạng và bảo vệ vòng lặp
Được thiết kế cho các cấu trúc nhẫn và dư thừa, thiết bị hỗ trợ ITU-T G.8032 Ethernet Protection Ring cùng với các giao thức STP / RSTP / MSTP.Các cơ chế này đảm bảo phục hồi topology nhanh chóng và ngăn chặn các vòng lặp mạng trong các thiết bị công nghiệp phức tạp.
3. Hiệu suất chuyển đổi thông lượng cao
Một kiến trúc chuyển đổi được tối ưu hóa cung cấp chuyển tiếp dữ liệu không chặn với độ trễ ở mức microsecond. Hỗ trợ cho các bảng MAC lớn, phân đoạn VLAN rộng rãi, khung lớn,và bộ đệm đủ đảm bảo hiệu suất ổn định dưới tải trọng giao thông nặng và nổ.
4Quỹ Công nghiệp Hardware
Được trang bị bộ nhớ hệ thống và bộ nhớ flash phong phú, nền tảng duy trì hoạt động nhất quán trong khi hỗ trợ các chức năng quản lý và bảo mật tiên tiến,ngay cả trong môi trường mạng tải liên tục.
5. Môi trường & điện cứng
Khung kim loại cung cấp bảo vệ IP40, trong khi các biện pháp bảo vệ tích hợp chống lại sự gia tăng, ESD và các biến động điện nhanh bảo vệ hệ thống khỏi các mối nguy hiểm điện công nghiệp phổ biến.Nhiệt độ hoạt động rộng và dung nạp độ ẩm làm cho công tắc thích hợp cho việc triển khai trong tủ ngoài trời và công nghiệp.
6. Quản lý mạng đa chế độ
Cấu hình và giám sát có thể được thực hiện thông qua nhiều giao diện, bao gồm quản lý dựa trên web, CLI, SNMP và Telnet.Các công cụ chẩn đoán như phát hiện lỗi cáp và các tính năng tiết kiệm năng lượng giúp đơn giản hóa bảo trì và giảm chi phí hoạt động.
7. kiểm soát giao thông tiên tiến & phân đoạn
Hỗ trợ gắn thẻ VLAN, tổng hợp liên kết, ưu tiên QoS và ngăn chặn phát sóng cho phép kiểm soát chính xác hành vi giao thông,cho phép các dịch vụ quan trọng được tách biệt và ưu tiên trong các mạng công nghiệp chung.
8Thiết kế hướng tới an ninh
Chuyển đổi kết hợp các cơ chế kiểm soát truy cập và mã hóa nhiều lớp, bao gồm 802.1X, RADIUS, ACL, TACACS + và các giao thức quản lý an toàn.Sự dư thừa phần mềm chắc chắn và hỗ trợ giao thức rộng giúp đảm bảo an ninh lâu dài và linh hoạt nâng cấp.
9. Sự linh hoạt về lắp đặt và tuân thủ các tiêu chuẩn

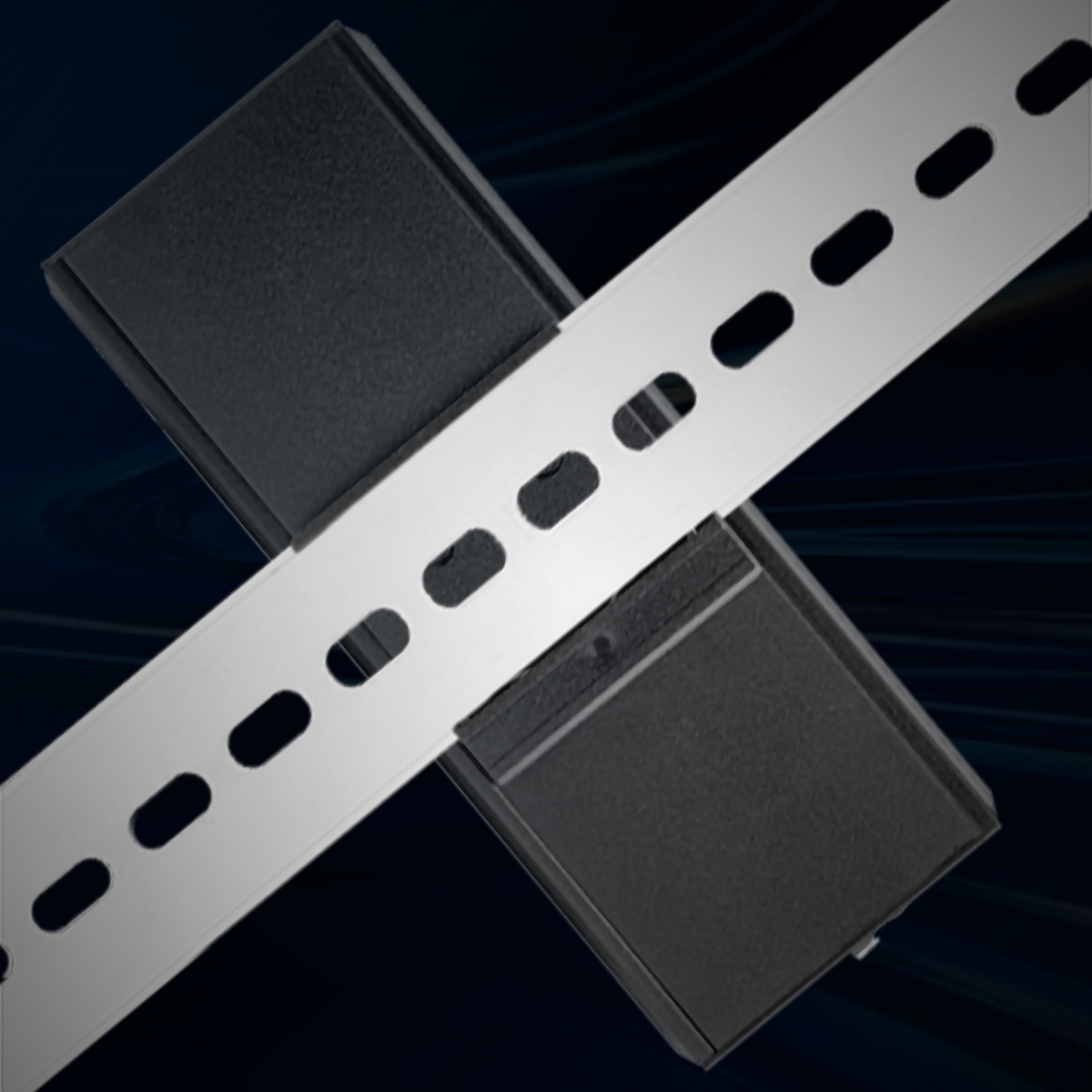

Được thiết kế để gắn trên đường ray DIN hoặc tường, vỏ nhỏ gọn phù hợp dễ dàng vào tủ điều khiển không gian hạn chế.đảm bảo hoạt động đáng tin cậy trên các triển khai công nghiệp toàn cầu.
Hỗ trợ truyền thông tầm xa
Giao diện quang hỗ trợ khoảng cách truyền lên đến 120 km qua sợi quang đơn chế độ, trong khi các cổng Ethernet hỗ trợ cáp đồng tiêu chuẩn cho các kết nối địa phương lên đến 100 m,cho phép thiết kế mạng có thể mở rộng trên các khu công nghiệp lớn.
Các kịch bản triển khai điển hình
1.Sản xuất tự động & Kiểm soát quy trình
Hoạt động như một xương sống truyền thông cho PLC, cảm biến và hệ thống điều khiển, hỗ trợ trao đổi dữ liệu thời gian thực cần thiết cho kiểm soát sản xuất và giám sát thiết bị.
2Hệ thống giao thông và giao thông
Được sử dụng trong tủ bên đường, mạng lưới đường sắt và hệ thống quản lý giao thông, trong đó sự dư thừa vòng đảm bảo hoạt động liên tục của mạng tín hiệu và điều khiển.
3. Mạng băng thông rộng tư nhân và công nghiệp quang học
Phục vụ như một nút truy cập sợi hoặc tổng hợp cho các mạng tư nhân doanh nghiệp và công nghiệp, cho phép giao tiếp băng thông cao giữa các vị trí phân tán.
4. Hoạt động công nghiệp từ xa
Hỗ trợ kết nối mạng cho các cơ sở phân tán về mặt địa lý như nhà máy xử lý nước, các địa điểm khai thác mỏ và các thiết bị năng lượng, cho phép giám sát và bảo trì tập trung.
5Các mạng lưới giám sát và an ninh ngoài trời
Cung cấp truy cập mạng ổn định cho camera IP, điểm truy cập không dây và thiết bị giám sát được triển khai trong môi trường an ninh ngoài trời hoặc xung quanh.
6Các khu công nghiệp và các khu công nghiệp hậu cần
Tạo thành lớp truy cập của mạng công nghiệp và doanh nghiệp quy mô lớn, hỗ trợ kiến trúc phân khúc, ưu tiên dịch vụ và mật độ thiết bị cao.
Phụ kiện
|
Mô-đun quang học công nghiệp |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
