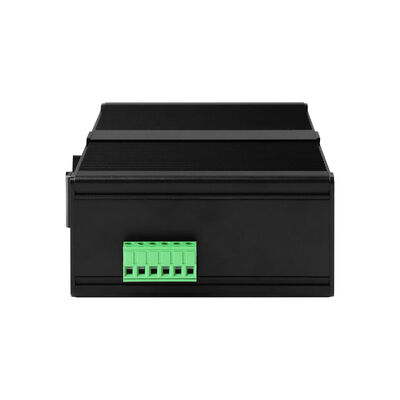

12 cổng L2 + Quá trình chuyển đổi Ethernet quản lý 1G dựa trên Sợi / RJ45 Uplink Thiết kế chắc chắn DIN gắn

Bộ Chuyển Mạch Ethernet Công Nghiệp Vòng Quản Lý Cứng Cáp Olycom 1G

Thông số kỹ thuật

Các tính năng chính

1. Cấu hình cổng linh hoạt
2 x 2.5Gbps cổng sợi quang SFP (tương thích SM/MM, truyền 500m–120Km) + 8 x 10/100/1000M cổng UTP RJ45 (tự động cảm biến MDI/MDIX), được bổ sung bởi 1 cổng Console, 1 khối đầu cuối nguồn và 2 đầu ra báo động để triển khai mạng linh hoạt

2. Hỗ trợ mạng vòng nâng cao
Tuân thủ giao thức Vòng Nhanh ITU-T G.8032V1/V2, cộng với các giao thức cây bao trùm STP/RSTP/MSTP, đảm bảo khôi phục mạng nhanh chóng và bảo vệ vòng lặp cho các cấu hình mạng vòng quan trọng

3. Xử lý dữ liệu tốc độ cao
Chế độ truyền lưu trữ và chuyển tiếp với độ trễ chuyển tiếp <10us, băng thông hệ thống không bị chặn 40Gbps, tốc độ chuyển tiếp 22.321Mpps, bảng địa chỉ MAC 8K, ID VLAN 4096 và bộ đệm gói 4Mb—hỗ trợ khung jumbo lên đến 9.6KB để truyền dữ liệu lớn mượt mà4. Khả năng thích ứng môi trường khắc nghiệt

Khung kim loại có gân để tản nhiệt hiệu quả, bảo vệ chống bụi IP40 và bảo vệ đột biến 6KV (IEC 61000-4-5: Vi sai ±2KV, Chung ±6KV). Chịu được nhiệt độ lưu trữ -40℃～85℃ và độ ẩm không ngưng tụ 10%～95%, chống ESD (±15KV không khí, ±6KV tiếp xúc) và EFT (±6KV)
5. Quản lý mạng toàn diện

Hỗ trợ Web GUI, CLI giống Cisco®, SNMP v1/v2c/v3 và Telnet để cấu hình trực quan. Có tính năng chẩn đoán cáp (xác định điểm lỗi), Ethernet tiết kiệm năng lượng (IEEE 802.3az), VLAN (802.1q), tổng hợp liên kết (LACP/tĩnh), QoS và triệt tiêu bão để tối ưu hóa hiệu suất mạng
6. Báo động & Bảo vệ thông minh

2 chiều cổng đầu ra báo động tiếp điểm khô (có thể kết nối với chuông/còi bên ngoài) với hiển thị trạng thái báo động theo thời gian thực—kích hoạt cảnh báo khi cổng bị lỗi để cho phép giám sát từ xa. Được trang bị bảo vệ quá nhiệt và hỗ trợ kết nối nguồn ngược để tăng cường độ tin cậy
7. Cài đặt nhỏ gọn & linh hoạt

Vỏ kim loại gợn sóng (16511245.5mm) với thiết kế gắn trên thanh ray Din, trọng lượng nhẹ (trọng lượng tịnh 0.75Kg), phù hợp liền mạch vào các tủ điều khiển công nghiệp chật hẹp
8. Tuân thủ công nghiệp nghiêm ngặt

Đáp ứng các chứng nhận CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) và FCC (47 CFR Phần 15 Phần B Loại B), tuân thủ các tiêu chuẩn IEC 61000 series cho ESD, EFT và đột biến—thích hợp cho các ứng dụng giao thông vận tải và giao thông quan trọng
Kịch bản ứng dụng

1. Tự động hóa nhà máy & quy trình

Được xây dựng để hỗ trợ giao tiếp liên tục và đáng tin cậy giữa các hệ thống tự động hóa, bao gồm PLC, bộ điều khiển công nghiệp, cảm biến và bộ truyền động. Đảm bảo luồng dữ liệu trơn tru trên các dây chuyền sản xuất và môi trường quy trình, cho phép kiểm soát chính xác và hoạt động sản xuất ổn định.
2. Hệ thống giao thông thông minh

Được triển khai trong cơ sở hạ tầng giao thông như tủ giao thông, mạng tín hiệu đường sắt và hệ thống giám sát. Thiết kế mạng dựa trên vòng của nó cho phép dữ liệu đi qua các nút mà không bị gián đoạn, duy trì tính khả dụng của mạng cho các hoạt động giao thông và đường sắt quan trọng về thời gian.
3. Môi trường khắc nghiệt & Triển khai quan trọng

Được thiết kế để sử dụng ở những vị trí có nhiều tiếng ồn điện và môi trường khắc nghiệt, bao gồm các địa điểm phân phối điện, lắp đặt dầu khí và các cơ sở ngoài trời được bảo mật. Duy trì hiệu suất nhất quán bất chấp nhiệt độ khắc nghiệt và nhiễu công nghiệp.
4. Cơ sở hạ tầng truyền thông dựa trên sợi quang

Hoạt động như một thiết bị truy cập hoặc tổng hợp sợi quang trong mạng quang riêng và xương sống truyền thông công nghiệp. Giao diện sợi quang SFP cho phép mở rộng khoảng cách truyền trong khi vẫn hỗ trợ các yêu cầu thông lượng dữ liệu cao.
5. Điều khiển phân tán & Giám sát từ xa

Hỗ trợ kết nối đáng tin cậy cho các thiết bị phân tán theo địa lý trong các ứng dụng như tiện ích, khai thác mỏ và sản xuất năng lượng. Cơ chế báo động và giám sát tích hợp giúp người vận hành nhanh chóng xác định lỗi và duy trì sự ổn định của hệ thống.
6. Công viên công nghiệp & Khuôn viên doanh nghiệp

Cung cấp nền tảng mạng có thể mở rộng cho các khuôn viên công nghiệp, trung tâm hậu cần và khu vực doanh nghiệp, cho phép một số lượng lớn thiết bị kết nối an toàn trong khi hỗ trợ quản lý mạng tập trung và mở rộng lâu dài.
