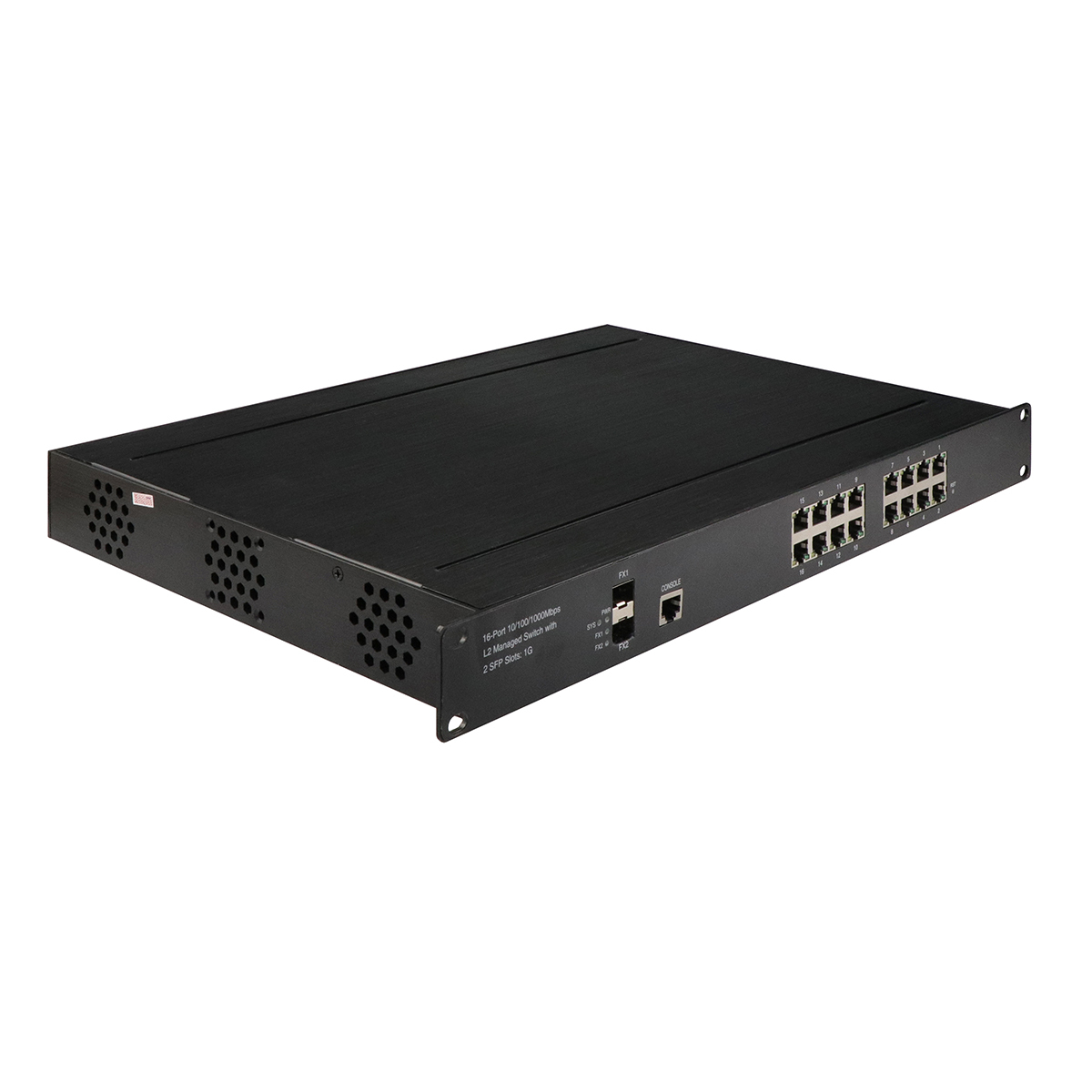

Bộ chuyển mạch công nghiệp sợi quang L2+ được quản lý 2.5G 16 cổng
Dữ liệu kỹ thuật
|
Tên sản phẩm |
Bộ chuyển mạch sợi quang công nghiệp 10/100/1000Mbps (2F+16TP) |
|
Mã sản phẩm |
IM-FS021600GW |
|
Cổng |

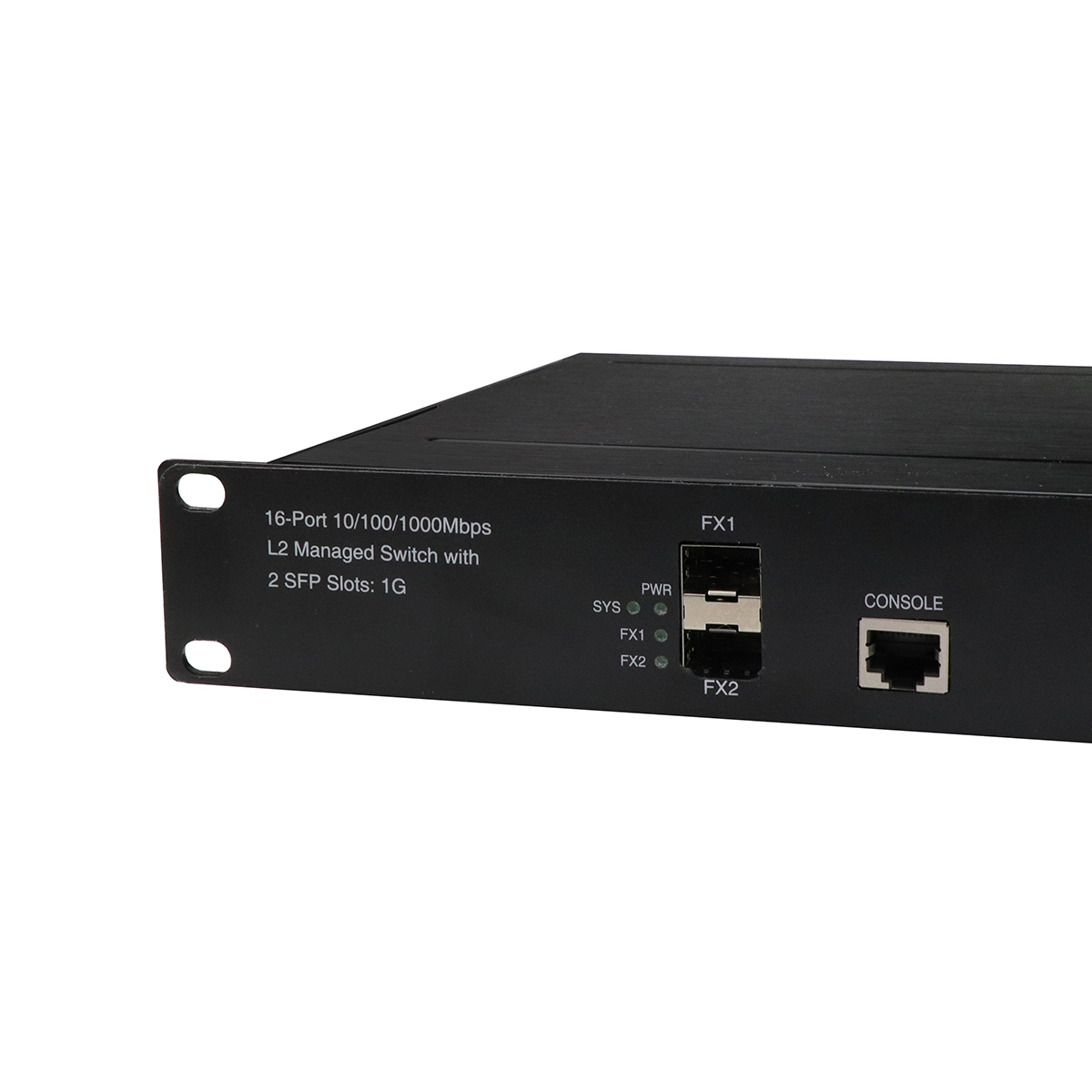

2 cổng SFP 1000Mpbs 16x10/100/1000M UTP RJ45 |
|
Tiêu chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
ID VLAND |
4096 |
|
Khung Jumbo |
9.6KB |
|
Kích thước bảng địa chỉ MAC |
8K |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống: 36Gbps (không tắc nghẽn) |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Đèn LED |
Nguồn, mạng, sợi quang |
|
Nguồn điện |

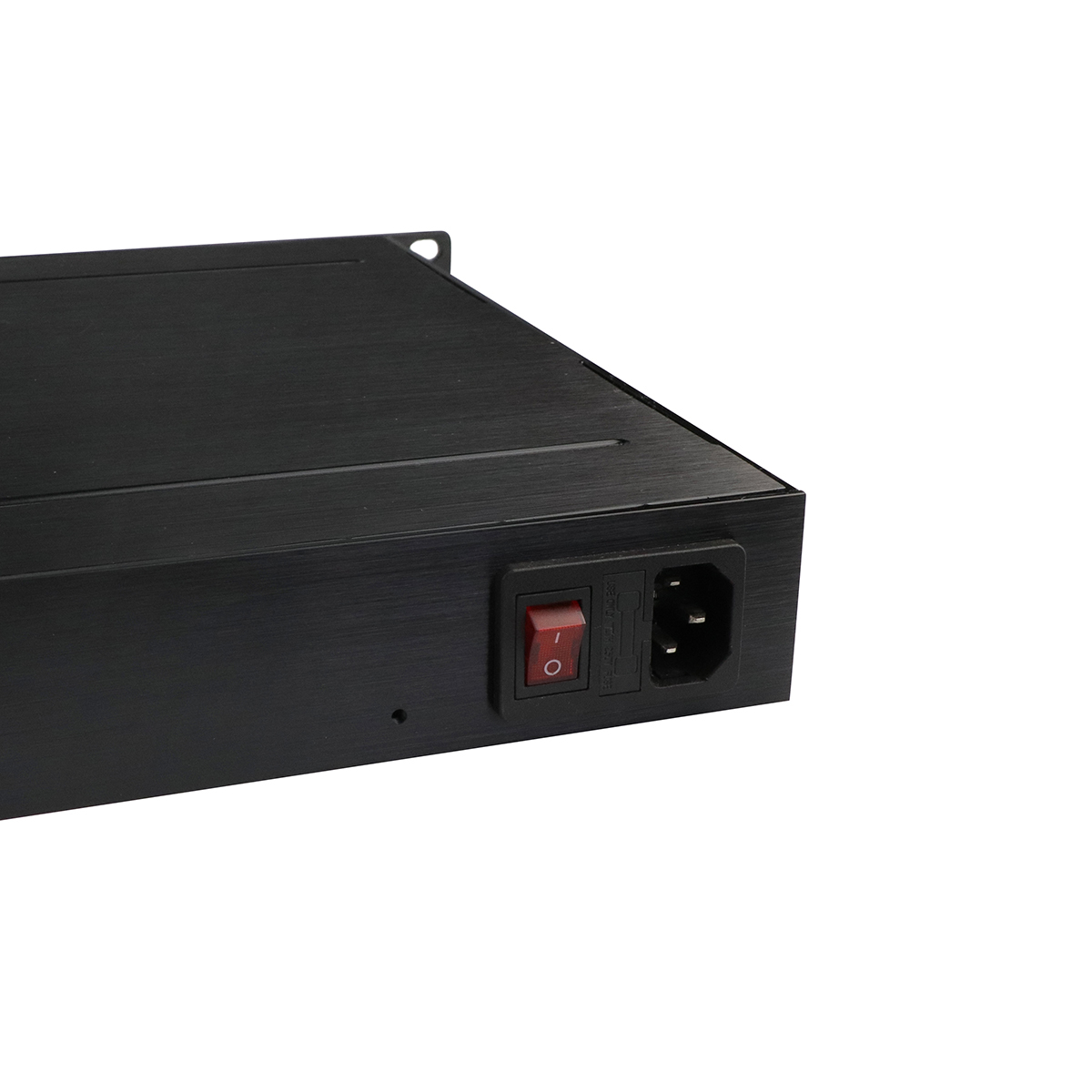

Điện áp đầu vào: AC220V Đầu vào nguồn không phân cực: hỗ trợ |
|
Môi trường |
Nhiệt độ làm việc: -40℃～ 85℃ Độ ẩm làm việc: 5%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
EMI: FCC Phần 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- Phát xạ cho môi trường công nghiệp EMS: EN61000-6-2-Miễn nhiễm cho môi trường công nghiệp, EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Surge) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8 Kiểm soát giao thông: NEMA-TS2, Rung: IEC 60068-2-6 Rơi tự do: IEC 60068-2-32, Sốc: IEC 60068-2-27 Giao thông đường sắt: EN 50121-4 |
|
Thông tin cơ khí |
Cấp an toàn: IP30 Kích thước: 483x 275 x 44.5mm |
|
Bảo hành |
Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Định vị sản phẩm
IM-FS021600GW được định vị là bộ chuyển mạch tổng hợp Ethernet cấp công nghiệp được xây dựng cho các môi trường nơi có số lượng lớn thiết bị, đường cáp dài và điều kiện vận hành khắc nghiệt cùng tồn tại. Nó được thiết kế để hoạt động liên tục trong các mạng cấp cơ sở hạ tầng, đòi hỏi hiệu suất có thể dự đoán được, cách ly nghiêm ngặt và độ ổn định lâu dài hơn là các đợt thông lượng theo kiểu người tiêu dùng.
1. Kiến trúc & Dung lượng Mạng
Thiết bị cung cấp thiết kế liên kết kép bằng sợi quang kết hợp với truy cập đồng mật độ cao, cho phép nó hoạt động như một nút tổng hợp cục bộ hoặc một bộ chuyển mạch truy cập công nghiệp trong các mạng điều khiển phân tán. Hai giao diện quang hỗ trợ truyền đường dài trên cả sợi quang đơn mode và đa mode, cho phép kết nối giữa các phòng điều khiển, trạm biến áp, xưởng hoặc các địa điểm từ xa. Mười sáu cổng Gigabit Ethernet chứa kết nối thiết bị trường dày đặc mà không cần thiết bị mở rộng bên ngoài.
Một cấu trúc chuyển mạch không chặn với dung lượng chuyển tiếp cao đảm bảo các luồng lưu lượng đồng thời có thể được xử lý mà không bị tắc nghẽn. Bảng địa chỉ và VLAN lớn cho phép mạng mở rộng khi hệ thống phát triển, hỗ trợ các kiến trúc phân đoạn trên nhiều bộ phận, chức năng hoặc vùng bảo mật.
2. Dự phòng, Ổn định & Kiểm soát Giao thông
Được thiết kế để hoạt động công nghiệp luôn bật, bộ chuyển mạch tích hợp nhiều cơ chế để duy trì tính liên tục của mạng. Các giao thức bảo vệ dựa trên vòng và cây bao trùm cho phép hội tụ topo nhanh và khôi phục tự động từ các lỗi liên kết hoặc nút, ngăn chặn các sự cố điểm đơn trong các mạng quan trọng.
Xử lý lưu lượng được tối ưu hóa thông qua xử lý lưu trữ và chuyển tiếp và hỗ trợ các khung jumbo, đảm bảo truyền hiệu quả các gói dữ liệu công nghiệp lớn. Các cơ chế Chất lượng dịch vụ cho phép lưu lượng nhạy cảm với độ trễ—chẳng hạn như tín hiệu điều khiển hoặc luồng giám sát—được ưu tiên, trong khi kiểm soát băng thông và ngăn chặn bão ngăn chặn lưu lượng bất thường ảnh hưởng đến sự ổn định tổng thể của hệ thống.
3. Phân đoạn & Tối ưu hóa Multicast
Nền tảng hỗ trợ nhiều mô hình triển khai VLAN, cho phép mạng được chia theo logic dựa trên cổng, địa chỉ MAC, mạng con IP hoặc giao thức ứng dụng. Dịch VLAN cho phép các miền mạng khác nhau kết nối với nhau mà không cần cấu hình lại.
Đối với các môi trường sử dụng nhiều multicast, bộ chuyển mạch bao gồm các chức năng kiểm soát multicast nâng cao. Các cơ chế theo dõi và lọc IGMP và MLD đảm bảo lưu lượng multicast chỉ được phân phối khi cần thiết, giảm tiêu thụ băng thông không cần thiết trong các ứng dụng như giám sát video và giám sát thời gian thực.
4. Bảo mật & Kiểm soát truy cập
Bảo mật được thực thi thông qua nhiều lớp, bắt đầu từ cấp cổng và mở rộng thông qua xác thực, ủy quyền và truy cập quản lý được mã hóa. Bộ chuyển mạch hỗ trợ các khuôn khổ xác thực tiêu chuẩn và các chính sách kiểm soát truy cập để hạn chế các thiết bị và người dùng trái phép.
Các cơ chế bảo vệ bổ sung giúp giảm thiểu các mối đe dọa mạng phổ biến như giả mạo và sử dụng địa chỉ trái phép. Các giao thức quản lý an toàn đảm bảo dữ liệu cấu hình và lưu lượng điều khiển vẫn được bảo vệ trong quá trình truy cập và bảo trì từ xa.
5. Quản lý & Bảo trì
Thiết bị có thể được quản lý bằng nhiều giao diện để phù hợp với các tùy chọn vận hành khác nhau, bao gồm truy cập dòng lệnh, cấu hình dựa trên web và các nền tảng quản lý mạng tập trung. Bảo trì phần mềm từ xa được hỗ trợ với các cơ chế nâng cấp an toàn được thiết kế để ngăn chặn sự gián đoạn dịch vụ do các bản cập nhật không thành công.
Các công cụ chẩn đoán tích hợp sẵn hỗ trợ xác định vị trí lỗi, giảm thời gian khắc phục sự cố trong các cài đặt lớn. Hỗ trợ đồng bộ hóa thời gian, ghi nhật ký và các tiêu chuẩn giám sát cho phép tích hợp liền mạch vào các quy trình làm việc hiện có.
6. Thiết kế Môi trường & Cơ khí
Bộ chuyển mạch được chế tạo để triển khai trong các môi trường đòi hỏi khắt khe về mặt vật lý. Vỏ kim loại với khả năng bảo vệ bụi công nghiệp, kết hợp với phạm vi nhiệt độ hoạt động và lưu trữ rộng, cho phép hoạt động đáng tin cậy ở những vị trí tiếp xúc với nhiệt, lạnh và các chất gây ô nhiễm trong không khí.
Tuân thủ một bộ tiêu chuẩn công nghiệp, điện từ và liên quan đến giao thông vận tải rộng rãi đảm bảo thiết bị có thể được triển khai trong các môi trường chuyên biệt như hệ thống đường sắt, tủ ngoài trời và cơ sở năng lượng. Khả năng chống rung, sốc và nhiễu điện càng tăng cường độ bền hoạt động.
7. Nguồn & Cài đặt
Được thiết kế để triển khai cấp cơ sở hạ tầng, bộ chuyển mạch hỗ trợ đầu vào nguồn AC với dung sai kết nối không phân cực, đơn giản hóa việc cài đặt trong các hệ thống điện công nghiệp. Yếu tố hình thức khung gầm phù hợp với các cài đặt gắn trên giá đỡ trong phòng điều khiển, trạm biến áp và tủ thiết bị công nghiệp.
Các trường hợp sử dụng triển khai
1. Kiểm soát và Tự động hóa Nhà máy
Hoạt động như một lớp truy cập và tổng hợp cho các mạng tự động hóa, kết nối bộ điều khiển, cảm biến, HMI và hệ thống giám sát trong khi cách ly lưu lượng thông qua các cơ chế VLAN và QoS.
2. Hệ thống Đường sắt và Giao thông vận tải
Được áp dụng trong các mạng bên đường ray, nhà ga và bên đường nơi tuân thủ các tiêu chuẩn đường sắt và phục hồi lỗi nhanh chóng là điều cần thiết để duy trì các dịch vụ báo hiệu và thông tin.
3. Mạng Điện và Tiện ích
Được sử dụng trong các trạm biến áp, các trang web năng lượng tái tạo và hệ thống giám sát lưới điện, hỗ trợ các thiết kế mạng dự phòng và dung sai môi trường rộng để triển khai ngoài trời và dưới lòng đất.
4. Ngành công nghiệp nặng và các trang tài nguyên
Được triển khai trong các cơ sở khai thác, luyện kim và hóa dầu, nơi bụi, rung và tiếng ồn điện là phổ biến, trong khi chẩn đoán từ xa làm giảm nỗ lực bảo trì.
5. Khu công nghiệp và Liên kết xương sống
Hoạt động như một bộ chuyển mạch tổng hợp kết nối bằng sợi quang liên kết các trung tâm dữ liệu, công viên công nghiệp và các cơ sở điều khiển, hỗ trợ trao đổi dữ liệu khối lượng lớn và mở rộng quy mô.
6. An ninh và Giám sát từ xa
Hỗ trợ các hệ thống camera và giám sát quy mô lớn thông qua xử lý multicast hiệu quả và ưu tiên lưu lượng, duy trì sự tách biệt giữa các mạng giám sát và vận hành.
7. Cơ sở hạ tầng giao thông công cộng
Được tích hợp vào các hệ thống thông tin liên lạc đường sắt và giao thông để cung cấp kết nối linh hoạt cho thiết bị trên tàu, bên đường và cấp nhà ga.
Tính năng phần mềm
Câu hỏi thường gặp
1, Nó dựa trên chip nào?
Olycom: Vitesse
2, Tôi có thể tùy chỉnh nó không?
Olycom: Có
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên kiểu máy, nhãn, mặt nạ PVC và các bộ phận sản phẩm (bộ lắp, khối đầu cuối nguồn, v.v.)
3, Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom: Có
Đối với các cổng LAN, chúng là tự động cảm biến 10/100/1000M
Đối với các cổng Fiber, vui lòng cấu hình tốc độ 100Mbps qua Web GUI hoặc CLI
4, Tôi có thể tắt chức năng PoE cho một số cổng khi cần thiết không?
A: Có
Tất cả các bộ chuyển mạch được quản lý PoE trong dòng này đều hỗ trợ quản lý PoE
Vui lòng chỉ đặt trạng thái PoE qua Web GUI hoặc CLI
5, Bạn có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã xử lý việc này nhiều lần.
