Olycom 8-Port L2+ Web Manageable Gigabit Network Switch
Thông số kỹ thuật
|
Tên sản phẩm |
10/100/1000Mbps Quá trình chuyển đổi sợi công nghiệp được quản lý ((1F + 8TP) |
|
Mô hình số. |
IM-FS180GW |
|
Cảng |
Cổng SFP 1*100/1000/2500Mpbs SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500 mét 8*10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
|
Nghị định thư |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
Chuyển đổi tính năng |
Phương thức truyền: lưu trữ và chuyển tiếp Thời gian chuyển tiếp: <10 us băng thông hệ thống: 21Gbps ((không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M ID VLAND: 4096 Kích thước bảng địa chỉ MAC 8K Jumbo Frame: 9.6KB |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) |
|
Đèn LED |
Điện, mạng, sợi PWR: Điện lực
Màu cam: Link/ACT Màu xanh lá cây: Tốc độ mạng 1000M ((tắt khi 100Mb/s)
Sợi: FX1 |
|
Cung cấp điện |

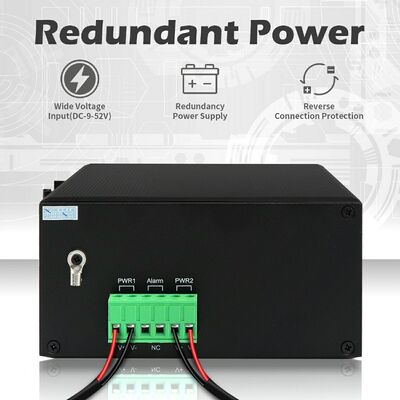

Đầu vào DC12V ~ DC52V dư thừa, thường là DC12V / DC24V / DC48V Kết nối ngược: hỗ trợ |
|
Tiêu thụ năng lượng |
Nạp đầy đủ≤5W |
|
Môi trường |
Nhiệt độ hoạt động: -40°C 75°C Nhiệt độ lưu trữ: -40°C/85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
|
Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, thông thường ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Đơn vị xác định số lượng và số lượng máy tính Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại lồi sóng, cấp độ IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp đặt trên đường sắt / tường Trọng lượng: 0,75Kg/0,9Kg ((Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật suốt đời |
Các đặc điểm chính
1Thiết kế cảng công nghiệp linh hoạt
Cung cấp giao diện mạng lai bao gồm một cổng sợi SFP 2,5Gbps và tám cổng Gigabit RJ45 tự động đàm phán. Hỗ trợ MDI / MDIX tự động loại bỏ sự cần thiết của cáp chéo,đơn giản hóa việc lắp đặt trong môi trường mạng công nghiệp hỗn hợp.
2. Bảo vệ mạng có sẵn cao
Hỗ trợ ITU-T G.8032 Ethernet Protection Ring và IEEE 802.1 STP / RSTP / MSTP giao thức,cho phép hội tụ mạng nhanh chóng và tránh vòng lặp cho các mạng công nghiệp đòi hỏi tính sẵn có liên tục.
3. Kiến trúc chuyển đổi hiệu suất cao
Thực hiện chuyển đổi lưu trữ và chuyển tiếp với độ trễ cực thấp (dưới 10 μs).một bộ đệm gói 4Mb, và khung hình lớn lên đến 9,6KB, đảm bảo xử lý hiệu quả dòng dữ liệu lớn.
4. Các tài nguyên phần cứng công nghiệp
Được trang bị bộ nhớ DRAM 128MB và bộ nhớ Flash 16MB, cung cấp đủ tài nguyên hệ thống để hoạt động ổn định, các tính năng quản lý tiên tiến và hiệu suất bền vững trong điều kiện giao thông nặng.
5. Quản lý giao thông thông minh
Hỗ trợ IEEE 802.3x kiểm soát dòng chảy trong chế độ full-duplex và cơ chế ngược áp lực trong chế độ half-duplex, giảm mất gói và duy trì ổn định truyền trong thời gian tải lưới cao điểm.
6Thiết kế bền cho môi trường khắc nghiệt
Được đặt trong một vỏ kim loại lồi sóng với bảo vệ IP40, công tắc cung cấp sức đề kháng mạnh mẽ với sóng, ESD và biến động nhanh điện.Nó phù hợp với tiêu chuẩn IEC 61000-4 và hoạt động đáng tin cậy trong điều kiện nhiệt độ cực cao và độ ẩm cao, làm cho nó phù hợp với việc triển khai ngoài trời và công nghiệp.
7. Quản lý toàn diện & Chẩn đoán
Hỗ trợ nhiều giao diện quản lý bao gồm Web GUI, CLI theo kiểu Cisco, SNMP v1/v2c/v3 và Telnet.trong khi IEEE 802.3az EEE tối ưu hóa mức tiêu thụ năng lượng.
8. Các chức năng mạng nâng cao
Bao gồm hỗ trợ cho VLAN tagging (802.1Q), tổng hợp liên kết tĩnh và động (LACP), ưu tiên lưu lượng truy cập QoS và kiểm soát bão phát sóng,cho phép phân đoạn giao thông chính xác và phân biệt dịch vụ.
9. An ninh cấp doanh nghiệp
Thực hiện các cơ chế bảo mật nhiều lớp bao gồm xác thực 802.1X, RADIUS, ACL, TACACS + và các giao thức quản lý an toàn như HTTPS, SSL và SSH v2.Tăng cấp phần mềm cơ bản qua TFTP/HTTP, tính năng DHCP, hỗ trợ RMON, MIB II và IPv6 đảm bảo khả năng mở rộng và bảo mật lâu dài.
10Ứng dụng nhỏ gọn và hiệu quả năng lượng

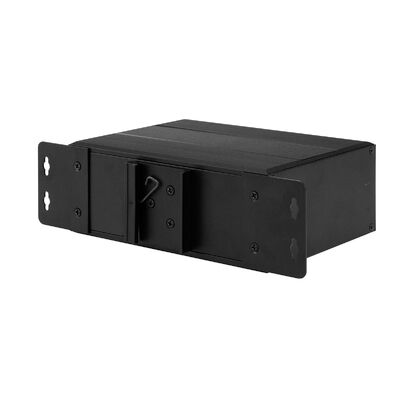

Hỗ trợ gắn DIN-rail và tường để dễ dàng lắp đặt trong tủ điều khiển và vỏ trường.Các yếu tố hình dạng nhỏ gọn (158 × 115 × 60 mm) và tiêu thụ điện năng thấp (≤5W ở tải đầy đủ làm cho nó lý tưởng cho không gian và năng lượng hạn chế môi trường công nghiệp. Các đầu vào điện DC 12V 52V dư thừa với bảo vệ cực ngược tăng độ tin cậy của hệ thống.
11. Tiêu chuẩn & Chứng nhận phù hợp
Đáp ứng các tiêu chuẩn công nghiệp và an toàn quốc tế, bao gồm CE-EMC, CE-LVD và FCC lớp B, đảm bảo hoạt động đáng tin cậy và tuân thủ quy định trên toàn cầu.
Ứng dụng
1. Môi trường sản xuất tự động và kiểm soát quy trình
Hoạt động như một lớp truyền thông đáng tin cậy trong các nhà máy và các cơ sở quy trình, kết nối bộ điều khiển, thiết bị cảm biến và thiết bị thực địa.Được thiết kế để duy trì trao đổi dữ liệu thời gian thực cần thiết cho kiểm soát hoạt động và giám sát thiết bị trong điều kiện công nghiệp khắt khe.
2Các nút giao tiếp đường bộ, đường sắt và giao thông
Được lắp đặt trong cơ sở hạ tầng giao thông như tủ bên đường và các điểm liên lạc đường sắt.duy trì luồng dữ liệu liên tục cho các hệ thống quản lý giao thông và tín hiệu đường sắt.
3. Điện, Năng lượng và Cơ sở hạ tầng tiện ích
Được triển khai trên các trạm phụ, mạng lưới truyền thông tiện ích, và các thiết bị năng lượng tái tạo.đảm bảo truyền dữ liệu đáng tin cậy cho khả năng hiển thị lưới điện, giám sát và kiểm soát ứng dụng.
4Ngành công nghiệp nặng và các địa điểm khai thác tài nguyên
Hoạt động đáng tin cậy trong các địa điểm công nghiệp đầy thách thức bao gồm khu vực khai thác mỏ, nhà máy hóa dầu và các cơ sở luyện kim.và căng thẳng môi trường hỗ trợ mạng lưới ổn định cho các hệ thống điều khiển và thiết bị giám sát.
5. Quản lý nước và hệ thống môi trường
Hỗ trợ các mạng truyền thông trong các cơ sở xử lý nước và các dự án giám sát môi trường, cho phép cung cấp dữ liệu không bị gián đoạn cho các quy trình tự động hóa, giám sát hệ thống,và thu thập dữ liệu quy định.
6. Mạng truyền thông sợi dài
Chức năng như một thiết bị truy cập sợi hoặc kết nối liên kết trong các mạng riêng của doanh nghiệp và kiến trúc truyền thông từ xa.Giao diện sợi SFP 5Gbps hỗ trợ truyền băng thông cao trên khoảng cách lên đến 120 km.
7Các mạng lưới công nghiệp và doanh nghiệp trên quy mô khuôn viên trường
Cung cấp một nền tảng mạng linh hoạt cho các công viên công nghiệp, trung tâm logistics và khuôn viên doanh nghiệp, hỗ trợ thiết kế mạng phân khúc, ưu tiên giao thông,và một số lượng lớn các thiết bị công nghiệp được kết nối.
8Các cơ sở công nghiệp xa xôi và không được giám sát
Cho phép kết nối ổn định cho các thiết bị phân tán về mặt địa lý ở các khu vực khai thác mỏ, mỏ dầu và các địa điểm tiện ích nông thôn.Kết hợp truyền truyền sợi đường dài với độ dung nạp môi trường mạnh mẽ để hỗ trợ liên tục, hoạt động không có giám sát.
WEB UI
Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi
Hỗ trợ quản lý IEEE802.3az EEE ((Energy Efficient Ethernet), tối ưu hóa tiêu thụ điện
Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
Hỗ trợ QoS, phân loại giao thông QoS, CoS, kiểm soát băng thông ((định hướng đầu vào/bước ra), chống bão, dịch vụ khác biệt
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP VLAN mạng con, giao thức VLAN, chuyển đổi VLAN, MVR
Hỗ trợ tổng hợp liên kết LACP IEEE802.3ad động, tổng hợp liên kết tĩnh
Hỗ trợ IGMP/MLD snooping V1/V2/V3, IGMP lọc / điều chỉnh, tìm kiếm IGMP
Báo cáo nhân viên IGMP hỗ trợ, MLD gián điệp
An toàn: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Hỗ trợ Cisco® như CLI, quản lý web, SNMP v1/v2c/v3, Telnet
Hỗ trợ nâng cấp phần mềm thông qua TFTP và HTTP, sự dư thừa phần cứng ngăn chặn việc nâng cấp thất bại
Hỗ trợ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Hỗ trợ RMON, MIB II, hình ảnh gương, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP
Hỗ trợ máy chủ IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Phụ kiện
|
Mô-đun truyền tín hiệu sợi công nghiệp |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
Bộ điều hợp điện DIN công nghiệp |
|
|
IM-DAC220/DC12V1.67A |
AC220V đến DC12V1.67A, -30°C ∼70°C |
|
IM-DAC220/DC24V1A |
AC220V đến DC24V1A, -30°C ∼70°C |
Danh sách bao bì
1pc chuyển đổi
Hướng dẫn sử dụng 1pc
Nhận xét
Phụ kiện ((DIN rail bracket, nguồn điện, cáp mạng vv) KHÔNG bao gồm trong hộp
Xin hãy tự chuẩn bị nó hoặc mua một bộ đầy đủ từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 158*115*60mm
Kích thước hộp bên trong: 253*208*80mm
Trọng lượng sản phẩm: 0,75Kg
Trọng lượng bao bì: 0,9Kg
Kích thước hộp chính: 555*400*410mm
Số lượng đóng gói: 20pcs
Trọng lượng bao bì: 20kg
