Bộ Chuyển Mạch Sợi Quang 2.5G Quản Lý Lớp 2 8 Cổng
Thông số kỹ thuật
|
Tên sản phẩm |
Bộ chuyển mạch sợi quang công nghiệp được quản lý 10/100/1000Mbps (2F+6TP) |
|
Mã sản phẩm |
IM-FS260GW |
|
Cổng |
2 cổng SFP 100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 6*10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX) |
|
Giao thức |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 22Gbps (không tắc nghẽn) Dung lượng DRAM: 128M Dung lượng Flash: 16M VLAND ID: 4096 Kích thước bảng địa chỉ MAC: 8K Khung Jumbo: 9.6KB |
|
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
|
Đèn LED |
Nguồn, mạng, sợi quang PWR: Nguồn
Cam: Link/ACT Xanh lục: Tốc độ mạng 1000M (tắt khi là 100Mb/s)
Sợi quang: FX1/FX2 |
|
Nguồn điện |

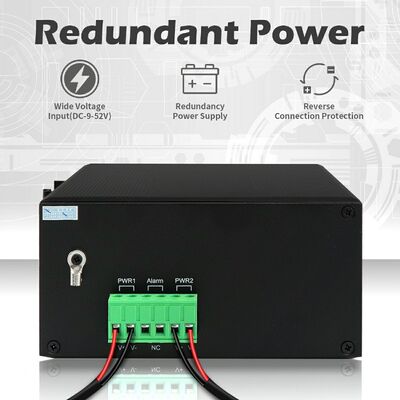

Đầu vào DC12V~DC52V dự phòng, thường là DC12V/DC24V/DC48V Kết nối ngược: hỗ trợ |
|
Tiêu thụ điện năng |
Đầy tải ≤5W |
|
Môi trường |
Nhiệt độ làm việc: -40°C～75°C Nhiệt độ bảo quản: -40°C～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm bảo quản: 10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Tăng áp: IEC61000-4-5, Vi sai ±2KV, Chung ±6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
Thông tin cơ khí |

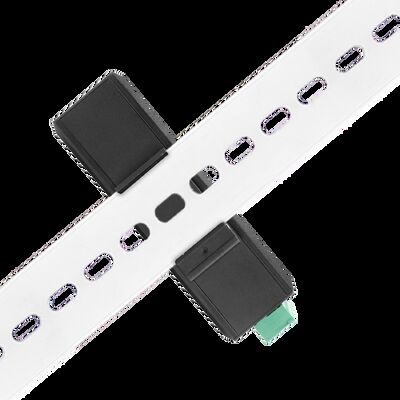

Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Gắn Din-rail/Treo tường Trọng lượng: 0.75Kg/0.9Kg (Net/Gross) |
|
Bảo hành |
3 năm, hỗ trợ kỹ thuật trọn đời |
Các tính năng chính
1. Cấu hình cổng linh hoạt: 2 cổng sợi quang SFP 2.5Gbps (tương thích SM/MM, truyền 500m–120Km) + 6 cổng RJ45 10/100/1000M UTP (tự động cảm biến MDI/MDIX), tạo điều kiện kết nối liền mạch các mạng sợi quang và đồng cho các thiết bị đầu cuối công nghiệp.
2. Hỗ trợ Ring & Spanning Tree nâng cao: Tuân thủ các giao thức ITU-T G.8032 Ethernet Protection Ring (EPR) và IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, đảm bảo khôi phục mạng nhanh chóng (lý tưởng cho các cấu trúc liên kết vòng) và ngăn chặn vòng lặp trong các ứng dụng quan trọng.
3. Xử lý dữ liệu hiệu quả cao: Áp dụng chế độ truyền lưu trữ và chuyển tiếp với độ trễ chuyển tiếp <10us, băng thông hệ thống không chặn 22Gbps, tốc độ chuyển tiếp 19.344Mpps, bảng địa chỉ MAC 8K, ID VLAN 4096 và bộ đệm gói 4Mb—hỗ trợ khung jumbo lên đến 9.6KB để truyền dữ liệu lớn mượt mà.4. Thông số kỹ thuật phần cứng mạnh mẽ: Được trang bị bộ nhớ DRAM 128M và bộ nhớ Flash 16M, tăng cường khả năng xử lý và lưu trữ dữ liệu để vận hành mạng ổn định.
5. Khả năng thích ứng môi trường bền bỉ: Vỏ kim loại gợn sóng với khả năng bảo vệ bụi IP40, bảo vệ chống sét 6KV (IEC 61000-4-5: Vi sai ±2KV, Chung ±6KV) và khả năng chống ESD (±15KV không khí, ±6KV tiếp xúc) và EFT (±6KV). Hoạt động trong nhiệt độ làm việc -40°C～75°C và nhiệt độ bảo quản -40°C～85°C, với độ ẩm không ngưng tụ 10%～95%—thích hợp cho môi trường khắc nghiệt ngoài trời và công nghiệp.
6. Quản lý mạng toàn diện: Hỗ trợ Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 và Telnet để cấu hình trực quan. Tính năng chẩn đoán cáp (xác định điểm lỗi), Ethernet tiết kiệm năng lượng IEEE 802.3az (EEE) để tối ưu hóa năng lượng và các chức năng nâng cao bao gồm VLAN (802.1q), tổng hợp liên kết động/tĩnh (LACP), QoS và triệt tiêu bão.
7. Cơ chế bảo mật mạnh mẽ: Tích hợp xác thực IEEE 802.1X, RADIUS, ACL, TACACS+, và mã hóa HTTPS/SSL/SSH v2 để bảo vệ quyền truy cập mạng và truyền dữ liệu. Hỗ trợ nâng cấp phần mềm qua TFTP/HTTP với dự phòng firmware, DHCP client/Relay/Snooping, RMON, MIB II và khả năng tương thích IPv6 để đảm bảo tương lai.
8. Lắp đặt và tuân thủ linh hoạt: Hỗ trợ gắn Din-rail hoặc treo tường, với kích thước nhỏ gọn 15811560mm (trọng lượng tịnh 0.75Kg) để dễ dàng tích hợp vào các tủ điều khiển chật hẹp. Tuân thủ các chứng nhận CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) và FCC (47 CFR Phần 15 Subpart B Class B), đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt.
9. Kết nối đường dài: Cổng sợi quang hỗ trợ khoảng cách truyền lên đến 120Km (chế độ đơn), trong khi các cổng RJ45 hoạt động với cáp CAT3/CAT4/CAT5 (10BASE-T) và CAT5+ (100/1000BASE-TX) lên đến 100m—lý tưởng cho việc triển khai các trang web công nghiệp quy mô lớn.
Tổng quan
Olycom IM-FS260GW là Bộ chuyển mạch Ethernet công nghiệp L2+ Ring hiệu suất cao 8 cổng, được thiết kế riêng cho kết nối mạng ổn định và linh hoạt trong môi trường công nghiệp khắc nghiệt.
Nó có 2 cổng sợi quang SFP 100/1000/2500Mbps (hỗ trợ cả sợi quang đơn mode và đa mode với khoảng cách truyền từ 500m đến 120Km) và 6 cổng RJ45 UTP 10/100/1000Mbps tự động cảm biến (hoàn toàn tương thích với MDI/MDIX), cho phép tích hợp sợi quang sang đồng linh hoạt cho các thiết bị công nghiệp khác nhau.
Được thiết kế để chịu được các điều kiện khắc nghiệt, bộ chuyển mạch hoạt động trong phạm vi nhiệt độ từ -40°C đến 75°C, có xếp hạng bảo vệ IP40 và được trang bị bảo vệ đột biến Ethernet 6KV—đáp ứng các yêu cầu cấp công nghiệp EMC và tuân thủ các tiêu chuẩn FCC và CE. Với băng thông hệ thống không chặn 22Gbps và hỗ trợ các giao thức mạng vòng nâng cao, nó đảm bảo truyền dữ liệu hiệu quả và phục hồi lỗi nhanh chóng, khiến nó trở thành một lựa chọn đáng tin cậy cho cơ sở hạ tầng công nghiệp quan trọng và triển khai mạng quy mô lớn.
Nó cũng cung cấp bảo hành 3 năm và hỗ trợ kỹ thuật trọn đời để bạn yên tâm vận hành lâu dài.
Ứng dụng
1. Mạng công nghiệp tập trung vào tự động hóa
Được triển khai như một xương sống truyền thông trong môi trường sản xuất tự động, cho phép tương tác liền mạch giữa các bộ phận điều khiển, thiết bị cảm biến và thiết bị công nghiệp. Đảm bảo tính khả dụng dữ liệu nhất quán để kiểm soát hoạt động, chẩn đoán và giám sát sản xuất.
2. Hệ thống cơ sở hạ tầng giao thông và công cộng
Được áp dụng trong môi trường giao thông đường bộ và truyền thông đường sắt, nơi tính liên tục của mạng là rất quan trọng. Các kiến trúc dựa trên vòng với các cơ chế phục hồi nhanh chóng giúp duy trì tính khả dụng của hệ thống để báo hiệu giao thông và vận hành đường sắt, ngay cả trong điều kiện lỗi liên kết hoặc nút.
3. Mạng truyền thông riêng được hỗ trợ bằng sợi quang
Được đặt trong cơ sở hạ tầng truyền thông quang học và mạng riêng cấp doanh nghiệp để hỗ trợ truyền dữ liệu dung lượng cao. Giao diện SFP sợi quang cho phép kết nối đáng tin cậy, đường dài giữa các cơ sở và nút mạng phân tán về mặt địa lý.
4. Tài sản công nghiệp từ xa và mạng giám sát
Hỗ trợ kết nối cho các cài đặt công nghiệp từ xa và không người lái như trạm tiện ích, mỏ khai thác và cơ sở sản xuất năng lượng. Được thiết kế để hoạt động đáng tin cậy trong môi trường đầy thách thức đồng thời cho phép giám sát tập trung và cấu hình từ xa.
5. Giám sát ngoài trời và mạng truy cập
Được lắp đặt trong các tủ ngoài trời để bảo mật và các ứng dụng giám sát, cung cấp quyền truy cập mạng ổn định cho camera IP, thiết bị không dây và hệ thống giám sát biên. Bảo vệ cấp công nghiệp đảm bảo hoạt động liên tục trong điều kiện tăng điện áp và thời tiết khắc nghiệt.
6. Kết nối công nghiệp quy mô doanh nghiệp
Phục vụ như một nền tảng mạng cho các khuôn viên công nghiệp, hoạt động hậu cần và khu công nghiệp, hỗ trợ các kiến trúc mạng phân đoạn và xử lý lưu lượng được ưu tiên để đáp ứng các dịch vụ kinh doanh và vận hành khác nhau.
Hỗ trợ IEEE802.3az EEE (Ethernet tiết kiệm năng lượng) Quản lý, tối ưu hóa mức tiêu thụ điện năng
Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Hỗ trợ QoS, phân loại truyền tải QoS, CoS, kiểm soát băng thông (hướng vào/ra), triệt tiêu bão, dịch vụ khác biệt
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Hỗ trợ tổng hợp liên kết IEEE802.3ad LACP động, tổng hợp liên kết tĩnh
Hỗ trợ IGMP/MLD snooping V1/V2/V3, lọc/điều chế IGMP, tìm kiếm IGMP
Hỗ trợ báo cáo tác nhân IGMP, MLD snooping
Bảo mật: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Hỗ trợ Cisco® như CLI, quản lý Web, SNMP v1/v2c/v3, Telnet
Hỗ trợ nâng cấp phần mềm qua TFTP và HTTP, dự phòng firmware ngăn chặn nâng cấp không thành công
Câu hỏi thường gặp
1, Nó dựa trên chip nào?
Olycom: Vitesse
2, Tôi có thể tùy chỉnh nó không?
Olycom: Có
Đối với các cổng LAN, chúng là 10/100/1000M tự động cảm biến
3, Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom: Có
Đối với các cổng LAN, chúng là 10/100/1000M tự động cảm biến
Đối với các cổng Fiber, vui lòng cấu hình tốc độ 100Mbps thông qua Web GUI hoặc CLI
4, Bạn có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã xử lý việc này nhiều lần.
